RK3576 MIPI Camera ISP调试：客观标定与环境准备（上）

概述

在使用未集成 ISP 的摄像头模组进行系统开发时，ISP（Image Signal Processor，图像信号处理器）调试是决定成像质量的核心环节。ISP 作为相机系统的"大脑"，负责对前端图像传感器输出的原始信号进行后期处理。由于硬件物理特性的局限性以及人眼视觉感知的差异性，必须通过去卷积、校正、增强等算法流水线，使相机最终输出的图像在亮度、色彩、清晰度等方面达到最优效果。本文基于米尔RK3576开发板进行MIPI Camera ISP调试，为开发者提供图像信号处理器调试指南。

ISP 调试的必要性

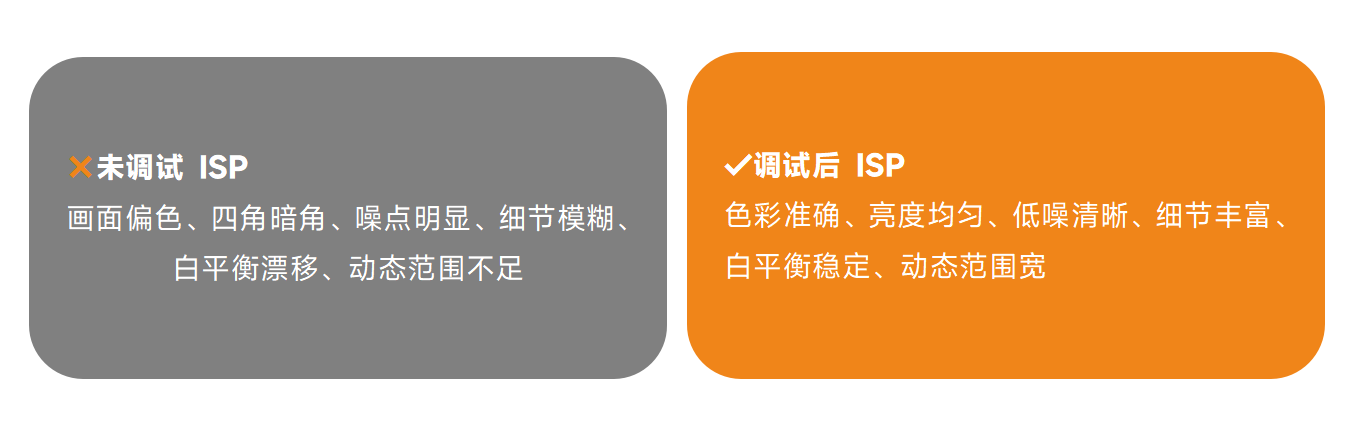

ISP 调试的根本目的在于解决传感器、镜头等物理器件的缺陷，并还原符合人眼感知的真实场景。具体体现在以下三个方面：

1. 弥补传感器的物理缺陷

• 光谱响应差异：图像传感器的光谱响应曲线（QE）难以与人眼的视觉响应函数完全匹配，需通过色彩校正矩阵（CCM）进行适配。
• 噪点与坏点：传感器在暗光下因半导体热运动易产生暗电流噪声，且可能存在固有坏点。需通过黑电平校正（BLC）、坏点校正（DPC）及降噪模块进行处理。

2. 纠正镜头的光学畸变

• 镜头阴影：受镜头光学特性影响，画面边缘进光量少于中心，导致四角偏暗，需通过镜头阴影校正进行补偿。
• 几何畸变：镜头物理形状会导致图像变形，需通过几何校正算法修正。

3. 还原真实的色彩环境

• 人眼具有"颜色恒常性"，能自动适应光源变化，而传感器不具备此特性，极易产生色偏。通过自动白平衡（AWB）算法校正色温偏差，确保在不同光源下白色还原准确，从而与人眼感知保持一致。

ISP 调试的分类

ISP 调试通常分为两个维度，以兼顾科学基准与视觉审美：

• 客观调试：基于标准光源箱、色卡、图卡等设备，通过量化指标（如信噪比、色彩误差、清晰度等）建立科学的成像基准，确保系统参数的准确性。
• 主观调试：侧重于"人眼感知"与"特定偏好"。在客观基准之上，根据项目需求或视觉审美，对色彩风格、锐化强度等进行微调，使成像效果更具质感。

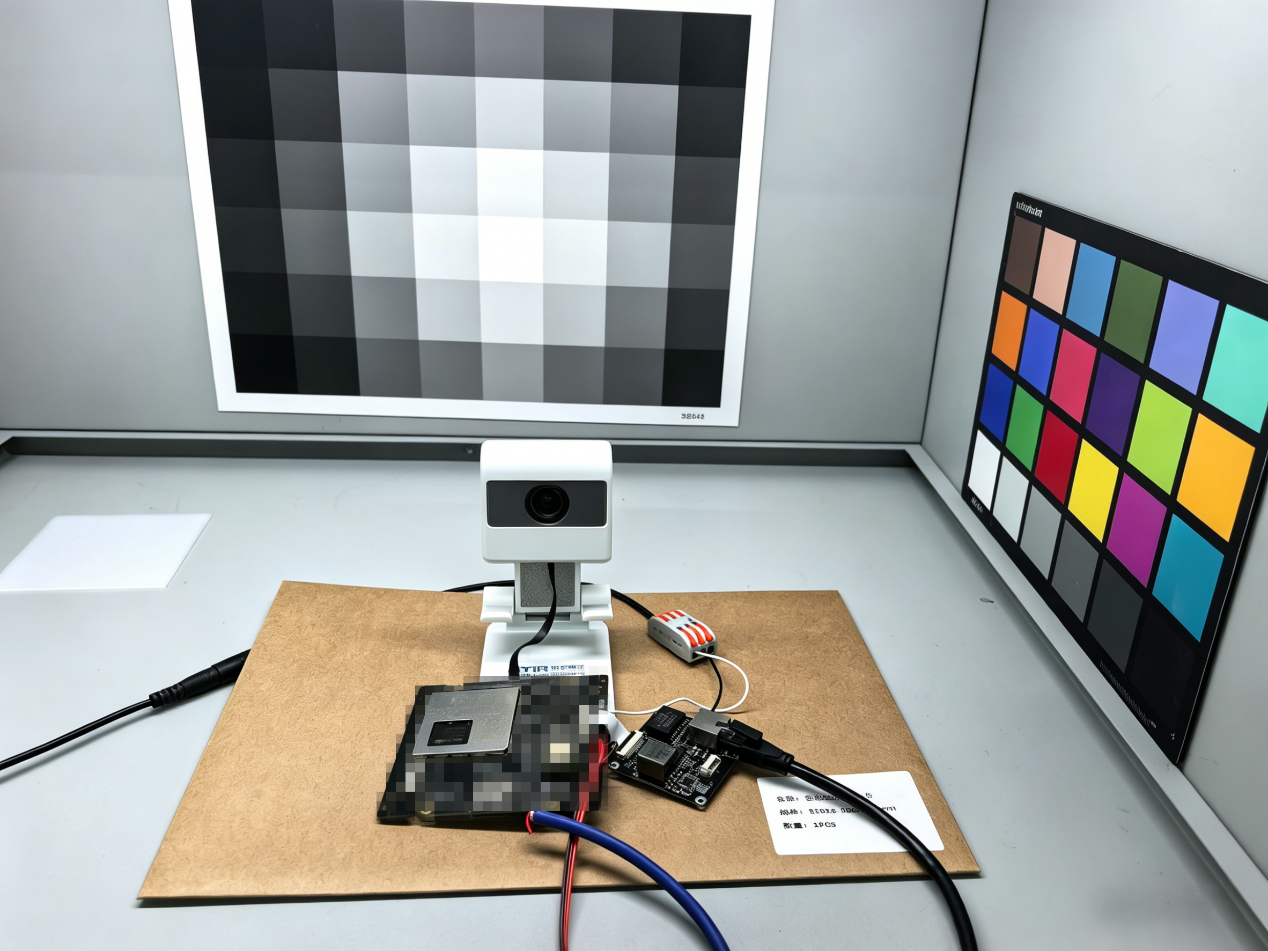

调试准备

1. 硬件准备：

米尔基于RK3576开发板、专业ISP调试灯箱，摄像头模组

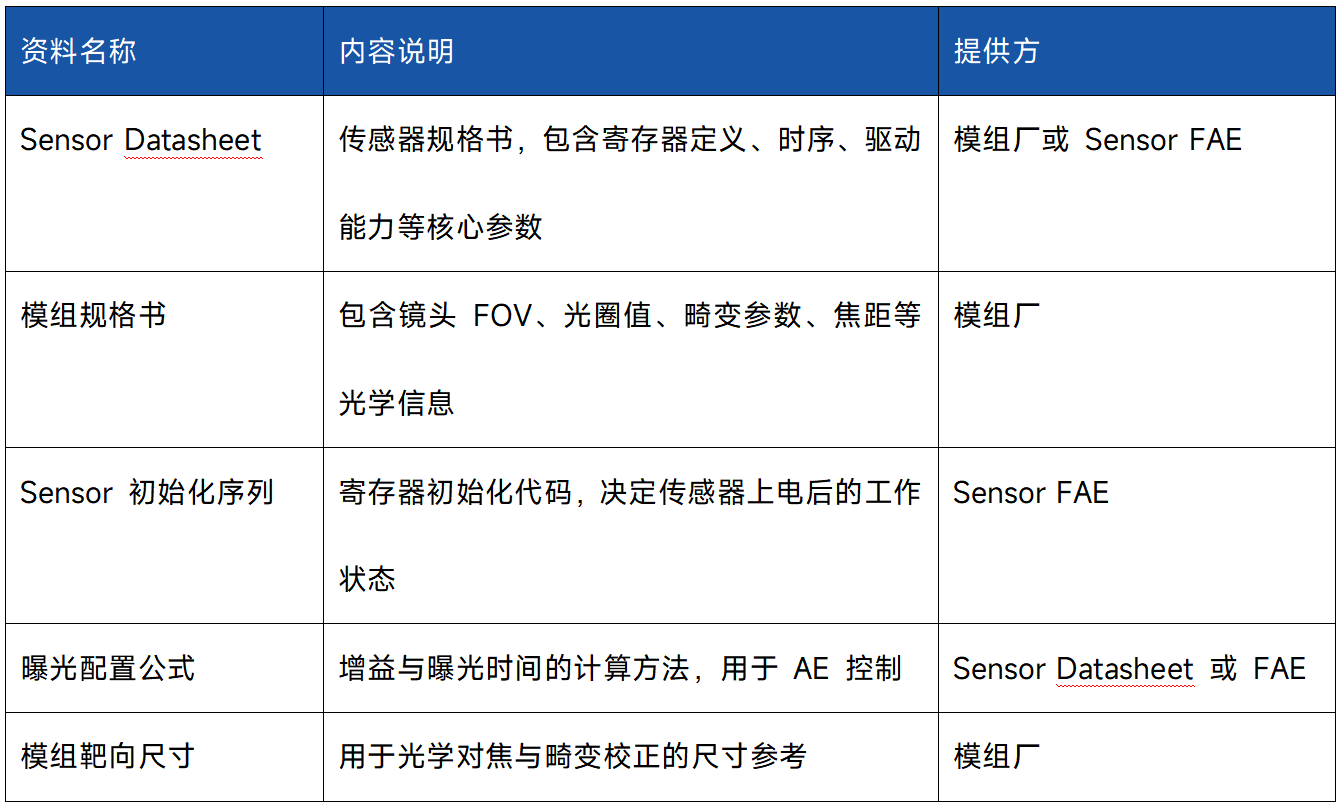

2. 摄像头资料准备

为确保调试方向正确，需提前准备以下关键文档与参数：

3. ISP 调试实验设备

搭建标准化的光学实验环境是保证标定精度的前提：

• 遮光器具：镜头盖或遮光黑布，用于黑电平（BLC）标定，阻断外部光线干扰。
• 标准光源：配备至少7 种标准光源（HZ、A、CWF、TL84、D50、D65、D75）及可调亮度光源，用于 AWB、CCM 等模块在不同色温下的标定。
• 匀光片：用于镜头阴影校正（LSC）标定，使光源均匀照射传感器。
• 爱色丽24 色色卡：用于色彩校正矩阵（CCM）及自动白平衡（AWB）模块的标定。
• 灰度渐变卡：用于噪声分析、动态范围及Gamma 曲线标定。
• 棋盘格标定板：用于几何畸变校正（LDC）参数提取。

环境搭建

1. buildroot 系统

下载Linux 对应的 rkaiq_tool_server，并推送到板端运行

运行rkaiq_tool_server，无报错，输出以下类似打印

Linux,Create domain socket success.
Found single camera node: /tmp/UNIX.domain0
Connect to /tmp/UNIX.domain0
rkaiq_tool_server connect AIQ success
lo IP: 127.0.0.1
eth0 IP: 192.168.1.173

2. Windows PC 端

1. 下载RKISPTuner 工具，并打开运行

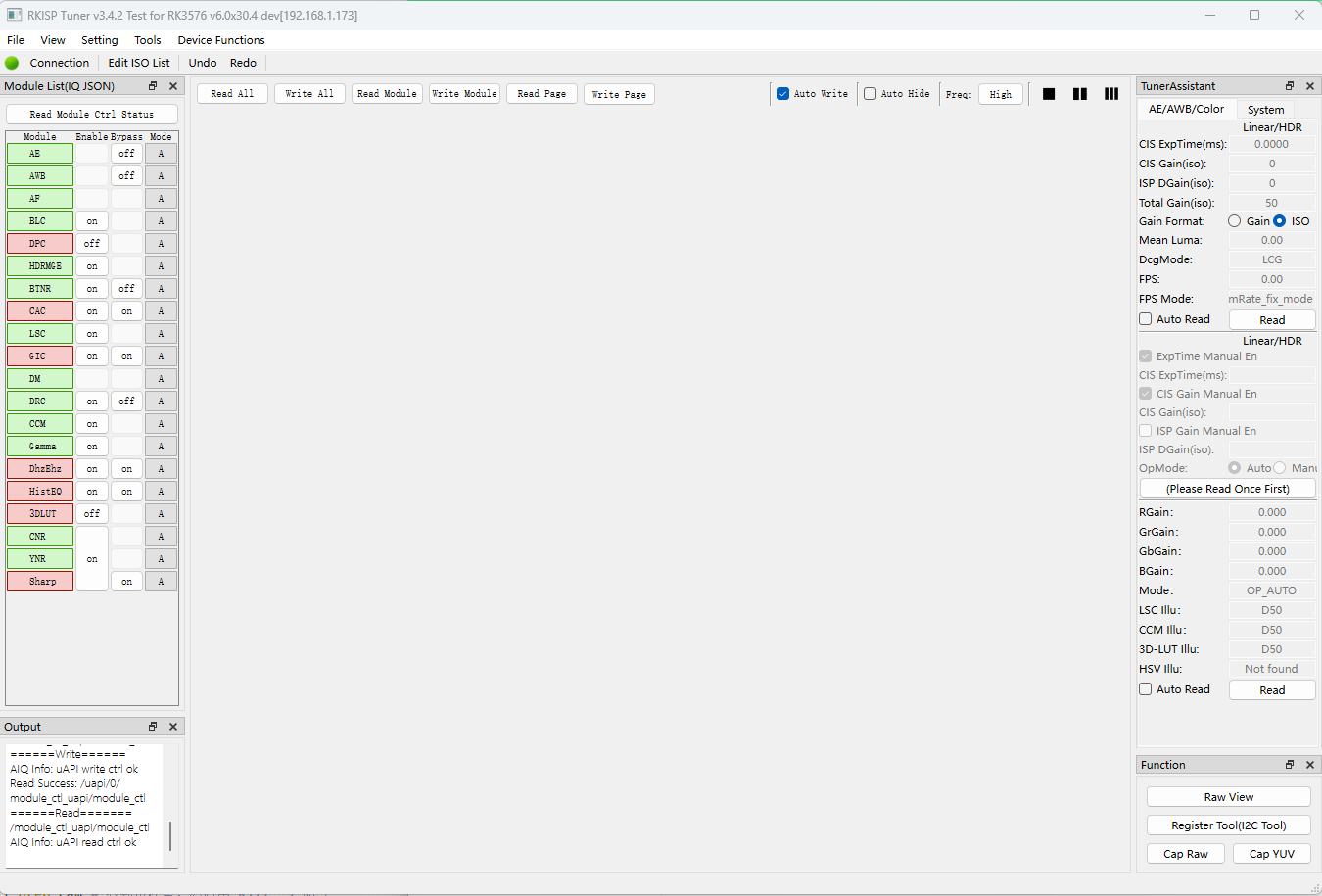

RKISPTuner 主界面

3. 连接与验证

• 确认米尔RK3576开发板与PC 网络互通（ping 测试板端 IP）
• 在RKISPTuner 中填入板端 IP 地址，点击"连接"
• 连接成功后，工具界面左侧可看到实时预览画面

-若连接失败，检查：

1. rkaiq_tool_server 是否正常运行

2. 防火墙是否放行对应端口

3. 板端 IP 是否正确（通过 ifconfig 确认）

摄像头标定

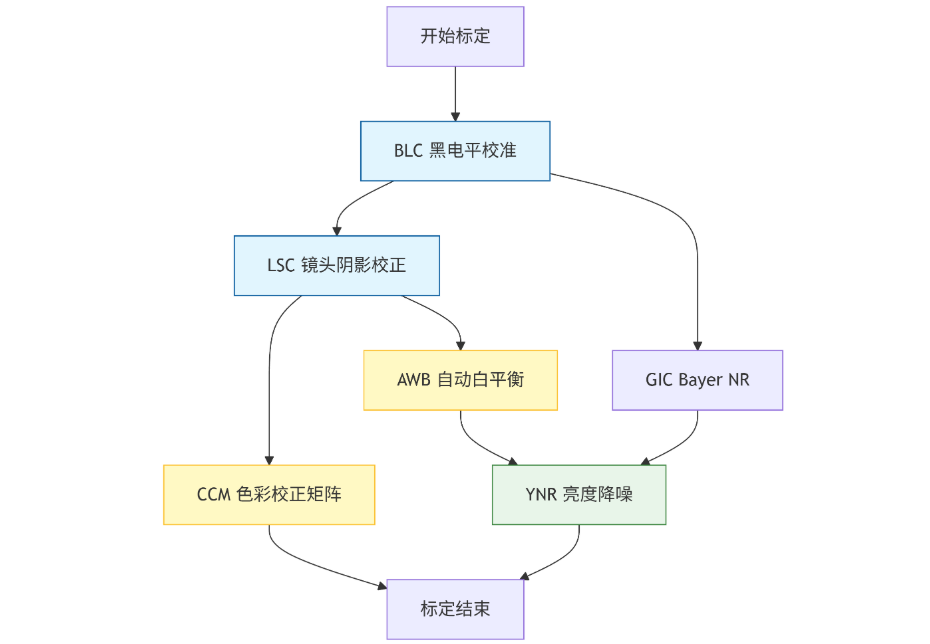

ISP 标定流程顺序

ISP 各处理模块之间存在依赖关系（如 BLC 处理会在 LSC 之前），错误的参数将级联影响后续模块。因此，调试工作必须遵循以上的顺序：

• 顺序原则：严格按照标定流程执行（通常为：BLC -> LSC -> AWB -> CCM -> 其他），不要随意跳过或颠倒步骤。
• 结果验证：每完成一个模块的标定，须立即确认参数效果。若发现数据异常，需重新标定该模块，避免错误参数污染后续调试环节。

-IQ 文件建议直接从 /etc/iqfiles/ 找个相近进行拷贝修改，减少工作量。直接使用 RKISP Tuner 生成 IQ json 文件，工作量较大

1. BLC（黑电平校正）标定

BLC 是整个 ISP 流水线的第一步，其作用是消除传感器的暗电流偏移，为后续模块建立正确的信号基准。

• 遮盖镜头

使用镜头盖或遮光黑布完全遮住镜头，确保无光线进入传感器。这是标定黑电平的关键前提。

• 采集 RAW 数据

在RKISP Tuner 中切换到 BLC 模块页面，点击"Capture"采集当前黑帧 RAW 数据。建议在多个增益档位（1x、2x、4x、8x、16x）下分别采集，以获取不同增益下的黑电平偏移值。

• 计算并写入BLC 值

工具会自动统计各通道（R/Gr/Gb/B）的黑电平均值。将计算结果写入 IQ 文件对应字段。一般要求各通道黑电平值在 50~65 之间（10bit RAW），且 R/Gr/Gb/B 四通道差异不超过 2。

-BLC 值偏大会导致画面整体偏暗且动态范围减小，偏小则暗部出现彩色噪点。需精确标定。

2. LSC（镜头阴影校正）标定

LSC 用于补偿镜头中心和边缘进光量差异导致的亮度不均匀和色偏问题。

• 架设匀光环境

将匀光片贴在标准光源箱上，确保照射到镜头的光线均匀柔和，无明显热点和暗角。

• 采集匀光图像

在每种标准光源下（至少D65、A、CWF、TL84）分别采集匀光图像。在 RKISP Tuner 中切换至 LSC 模块页面，点击"Capture"进行采集。

• 生成LSC 表

工具将自动计算各光源下的增益补偿表（Gain Table），补偿画面边缘的亮度衰减。确认生成结果后，保存至 IQ 文件。

-验证方法：LSC 校正后，拍摄纯白墙壁或匀光片，检查画面四角与中心亮度差异应在 5% 以内。

3. AWB（自动白平衡）标定

AWB 模块用于在不同色温光源下准确还原白色，消除色偏。

• 多色温采集

在标准光源箱的各色温光源下（HZ、A、CWF、TL84、D50、D65、D75），分别拍摄 24 色色卡。

• 统计WB Gain

在RKISP Tuner 的 AWB 模块中，框选色卡白色区域，工具将自动统计 R/G/B 三通道的增益比（WB Gain），并生成不同色温下的白平衡增益曲线。

• 写入IQ 文件

将各色温下的WB Gain 值写入 IQ 文件的 AWB 配置段。确认白色区域 R/G/B 三通道比值接近 1:1:1。

4. CCM（色彩校正矩阵）标定

CCM 通过 3×3 矩阵将传感器的色彩空间映射到 sRGB 标准色彩空间，修正光谱响应差异。

• 色卡采集

在完成AWB 标定后，在各标准光源下拍摄 24 色色卡。确保色卡充满画面 60% 以上区域。

• 计算CCM 矩阵

在RKISP Tuner 的 CCM 模块中，框选色卡区域，工具将自动计算 3×3 校正矩阵。关注 ΔE（色差）指标，一般要求平均 ΔE < 5，最大 ΔE < 10。

• 多色温矩阵融合

为适应不同光源场景，需在多种色温下标定CCM，并通过插值算法实现色温间的平滑过渡。将各色温下的 CCM 矩阵写入 IQ 文件对应段落。

-上篇小结：至此完成了 BLC、LSC、AWB、CCM 的客观标定，建立了科学的成像基准。下篇将继续基于米尔RK3576开发板深入 AE、3DNR、锐化、Gamma、3D LUT 等主观调试，以及 IQ 文件烧录、常见问题排查，最终完成整个 ISP 调试流程。
