通过MQTT实时获取锂电池信息-MAX17048

在物联网方案中，我们需要读取锂电池的电压、容量、输出电流等信息。以便我们对电池状态有较好的掌握，以免造成设备停电带来故障。

在前期的文章中，我们也讲到过利用INA219模块来实现对电池信息的获取，但是效果感觉不是很理想。而本次，我们采用MAX17048模块。

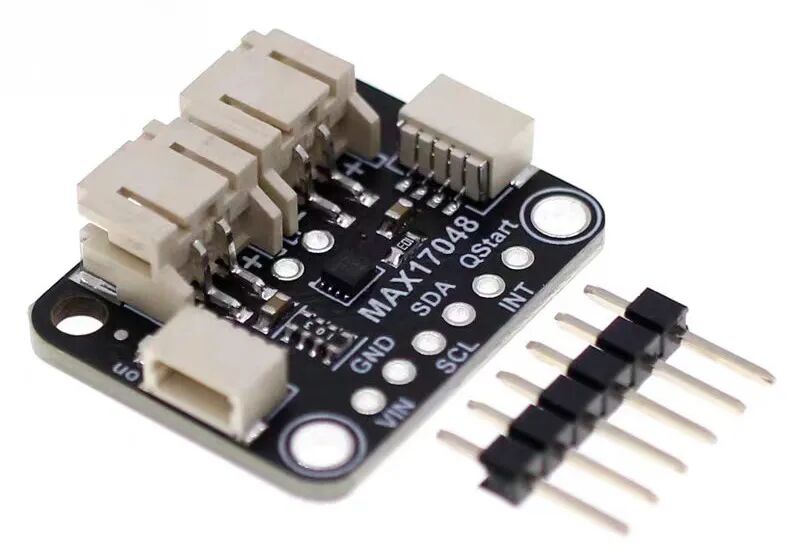

关于模块

MAX17048 是一款专为 3.7-4.2V 锂聚合物 / 锂离子电池设计的低成本、高精度电量监测模块。可以读取电池的实时电压、电池电量（SOC）、充/放电速率。双 JST 端口设计：两个等效的 JST 2PH 端口，可同时连接电池和负载 / 充电器，实现边充电边使用，无需额外切换电路。

功能描述

利用18650锂电池给ESP8266或ESP32等设备供电，并通过MQTT将传感器的数据和电池信息发送到MQTT服务器，供用户查看！ ☢️设备清单：

• • ESP8266
• • MAX17048模块
• • 18650锂电池（可并联不能串联）

😘线路连接：

注意，线路连接时一定要注意，请勿正负极接反，不然容易烧掉板子。

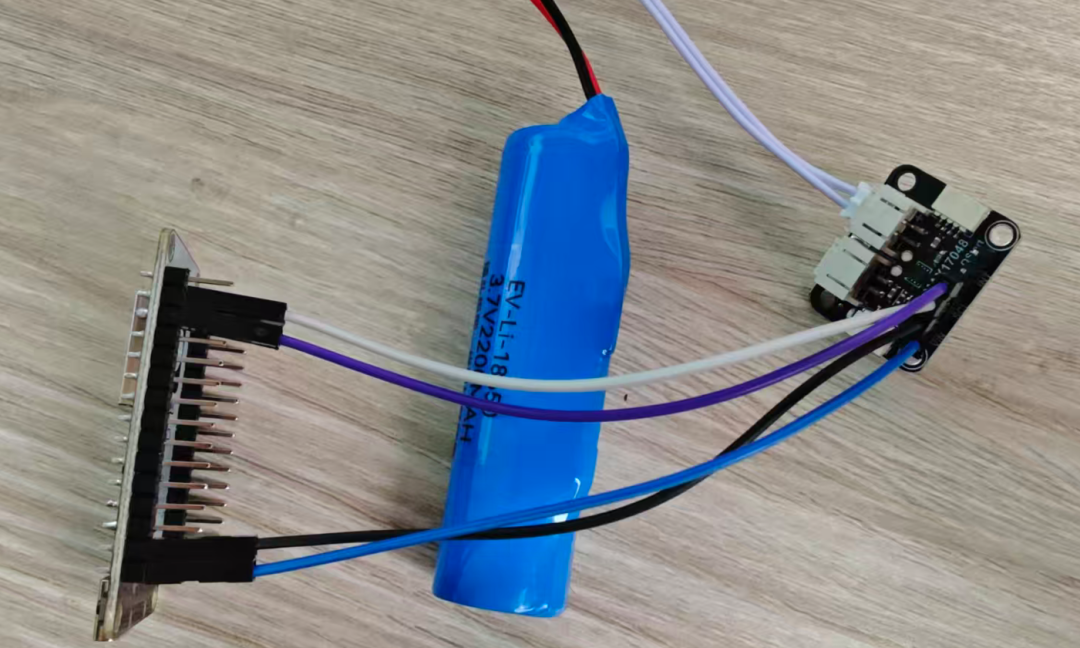

线路连接

线路连接

代码

代码完全开源，项目地址见下方：

项目地址：https://github.com/Priess0503/MQTT_18650_MAX17048

代码核心API函数：

// 基本读取
float cellVoltage();      // 读取电池电压 (V)
float cellPercent();      // 读取电量百分比 (%)
float chargeRate();       // 读取充放电速率 (%/hr)
// 初始化
bool begin();             // 初始化芯片
uint8_t getChipID();      // 获取芯片ID
// 休眠模式
void hibernate();          // 进入休眠
void wake();               // 唤醒
bool isHibernating();      // 检查休眠状态
// 告警功能
void setAlertVoltages(float minV, float maxV);  // 设置电压告警阈值
uint8_t getAlertStatus();                        // 获取告警状态
bool isActiveAlert();                            // 检查是否有告警

MQTT输出示例

{"voltage":3.251,"soc":18.5,"rate":-5.23,"state":"Discharging"}

rate是CRATE寄存器的值，表示电池的充放电速率。如：-5.23%/hr 电池正在以 每小时5.23% 的速度放电（+为充电）。

注意事项

初次使用，电池的电量需要充电到（4.2v）满电。这样会触发quickStart,从而校准SOC的值。

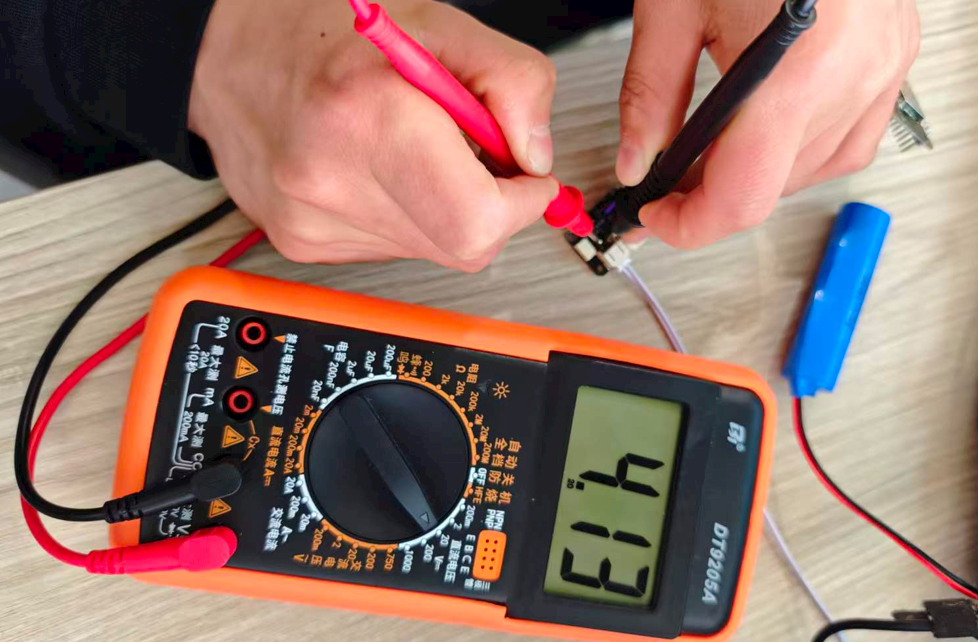

MQTT数据如上，我们测得电池电压为4.13V，电池电量SOC=91.8%。接下来我们用万用表测量。

可以看到，测量的数据还是比较准确的。配置MQTT我们便可以随时随地查看电池的信息。
