一文搞懂工业通讯：RS232/485/422、RJ45与Modbus协议全解析

在工业现场，设备之间的通讯往往是自动化系统的命脉。然而，面对五花八门的接口和协议，许多工程师常常感到困惑。本文将为你剥丝抽茧，将硬核的通讯接口参数和协议原理转化为结构清晰的技术科普，带你彻底搞懂 RS232、RS485、RS422、RJ45 以及 Modbus 协议。

工业通讯概念

RS232 接口解析

• 技术参数：单端信号，±3~±15V电平，通信距离≤15m，速率≤115.2kbps，1对1节点，全双工通信。
• 电气特性：逻辑1为-3V~-15V，逻辑0为+3V~+15V。
• 应用场景：设备调试（如交换机Console口）、老式PC接口、小型设备通信、短距离点对点连接。
• 优缺点：优点是简单易用；缺点是抗干扰差，传输距离近，仅支持点对点。

RS422 接口解析

• 技术参数：差分信号，0~5V电平，通信距离≤1200m，最高10Mbps，1主对多从（≤10节点），全双工通信。
• 应用场景：工业自动化、远程仪器、数控机床。
• 优缺点：优点是抗干扰强，传输距离远；缺点是节点数有限。

RS485 接口解析

• 技术参数：差分信号，0~5V电平，通信距离≤1200m，最高10Mbps，支持32~128节点，半双工通信。
• 电气特性：逻辑1为A-B≥200mV，逻辑0为A-B≤-200mV。
• 应用场景：PLC与传感器通信、电力抄表、楼宇自控、工业物联网关、工业现场多设备组网。
• 优缺点：优点是抗干扰强、传输距离远、支持多节点，是目前工业现场最常用的串口标准。

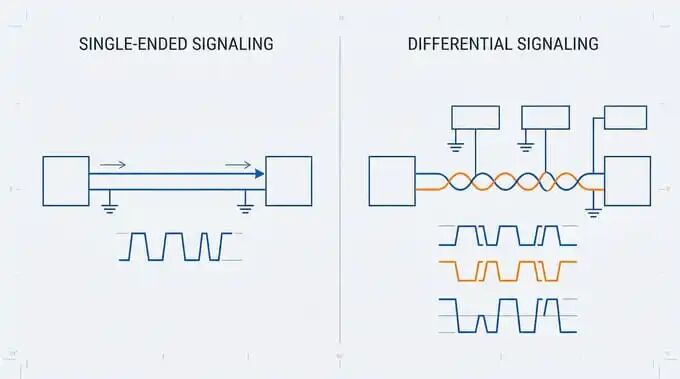

单端与差分信号对比

RJ45（以太网接口）解析

• 技术参数：基于TCP/IP协议，传输速率10/100/1000Mbps，通信距离≤100m（双绞线），支持多节点。
• 应用场景：工业以太网、数据中心、设备联网（如Modbus TCP）、高速网络通信。
• 优缺点：优点是传输速率高，支持网络协议，可远程通信；缺点是距离受限，成本较高。

Modbus 协议深度解析

Modbus 是一种应用层协议，采用主从架构（Master-Slave），是工业领域的事实标准。它主要支持以下三种模式：

Modbus RTU

• 物理层：串行通信（RS232/RS485），二进制编码
• 特点：传输效率高，数据帧紧凑，16位CRC校验
• 应用：本地工业设备组网，传感器、PLC通信

Modbus ASCII

• 物理层：串行通信（RS232/RS485），ASCII字符编码
• 特点：可读性强，传输效率低，LRC校验
• 应用：早期设备、调试场景

Modbus TCP

• 物理层：以太网（TCP/IP），TCP数据包封装
• 特点：传输速度快，无需额外校验，支持远程通信
• 应用：大规模工业网络、远程监控、工业物联网

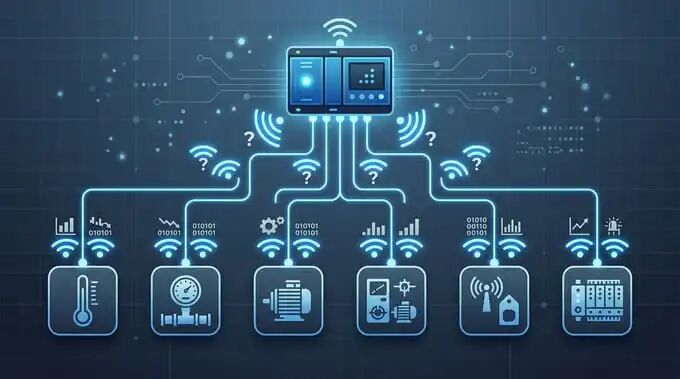

Modbus架构图

核心差异对比表

硬件电路设计指导补充

RS232硬件电路设计

电平转换方案

RS232使用±3~±15V电平，而MCU通常使用TTL电平（3.3V/5V），必须进行电平转换：

• 推荐方案：使用集成芯片MAX232（5V）或MAX3232（3.3V）。内置电荷泵，自动产生正负电平，无需外接双电源；支持最高1Mbps波特率，满足绝大多数应用；体积小，外围元件少，可靠性高。
• 分立元件方案（仅适合低成本、低波特率场景）：通过三极管和电容实现电平转换，无需正负电源；电容必须使用无极性电容，避免反向充电损坏；波特率建议不超过9600bps，否则容易出错。

PCB布线要点

• TX/RX信号线两侧包地处理，减少串扰
• 线宽≥0.2mm，线间距≥3倍线宽
• DB9接口处增加TVS管（如PESD5V0S1BA）做ESD防护
• 金属接口外壳直接接地，泄放静电

RS485硬件电路设计

芯片选型参考

终端电阻匹配

• 基本原则：总线最两端的节点各并联一个120Ω电阻（误差≤1%）
• 作用：匹配双绞线特性阻抗，消除信号反射
• 特殊情况处理：通信距离<30米且速率<100kbps：可省略终端电阻；高速通信(>1Mbps)：建议使用MOS管动态控制，仅通信时接入；多网段级联：每个网段两端各接，中继器不接。

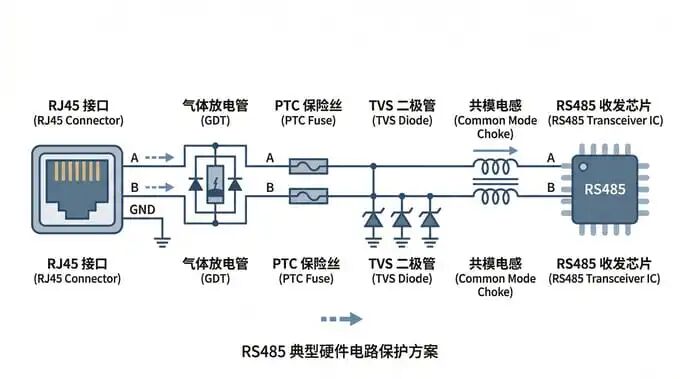

RS485硬件保护电路图

EMC防护设计（关键！）

工业环境下RS485必须做好EMC防护，否则容易出现通信不稳定甚至芯片损坏。推荐三级防护方案：

1. 第一级（入口）：气体放电管(GDT) + PTC自恢复保险丝。泄放大能量浪涌，保护后级电路；气体放电管击穿电压VBRW > 13V。
2. 第二级（钳位）：双向TVS二极管（如SMAJ6.5CA/SMCP15WV12B）。必须使用双向TVS，因为RS485信号正负摆动；选型要点：反向工作电压VRWM ≥ 1.1 × 系统最大电压，钳位电压VC < 收发器最大耐受电压（通常<15V），结电容Cj < 30pF，避免信号畸变；布局要求：TVS距接口≤7mm，接地铜箔面积≥器件3倍。
3. 第三级（滤波）：共模电感 + 滤波电容。共模电感选型：120Ω~1000Ω @ 100MHz，典型值1000Ω；串联在A/B线中，靠近TVS放置；并联1000pF滤波电容到地，滤除高频噪声。

PCB布局规范

• A/B差分线必须等长走线，误差控制在≤10mm
• 差分阻抗控制在120Ω，走直角会引起阻抗突变，建议使用45°拐角
• 分割数字地和RS485接口地，单点连接（推荐通过1000pF电容跨接）
• 屏蔽层处理：屏蔽双绞线的屏蔽层通过1MΩ电阻 + 1000pF电容接地

常见设计问题排查

快速检查清单

设计完成后，对照以下清单检查：

• [ 1] RS485总线两端是否都接了120Ω终端电阻？
• [ 2] TVS是否使用了双向型号，参数是否匹配？
• [ 3] A/B差分线是否等长，是否走了过多直角？
• [4 ] 数字地和接口地是否正确分割连接？
• [5 ] TVS是否靠近接口放置（<7mm）？
• [6 ] RS232电平转换芯片电源滤波电容是否齐全？
• [ 7] ESD防护器件是否在接口入口处？

选型建议

• 短距离点对点调试：RS232（如设备Console口配置）
• 长距离全双工通信：RS422（如远程数控机床）
• 工业现场多设备组网：RS485（最常用，性价比最高）
• 高速网络互联：RJ45 + Modbus TCP（工业物联网、远程监控）
• 跨品牌设备标准化通信：Modbus协议（无论哪种物理层，Modbus都是工业领域事实标准）
