RTL8157-CG、凭低功耗驾驭 5GbE 高速网络的以太网控制器

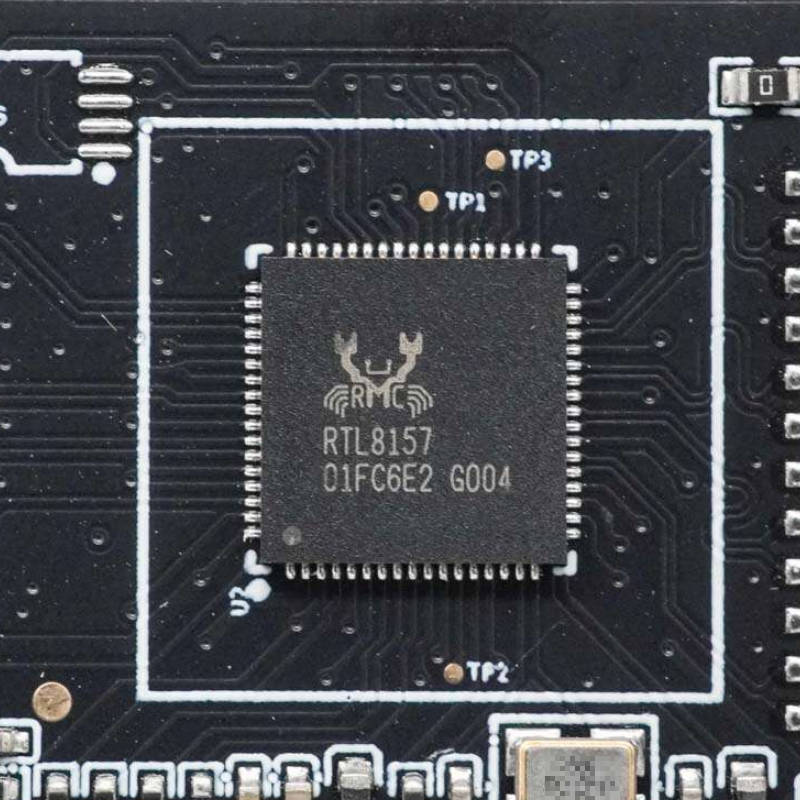

RTL8157-CG

型号介绍 RTL8157-CG 是一款高速USB转以太网控制芯片，主打低成本、低功耗、高性能的5G有线网络传输能力，是主流2.5G网口芯片的升级迭代产品，广泛适配消费级、便携设备及嵌入式终端的高速联网场景。 在电气性能方面，这款芯片采用成熟稳定的供电架构，以3.3V作为主供电电压，同时内置LDO稳压电路，自主生成1.0V内核工作电压，无需额外配置外置稳压元器件，大幅简化了硬件电路设计。芯片整体功耗控制优异，满载工作状态下典型功耗仅1.7W，同时支持低功耗休眠模式，能够有效降低设备待机与运行能耗，适配各类对功耗敏感的便携设备。工作温度覆盖0℃至70℃常规商用温域，环境适配性强，且端口内置ESD静电防护功能，可抵御日常使用中的静电干扰，保障设备长期稳定运行。芯片采用8×8mm的QFN69紧凑封装，IO电平适配常规3.3V系统，引脚布局精简，能够满足小型化设备的PCB布局需求。

主要特性 供电：3.3V 主电、片内集成 1.0V 内核供电 功耗：满载典型 1.7W，休眠功耗低 接口：USB3.2 Gen2、5GbE 以太网，兼容多速率与网线规格 温域：工作温度 0℃~70℃ 防护：端口自带 ESD 保护，QFN69 封装，IO 电平 3.3V

应用领域 USB‑C/A 外置 5G 网卡（笔记本 / 平板 / 手机） 5G 以太网扩展坞、底座 NAS / 家庭服务器高速网口升级 工业 / 嵌入式设备高速有线联网
