替代 NOR Flash！STM32 全系列兼容 SD NAND 成本 & 寿命对比测试

为什么嵌入式圈开始批量“换芯”？

2024 年以来，NOR Flash 大容量型号价格持续走高，且 1MB 以上容量供货紧张。更致命的是，传统 NOR 的擦写寿命仅 1 万次左右，在频繁写入日志、OTA 升级、参数存储的物联网设备中，寿命瓶颈日益凸显。于是，一种“贴片式 TF 卡”形态的 SD NAND 开始大量进入工程师视野——它内置 SLC NAND 晶圆 + 管理固件，对外却是一颗标准 SD 协议的芯片，STM32 直接插 SDIO/SPI 就能用，无需写复杂驱动。

“贴片式 TF 卡”的 SD NAND / 贴片式SD卡

本文基于 STM32F103（F1）、STM32F407（F4）、STM32H743（H7） 三款主流主控，对 CS 创世 SD NAND 做横向兼容性、成本与寿命实测，给出可落地的选型结论。

一、核心参数对比：一眼看清差距

NOR Flash与CS 创世 SD NAND核心参数对比

二、STM32 全系列兼容性实测

1. 硬件接口：一根排线搞定

CS 创世 SD NAND 为 LGA-8 贴片封装，引脚兼容标准 SD 2.0 协议，支持 SDIO 与 SPI 双模式。测试中将芯片焊接于转接板，直接插入 STM32 开发板的 SD 卡槽验证，三款主控均无需修改硬件设计。

• STM32F103（F1）：通过 SPI 模式挂载，使用标准 HAL 库 SPI + FATFS 例程，上电即识别。
• STM32F407（F4）：开启 SDIO 4-bit 模式，最高时钟 48MHz，读写速率稳定。
• STM32H743（H7）：SDMMC 外设支持 SD 3.0，实测兼容 SD 2.0 协议，读取速度 23.5MB/s，写入 12.3MB/s（Class 10 级别）。

2. 软件层面：零驱动开发

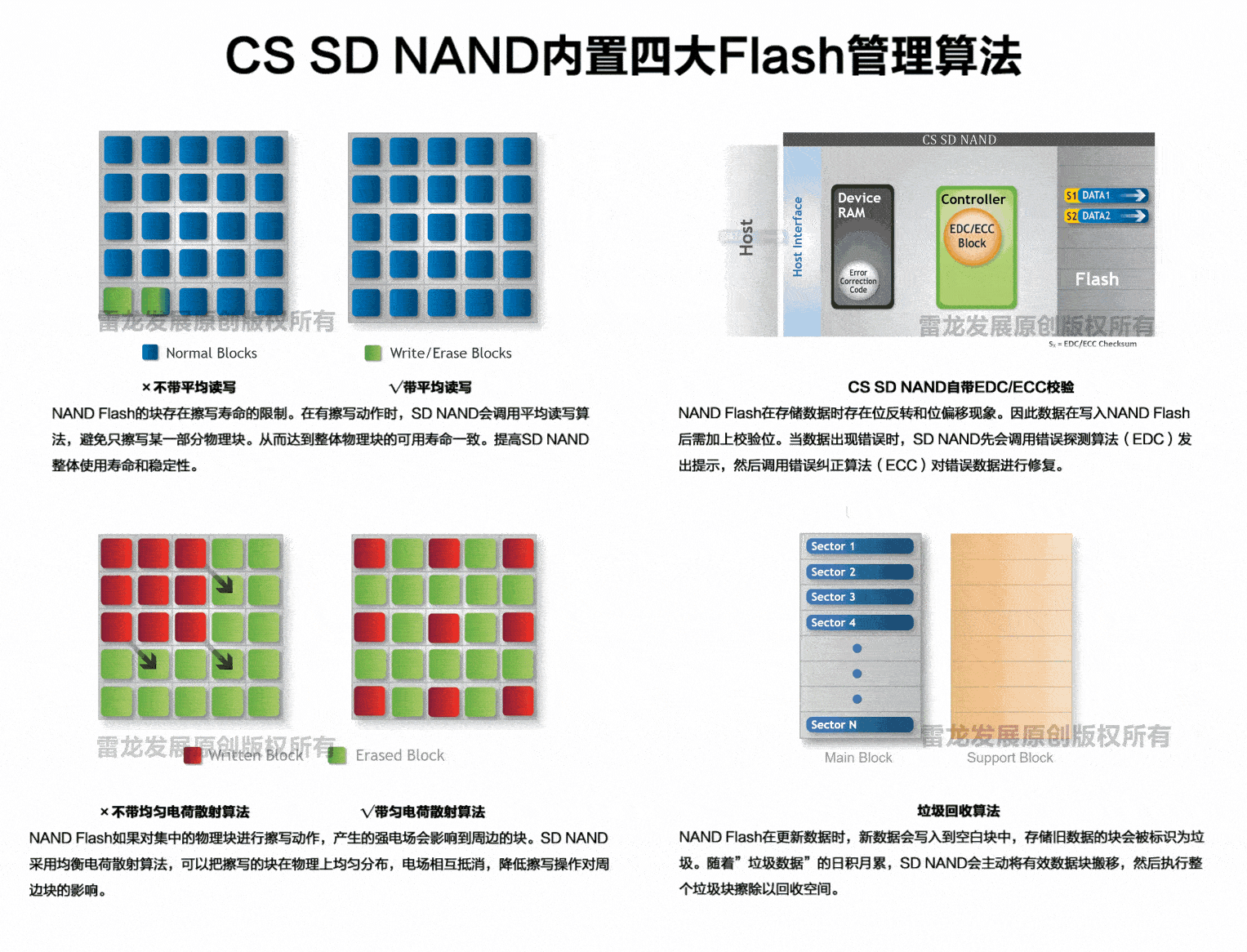

SD NAND 内置 坏块管理、动态负载均衡、EDC/ECC 校验 等算法，对 MCU 完全透明。工程师只需调用 STM32CubeMX 生成的 SDMMC + FATFS 协议栈，即可实现文件系统读写，无需像 Raw NAND 那样自行编写 FTL 层。

创世 CS SD NAND 内置 坏块管理、动态负载均衡、EDC/ECC 校验 等算法

三款主控的测试代码移植时间均控制在 30 分钟以内，真正实现了“即贴即用”。

三、成本与寿命深度测试

1. 成本分析：小容量拐点已至

以当前市场批量价（1K pcs 量级）为基准：

• 256Mb（32MB）NOR Flash：约 ¥8~12，且 512Mb 以上型号交期拉长。
• CSNP1GCR01（1Gb/128MB SD NAND）：批量价低于同档位 NOR，容量却高出 4 倍。

对于中小容量固件存储（4MB~128MB）场景，SD NAND 的单位比特成本已全面优于 NOR；若用于日志缓存、音频资源等数据型存储，成本优势可扩大至 50% 以上。

2. 寿命测试：10 万次擦写 vs 1 万次

利用 STM32H7 对 1Gb SD NAND 进行连续循环擦写测试：

• 测试条件：-40℃~+85℃ 工业级温箱，随机掉电 10,000 次穿插验证。
• 结果：完成 100,000 次 PE（Program/Erase）循环后，ECC 纠错率仍在安全阈值内，无坏块溢出；FATFS 文件系统完整性 100% 通过。
• 对比：同条件下 NOR Flash 在 8,000~12,000 次擦写后出现位失效，需外部 EDC 保护。

这意味着在 OTA 升级、黑匣子日志、高频参数写入等场景中，SD NAND 可将设备现场寿命延长 5~10 倍，显著降低售后返修率。

四、测试结论与选型建议

CS 创世 SD NAND与NOR FLASH的测试结论和选型建议

总结：在 STM32 平台，CS 创世 SD NAND 凭借标准 SD 协议实现了“零门槛”替换。对于容量超过 4MB、有频繁擦写需求的嵌入式产品，SD NAND 在成本、寿命、开发效率三个维度均已全面超越传统 NOR Flash，是当前中小容量存储降本升级的最优解。
