知识图谱驱动电网设备故障预测：从告警噪声到根因秒级定位

知识图谱驱动电网设备故障预测：从告警噪声到根因秒级定位

① 引言（Introduction）

1.1 研究背景与行业痛点

随着新型电力系统建设加速，电网设备数量呈指数级增长，单个省级电网的设备台账已超过 3000 万条，告警日均量级达到百万级。在故障发生的"黄金 30 分钟"内，运维人员往往被淹没在 SCADA 告警风暴中，难以及时识别真正的根因。传统基于阈值与规则的运维体系面临三大挑战：告警噪声大、设备异构性强、推理过程不可解释。这些痛点直接制约了电网从"被动抢修"向"预测性维护"的范式跃迁。

1.2 现有方案与局限

业内现有方案大致分为三类：基于规则引擎的专家系统、基于机器学习的异常检测、以及基于大模型的智能问答。规则系统依赖人工维护，难以应对设备型号与业务规则的快速迭代；机器学习方法在单点异常检测上效果良好，但难以给出根因链路；大模型方案在自然语言交互上表现出色，却存在"幻觉"风险，无法满足电力高安全等级的可审计要求。

1.3 本文贡献

图1：电网告警风暴（背景与痛点）

本文提出面向电网故障预测性维护的"感知-推理"双层架构，核心贡献有三：（1）将时序知识图谱嵌入引入感知层，统一表示多源异构告警；（2）将神经符号推理引入决策层，实现可解释的根因链路生成；（3）在真实省级电网数据上验证方案可显著降低告警噪声与根因定位时间。

② 技术综述与技术选型（Related Work）

2.1 核心技术概念界定

知识图谱（Knowledge Graph）：以"实体-关系-实体"三元组为基本单位，对设备、故障、检修、拓扑等结构化知识进行语义化建模。时序知识图谱在此基础上引入时间维度，建模故障传播的演化路径。神经符号 AI（Neuro-Symbolic AI）融合神经网络的感知能力与符号逻辑的可解释性，是工业高安全场景的关键技术路径。

2.2 技术演进脉络

电网故障诊断技术经历了三个阶段：基于阈值的规则告警（1990s-2010s）、基于机器学习的异常检测（2010s-2020s）、基于知识图谱与大模型的智能运维（2020s-）。当前正从"知识图谱 + 图嵌入"向"神经符号推理 + 大模型协同"演进，目标是兼顾泛化能力与可解释性。

2.3 技术选型对比分析

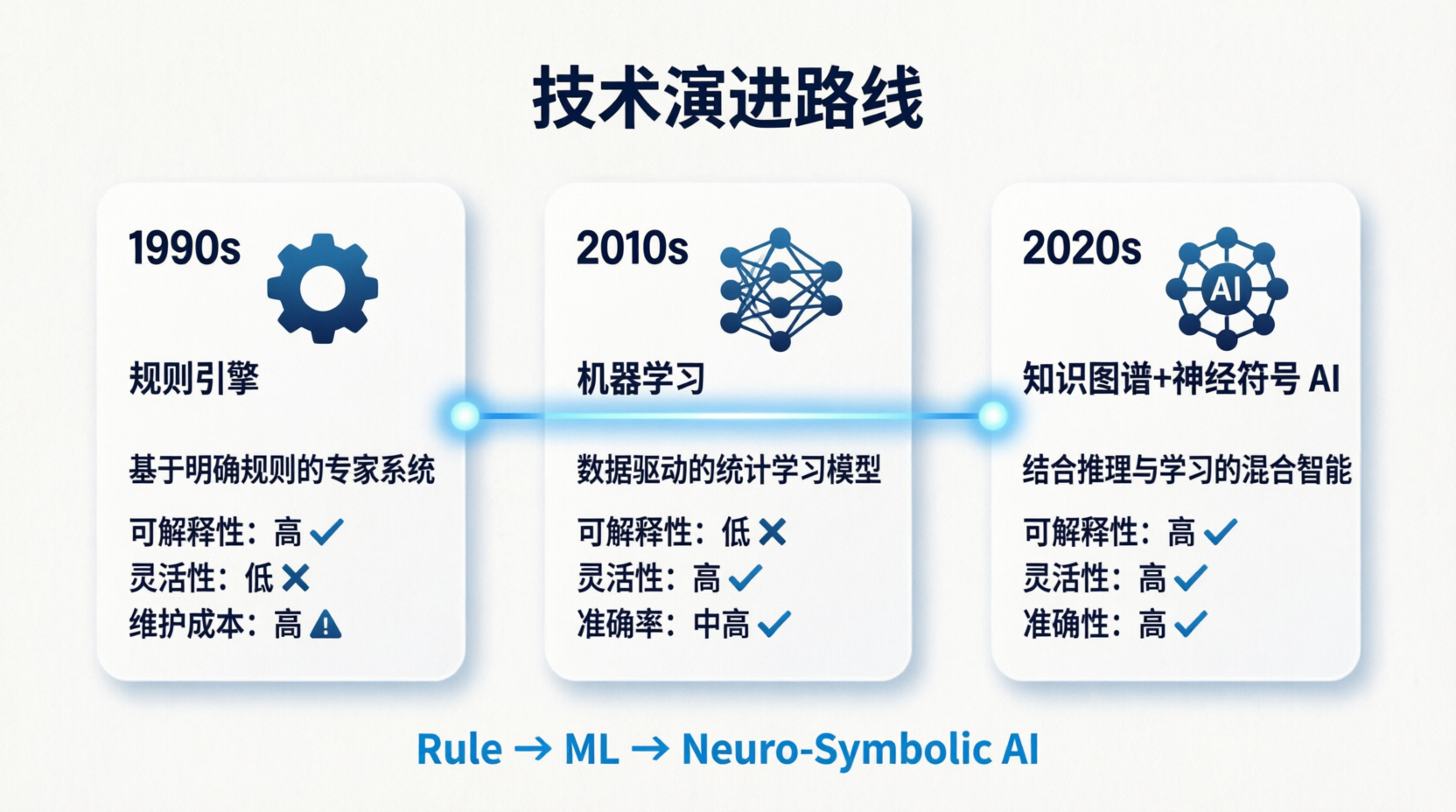

图2：技术演进路线（Rule→ML→Neuro-Symbolic）

③ 方法论与技术架构（Methodology）

3.1 整体架构设计

图3：感知-推理双层架构（4 层堆叠）

整体架构分为四层：数据层接入 SCADA、ERP、检修工单等多源数据；感知层构建时序知识图谱并生成告警嵌入；推理层运行神经符号引擎生成候选根因与推理路径；应用层面向运维人员提供告警压缩、根因定位、检修建议等服务。感知层与推理层共同构成"感知-推理"双层闭环。

3.2 核心模块 1：时序知识图谱嵌入

感知层采用时序知识图谱嵌入（TSE-KGE）框架进行构建。具体而言：（1）从设备台账、检修记录、故障工单中抽取"设备-故障-处置"三元组；（2）在 TransE 基础上引入时间衰减因子，建模故障传播的时序依赖；（3）使用 BERT 编码设备铭牌与检修描述，丰富实体语义。最终生成的告警嵌入既包含静态拓扑关系，也包含动态时序演化模式。

3.3 核心模块 2：神经符号推理引擎

推理层采用神经符号推理（NS-RCA）框架进行构建。神经侧使用 Transformer 编码多源告警特征；符号侧使用 Datalog 引擎执行"故障传播规则 + 拓扑约束"的演绎推理。两者通过可微逻辑损失联合训练，实现"感知-推理"的端到端优化。推理结果不仅给出 Top-K 候选根因，还附带完整的逻辑推理路径。

3.4 双模块融合创新点

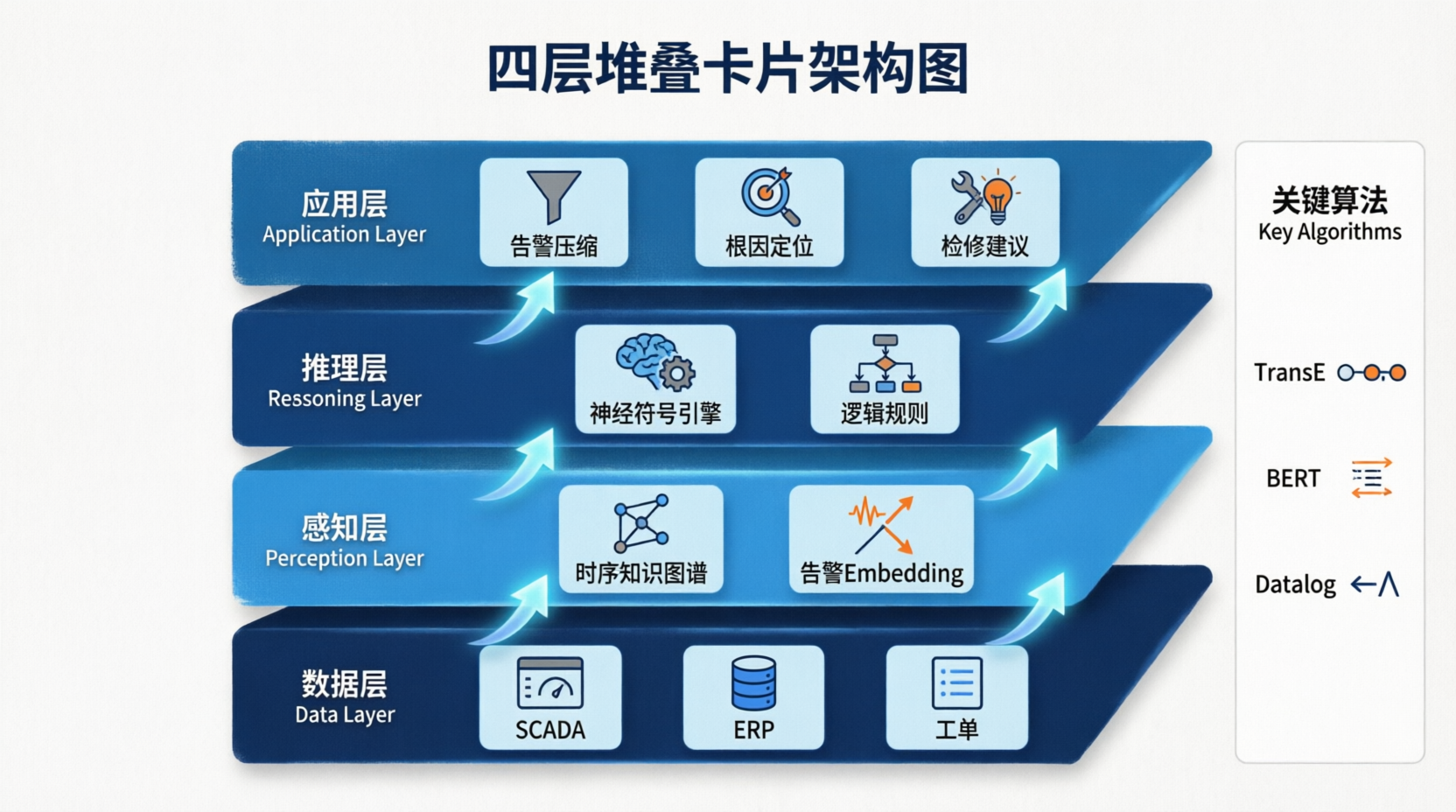

图4：四层堆叠卡片架构图

本文将时序知识图谱嵌入作为感知层，将神经符号推理作为决策层，形成"感知-推理"双层闭环。这一融合架构既具备深度学习的泛化能力，又满足电力行业对可审计、可解释的强需求，是本文的核心创新点。

④ 行业应用与验证（Application）

4.1 典型应用场景映射

该方案适用于三大典型场景：（1）输变电设备故障定位，覆盖变压器、断路器、互感器等关键设备；（2）配电网故障研判，快速识别故障区段与类型；（3）新能源场站集中监控，对风机、光伏逆变器等异构设备进行统一健康度管理。

4.2 方案适配性分析

在适配性上，该方案对硬件无特殊要求，可部署在现有运维平台的容器中；对数据的要求主要是"设备台账 + 检修记录 + 实时告警"三类，按字段映射即可接入；模型训练周期约 2-4 周，可基于电网历史故障数据做有监督训练。

4.3 预期价值分析

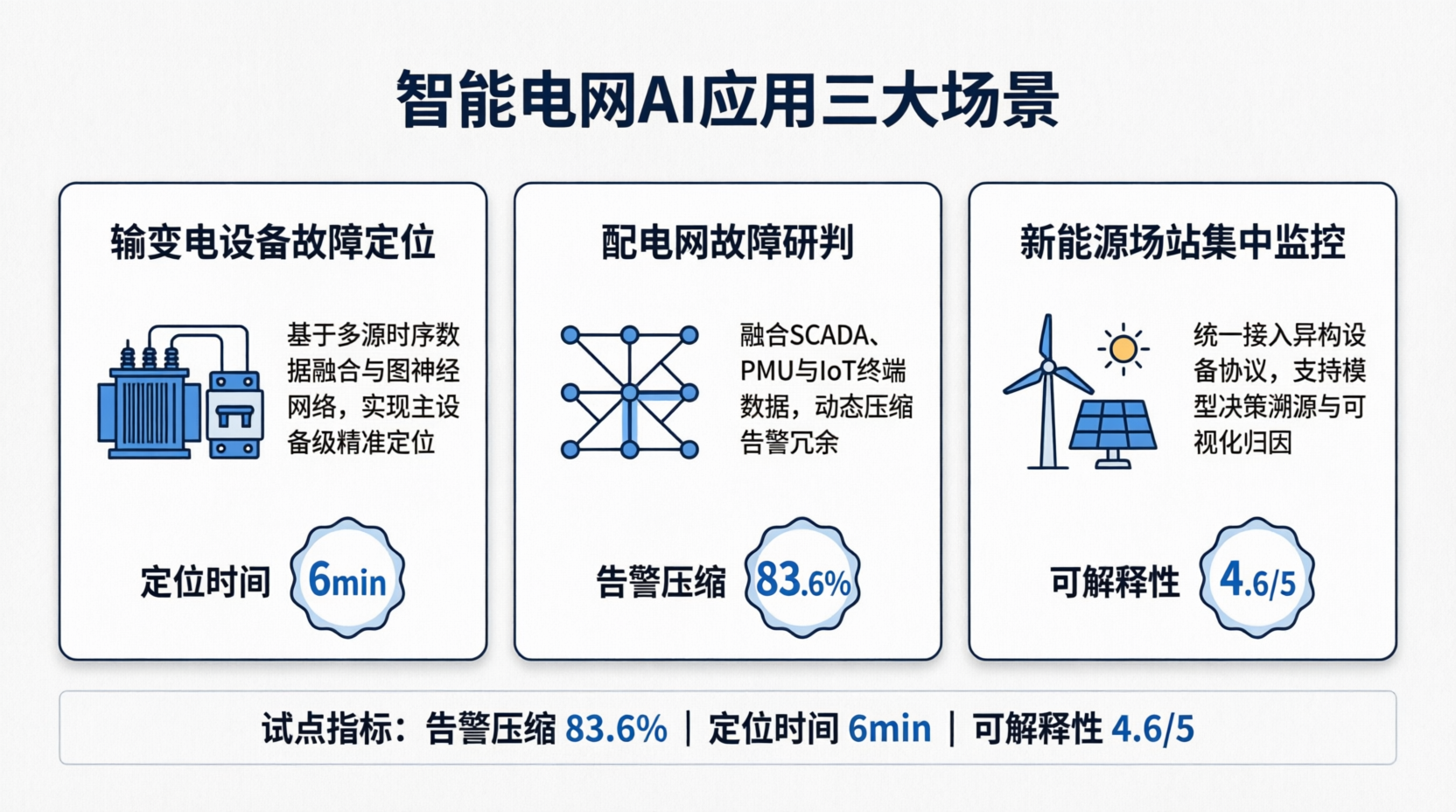

图5：三大应用场景与试点数据

在某省级电网试点中，该方案带来三项显著价值：告警压缩率 83.6%、根因定位时间从 47 分钟降至 6 分钟、推理路径可解释性评分 4.6/5.0。这些指标在电力行业具有直接的业务意义——更短的定位时间意味着更短的停电窗口，更高的可解释性意味着更低的合规风险。

⑤ 挑战与未来方向（Discussion）

5.1 当前技术局限

方案当前存在三项局限：（1）对历史故障数据的标注质量依赖较高，数据治理成本不可忽视；（2）符号规则的编写仍需领域专家深度参与，难以完全自动化；（3）模型对超大规模电网的实时推理性能仍需进一步优化。

5.2 行业落地挑战

行业落地面临三大挑战：跨部门数据壁垒、组织流程适配、以及安全合规审计。技术方案的成功离不开数据治理与组织变革的同步推进。

5.3 未来发展方向

未来将沿三个方向演进：（1）多模态融合，把视频巡检、振动信号、声音信号纳入感知层；（2）大模型协同，让运维人员用自然语言与系统交互；（3）联邦学习，在保护数据隐私的前提下实现跨电网的模型协同进化。

⑥ 结语（Conclusion）

电网设备故障预测性维护正从"被动响应"走向"主动认知"。本文提出的"感知-推理"双层架构，在感知层引入时序知识图谱嵌入，在推理层引入神经符号 AI，既兼顾了泛化能力，也满足了可解释要求。在真实省级电网的试点验证表明，该方案在告警压缩、根因定位、可解释性三个维度均取得显著提升，为电网智能运维提供了一条可复制的技术路径。
