3PEAK 新品 硅光AFE:TPAFEA003A(3.5mm² 集成 12个 DAC)

作者头像
云深无际
发布2026-06-29 13:54:22
发布2026-06-29 13:54:22
990
举报
文章被收录于专栏:云深之无迹云深之无迹

我也是土狗,DAC 这个词,我平时都是拆开三个字母D,A,C,但是听他们说这东西叫 (dan 壳)emmmmm,吃了没文化的亏了,现在光通讯这么🔥,大厂都在发相关器件,里面驱动激光器的就是这个 DAC 了,当然是电流输出型,先看 3PEAK 最近的新品。

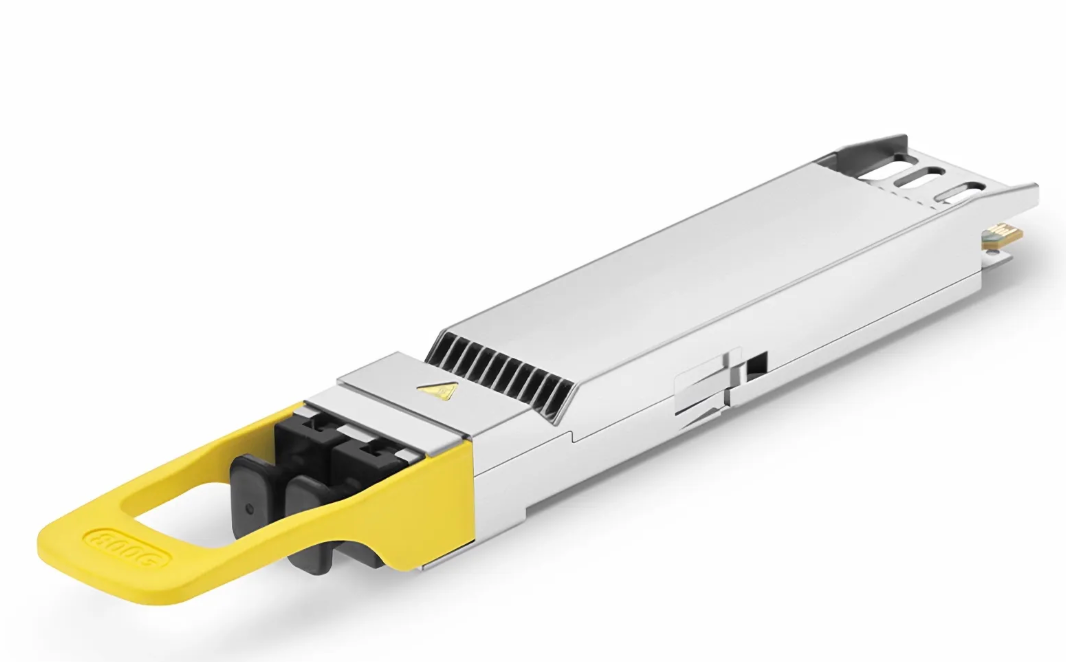

往这个光模块里面塞的
往这个光模块里面塞的

往这个光模块里面塞的

全网也没有找到特别合适的拆机图,感谢[阿昆谈DFM],好心人!

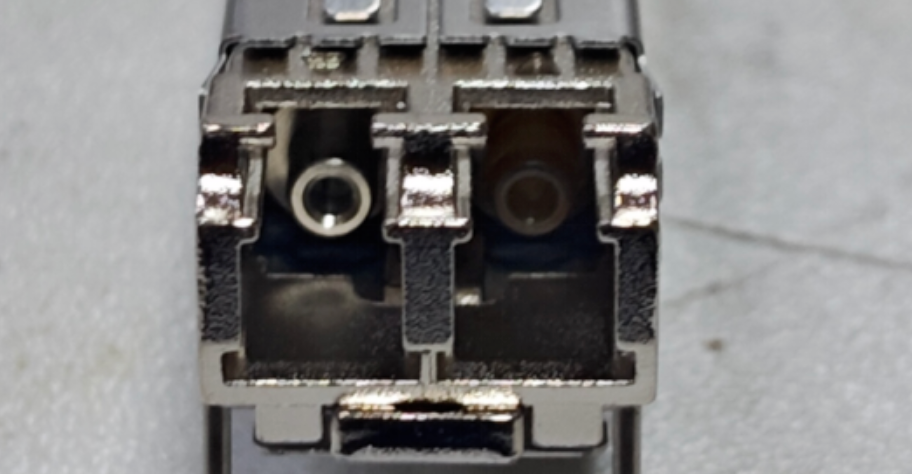

有两个头,有发有收
有两个头,有发有收

有两个头,有发有收

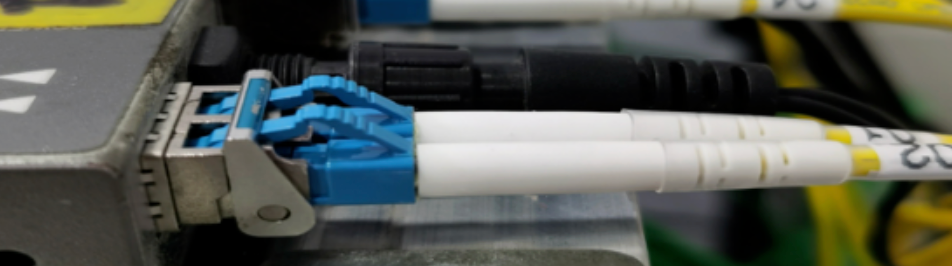

光纤就是这样的,一组
光纤就是这样的,一组

光纤就是这样的,一组

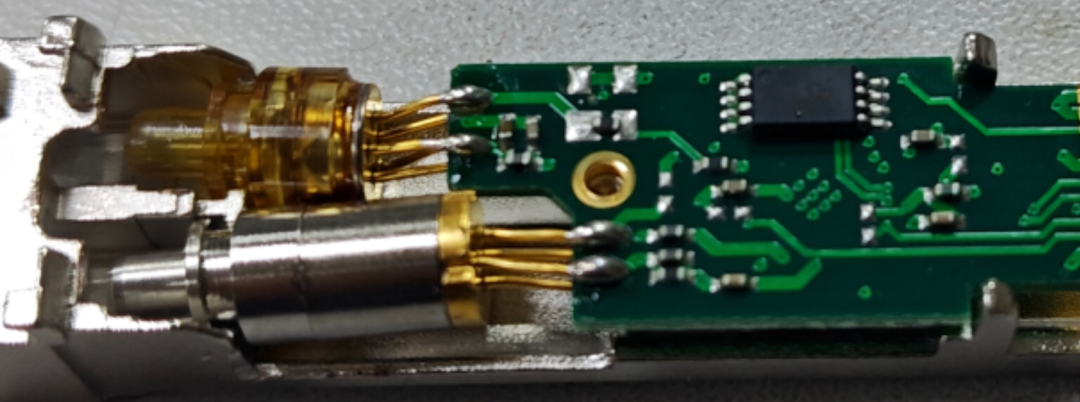

一个是收,一个发
一个是收,一个发

一个是收,一个发

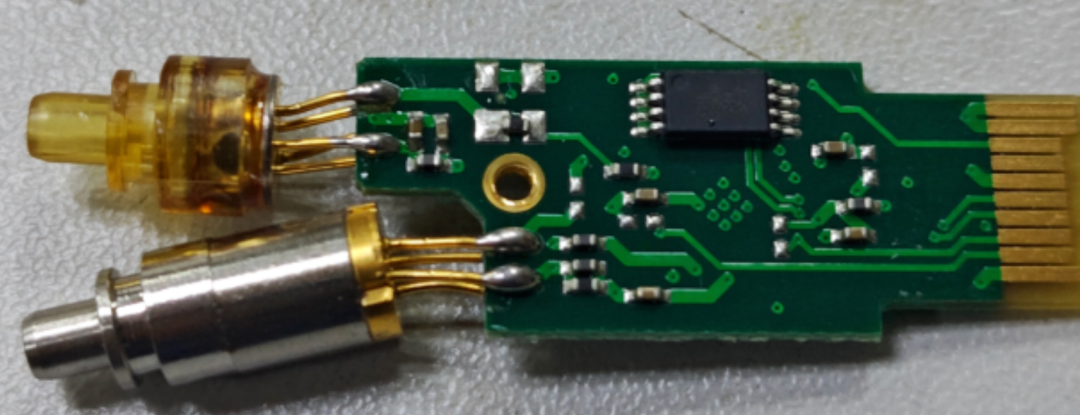

可以看到空间很小,需要极其高的器件集成度。

不管了,反正就是需要 DAC 输出电流的:

但这东西也没有写所有的细节,就是一个简单的参数表:

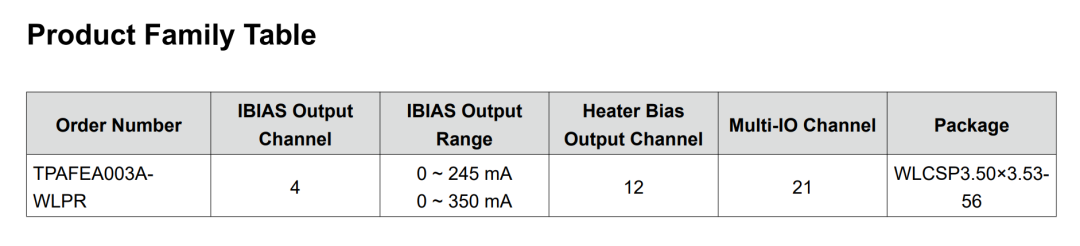

范围还挺广
范围还挺广

范围还挺广

另外封装非常小。

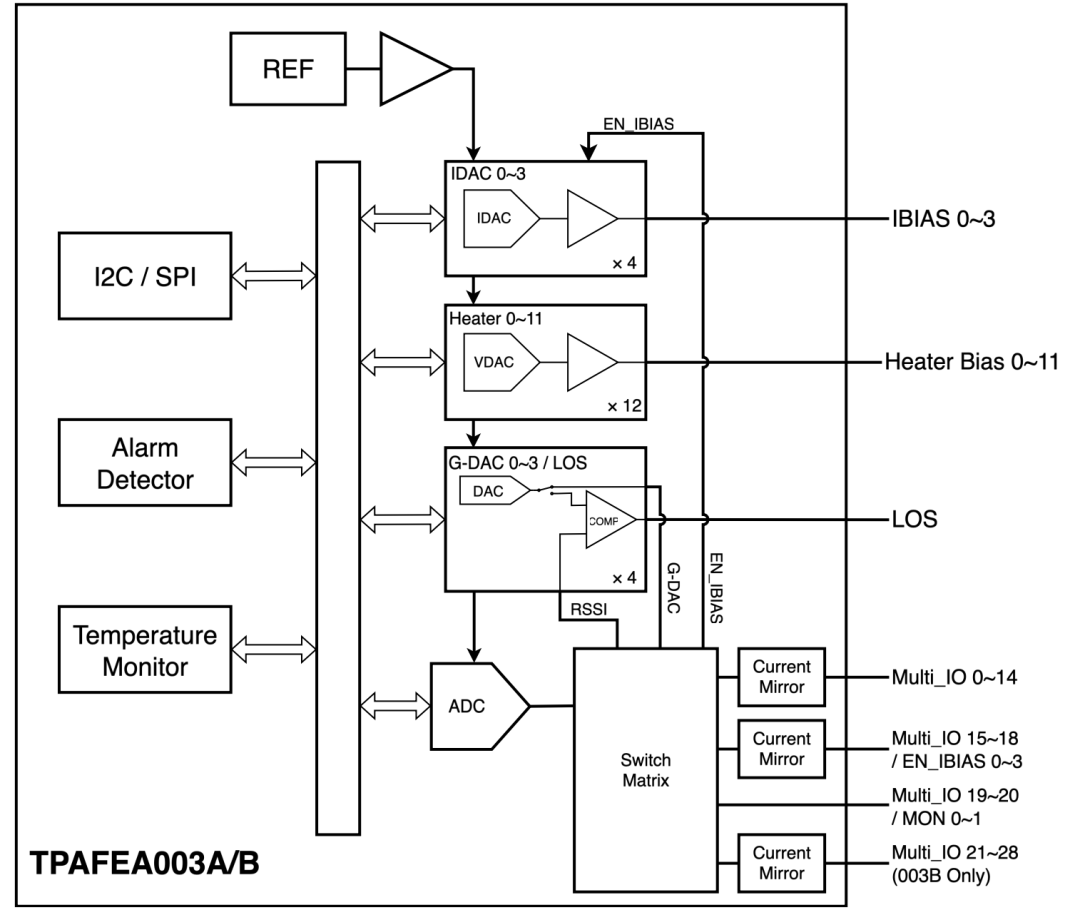

啊这
啊这

啊这

总之这是一颗面向 800G / 1.6T 硅光模块 的高度集成 Silicon Photonic AFE / 控制监测芯片;把硅光模块里常见的 激光器偏置电流、MZM/加热器偏置、电流/电压监测、LOS 比较器、温度/报警、I2C/SPI 控制 集成在一个很小的 WLCSP 封装里。

硅光模块里通常有几类模拟控制对象: 激光器 Laser → 需要稳定偏置电流 IBIAS MZM / 光调制器 / 热调谐器 → 需要多个电压偏置或加热器电压 监测光电二极管 mPD → 需要测微小电流,判断光功率 RSSI / 接收信号强度 → 需要多路电压/电流监测 LOS loss of signal → 需要快速比较器判断是否丢光/丢信号

TPAFEA003A 正是为这些功能设计的,集成了:

模块

数量

作用

IBIAS 电流 DAC

4 路

给激光器提供大电流偏置

Heater Bias 电压 DAC

12 路

给 MZM、热调谐器、heater 提供电压偏置

SAR ADC

1 个核心,多路输入

监测 mPD、RSSI、电源、电压、电流

Multi-IO

最多 21 路

多功能监测输入/电流镜/外部 ADC 模式

GDAC 通用 DAC

4 路

通用偏置,或作为比较器阈值

Comparator 比较器

4 路

快速 LOS 检测

I2C/SPI

1 套

MCU 控制接口

Alarm / Temperature Monitor

内置

过温、短路、软件阈值报警

IBIAS:4 路大电流激光器偏置 DAC

这是它最重要的功能之一,有 4-channel 12-bit current output DACs,IBIAS,支持:

参数

数值

通道数

4

分辨率

12 bit

满量程范围

245 mA / 350 mA

每通道最大满量程

350 mA

PVDD 电源范围

0.5 V 到 2.5 V

350 mA 输出时 headroom

<150 mV

快速关断

EN_IBIAS 0~3 外部硬件脚

这个 IBIAS 是干什么的?

IBIAS 是给激光器提供直流偏置电流的,硅光模块中激光器需要一个稳定电流,让光源工作在合适功率点;MCU 可以通过寄存器写入 DAC 码值,调整每路激光器偏置电流。

如果选择 350 mA 满量程,12 bit 分辨率对应理想电流码重:

如果选择 245 mA 满量程:

这说明它不太精密电流源,而是面向激光器偏置的大电流 DAC,分辨率在几十微安每码的量级。

低 headroom

文档强调:

在 350 mA 输出时仍然低于 150 mV;这个指标很重要,因为它意味着内部电流源压降很低,功耗小、效率高。

如果每路 350 mA,headroom 150 mV,则芯片内部这部分压降功耗约:

如果 headroom 很大,比如 1 V,那每路就是 350 mW,热会很严重,所以这个低压差设计非常适合高密度光模块。

Heater Bias:12 路大电流电压 DAC

第二个核心功能是 12-channel 12-bit voltage output DACs,Heater Bias

参数

数值

通道数

12

分辨率

12 bit

输出范围

0~2.5 V 或 0~5 V

输出能力

±60 mA source/sink

VDRIVE 电源

2.7 V 到 5.5 V

VDRIVE 与 VDD 关系

VDRIVE 可高于 VDD

VDRIVE0 / VDRIVE1

支持不同电压等级

文档描述中写到 Heater Bias 可用于 Mach-Zehnder modulators, MZM 的 DC bias,并且每通道最大 ±60 mA;因为硅光模块中会有很多需要调谐的结构,例如:MZM 偏置点调节,相位调制器偏置,微环/干涉结构热调谐,光路相位补偿,通道间匹配等。

这些结构往往需要很多路模拟电压,而且每一路不只是轻载电压输出,有时还要驱动 heater,所以需要一定的源/灌电流能力。

电压分辨率

如果输出范围是 0~5 V:

如果输出范围是 0~2.5 V:

这对 heater / bias 调谐通常是够用的。

普通 DAC 往往只能输出几 mA,后面还要加运放或驱动器;而TPAFEA003A 的 Heater Bias 每路能 source/sink 60 mA,说明它可以直接驱动一定功耗的片上 heater 或偏置网络。

如果 5 V、60 mA,单通道外部负载功率最高量级为:

当然实际热设计要看通道同时开启数量、负载、电源和封装散热。

GDAC:4 路通用电压 DAC

还有 4 路 12-bit general purpose voltage output DACs,GDAC

参数

数值

通道数

4

分辨率

12 bit

输出范围

0~2.5 V 或 0~5 V

输出能力

±10 mA source/sink

这 4 路 GDAC 比 Heater Bias 输出能力小,适合一般偏置、参考电平、阈值设置等。第 1 页还说明,这些 GDAC 可以被复用为比较器负输入端的 DAC 阈值。

内部 12-bit、500 kSPS SAR ADC 主要用于系统监测,如果按 12 bit 理想分辨率估算:

如果某个监测电流满量程是 50 µA:

如果满量程是 10 mA:

但这只是理想码重,不等于实际精度;这个简版 datasheet 没有给出 ADC 的 INL、DNL、噪声、采样保持、输入阻抗、参考误差等详细规格,所以不能据此推导真实测量精度。(操)

总之

我其实不是很熟悉这个信号链,就是看见DAC输出这么大电流有点好玩;如果要做硅光模块或类似多路光电控制系统,它非常有针对性。
