GD32E230G6U6TR是一款内置比较器 + 5 通道 DMA 控制芯片

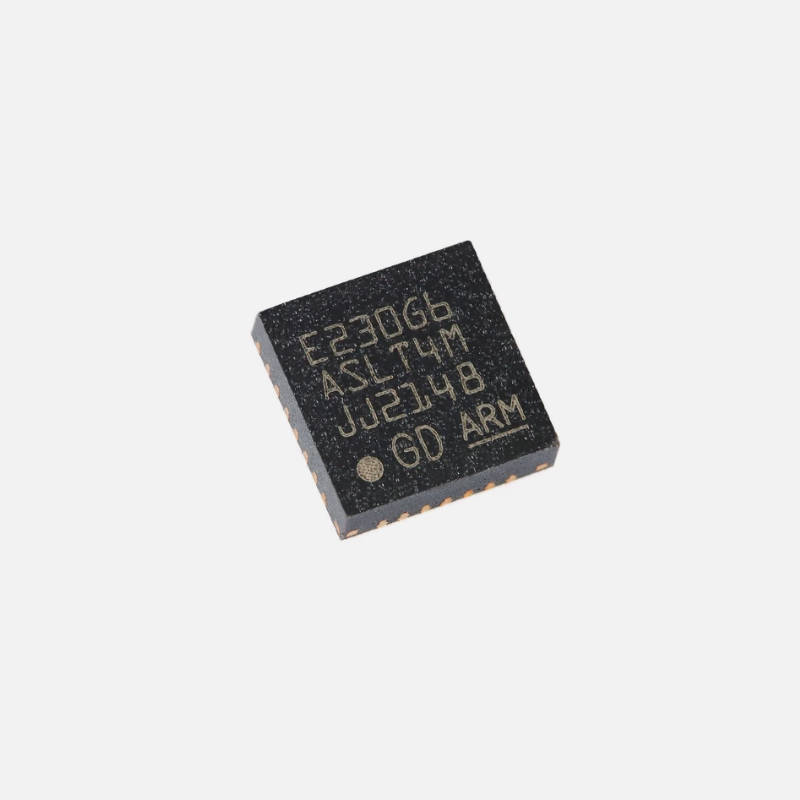

GD32E230G6U6TR

型号介绍 GD32E230G6U6TR 是一款采用 QFN28 小型封装的 32 位通用 MCU，它的核心运算单元为 ARMv8‑M 架构 Cortex‑M23 处理器，最高工作主频 72MHz，搭载单周期硬件乘法器与 17 周期硬件除法器，内置 NVIC 嵌套中断控制器、24 位 SysTick 定时器，仅支持 SWD 单线调试接口，无 JTAG 电路，简化硬件布线。存储配置固定为 32KB 片内 Flash 与 6KB 硬件奇偶校验 SRAM，Flash 官方标称最少 10 万次擦写寿命，85℃环境下数据可保存 10 年；封装为 QFN28 贴片，整机引出 23 路 GPIO 引脚，其中 PA8~PA15、PB3~PB7 等引脚具备 5V 耐压特性，可直接兼容外部 5V 逻辑电平，省去电平转换外围电路。芯片内置完整时钟系统，自带 8MHz、28MHz、40kHz 三路内部 RC 振荡器，同时 PF0、PF1 引脚引出高速外部晶振接口，支持 4~32MHz 外部晶振输入，搭配片内 PLL 倍频电路最高输出 72MHz 系统时钟；RTC 模块可选用 40kHz 内部 RC 驱动，因封装限制无 32.768kHz 低速晶振引脚 PC14、PC15。总线采用 AHB + 双 APB 架构，AHB、APB1、APB2 总线最高时钟均为 72MHz，配套 5 通道独立 DMA 控制器，可实现内存与外设之间数据搬运，降低 CPU 占用。

主要特性 内核：ARM Cortex‑M23，最大 72MHz Flash：32KB；SRAM：6KB 封装：QFN28， 工作电压：1.8~3.6V；ADC 工作最低 2.4V 温度：工业级 -40℃ ~ +85℃ 高级定时器 TIM0 ×1 通用 16 位定时器 ×4（TIM2/13/15/16） 基础定时器 TIM5 ×1

应用领域 通信与光模块设备 工业测控与传感设备 消费电子设备
