RoMa v2稠密匹配·低纹理物体的亚像素坐标映射

当物体没有纹理，如何让算法依然认得它

RoMa v2 · CVPR 2025 稠密特征匹配 · 亚像素级坐标映射 · 2026.07

工业视觉里有这样一类普遍的难题：被测物体表面光滑、颜色单一、几乎没有可辨识纹理——一块冲压金属件、一片空白注塑壳、一卷无图案的织物、一块磨砂玻璃、一片裸 PCB。

它们的共同点是：放在与自身颜色或材质相近的背景上时，传统视觉算法几乎束手无策。任务其实很朴素——把模板图上标定好的测量点，精确搬到当前检测图上，误差不超过 1 个像素。

颜色分割失效、模板匹配失效、SIFT/ORB 提不出关键点——这是典型的"低纹理 + 同材质"困局，而它横跨金属、塑料、玻璃、织物、电子众多行业。

这篇文章记录我们用 RoMa v2（CVPR 2025 当下的 SOTA 稠密匹配模型）在 RTX 5060 Ti 上做的一次完整实测：从环境搭建、方法落地，到 9 组递增难度测试，最终给出亚像素级的坐标映射精度。本文以金属冲压件为具体示例，但方法本身对所有低纹理/同材质场景通用。

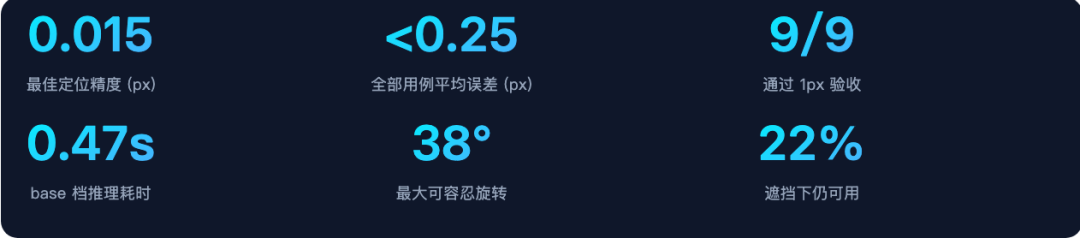

0.015最佳精度(px)

9/9通过1px验收

0.47s单帧推理

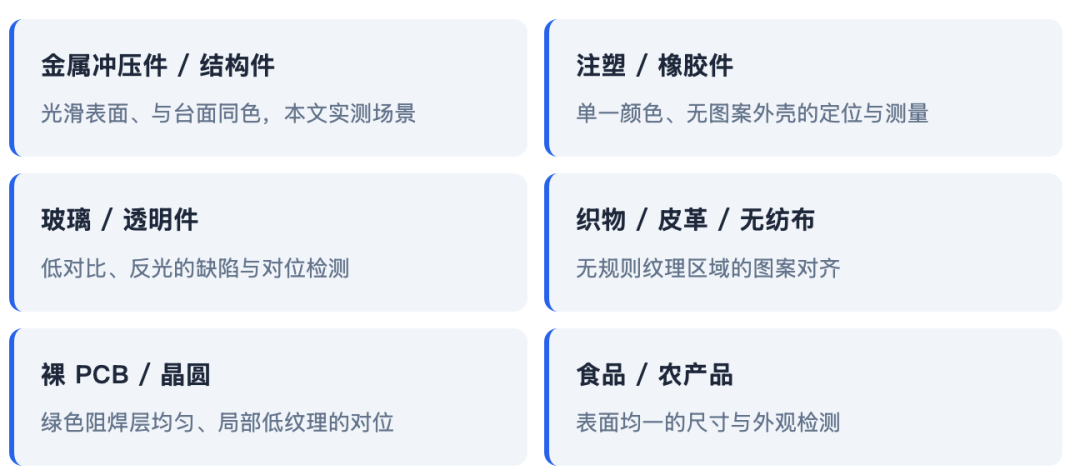

这个方案适用于哪些场景

共同特征：同一物体的两个状态（位移 / 旋转 / 缩放 / 光照变化 / 局部遮挡），需要建立稠密对应关系。

一、为什么传统方法会失效

面对低纹理 + 同材质的物体，我们逐一尝试过常规方案：

关键差异在于：传统方法依赖"局部纹理"，而 RoMa v2 依赖"全局语义"。它的 DINOv3 编码器经过 1.7 亿张图自监督预训练，能理解"这是物体的边界、那是背景的噪声"，即使两者像素值几乎相同。

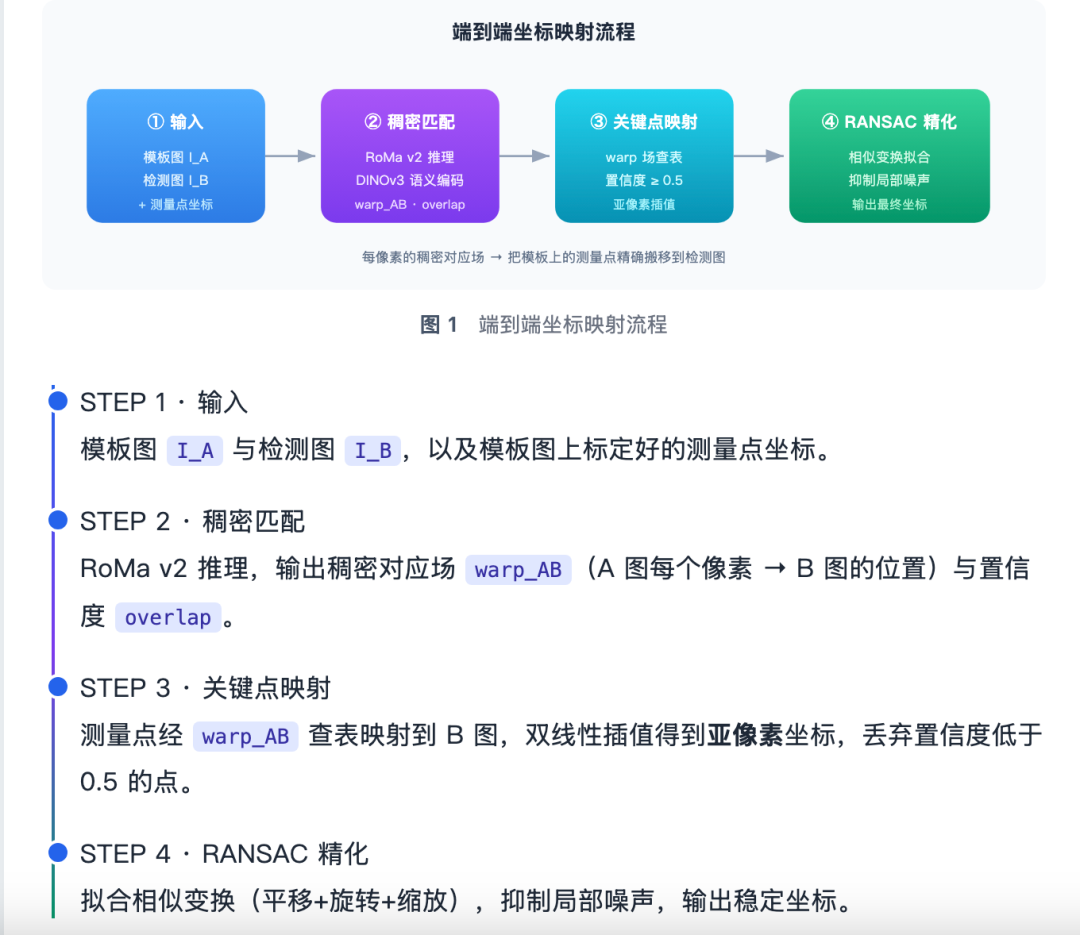

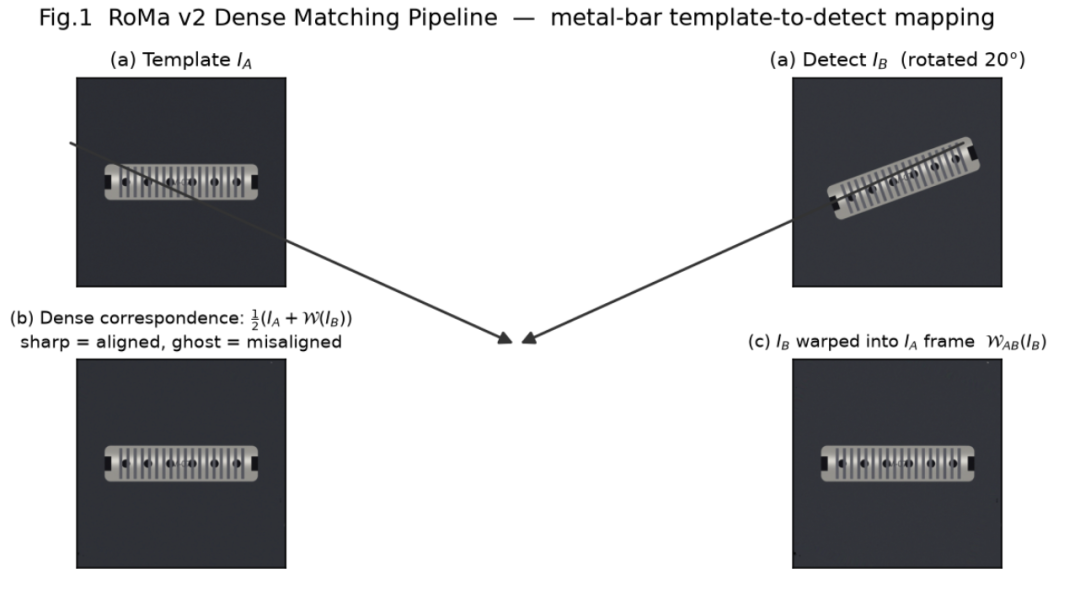

二、方法：四步完成坐标映射

核心代码只有几行：

model = RoMaV2(); model.apply_setting("precise") preds = model.match(I_A, I_B) warp_AB, overlap = preds["warp_AB"], preds["overlap_AB"]

三、实测：9 组递增难度测试

为了不"只跑一张图就下结论"，我们搭了一个测试电池（test battery）：固定一张以金属冲压件为例的精细模板，派生出 9 张检测图，覆盖平移、旋转、缩放、光照、遮挡、综合扰动，难度从"易"到"极"。每张图都带数学严格一致的 ground truth，可计算真实像素误差。

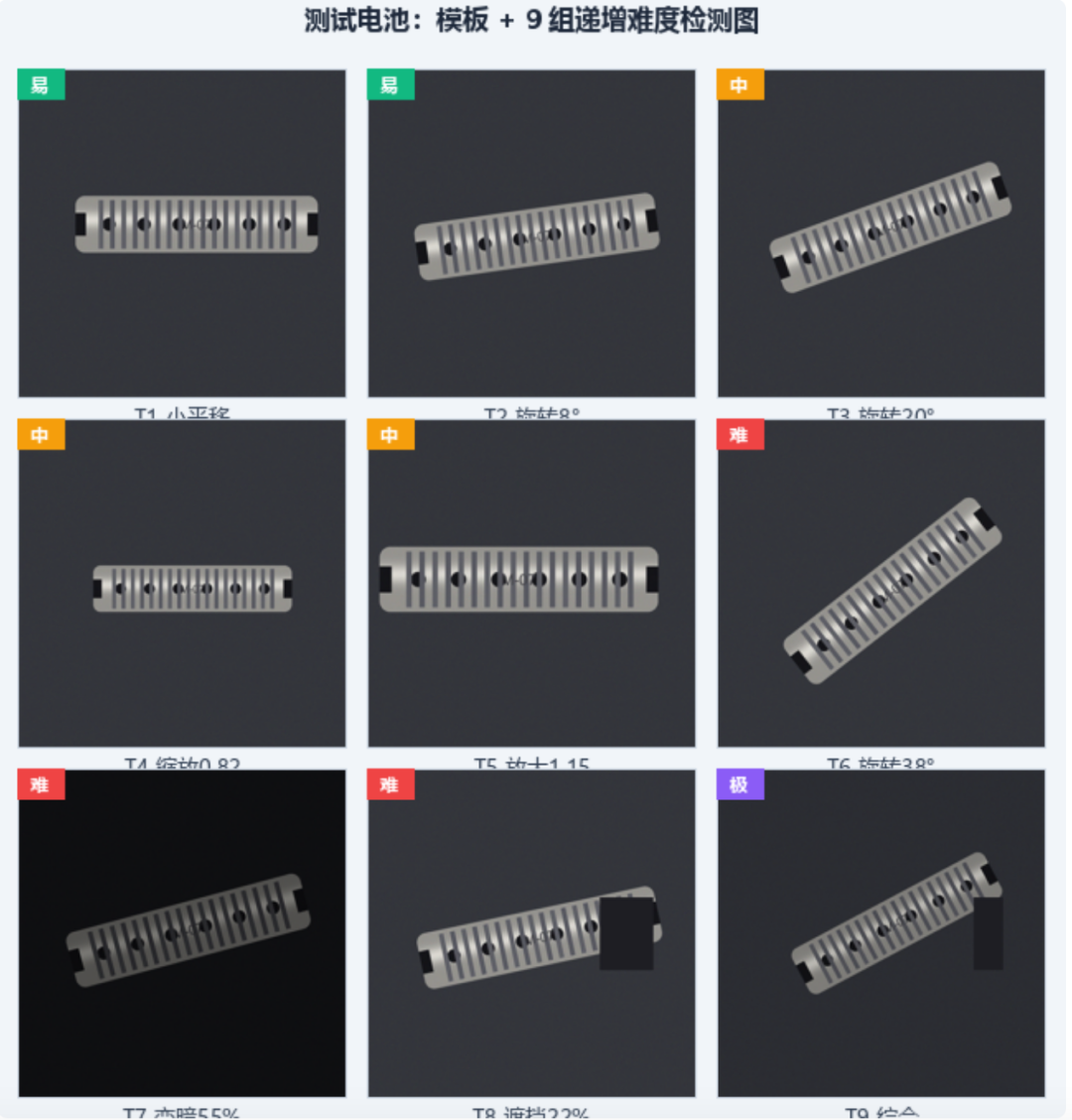

图 2　测试电池：模板 + 9 组检测图，左上角色块标注难度（绿易 / 黄中 / 红难 / 紫极）

精度结果

在 precise 档（1280×1280 双向匹配）下，全部 9 组用例的定位误差：

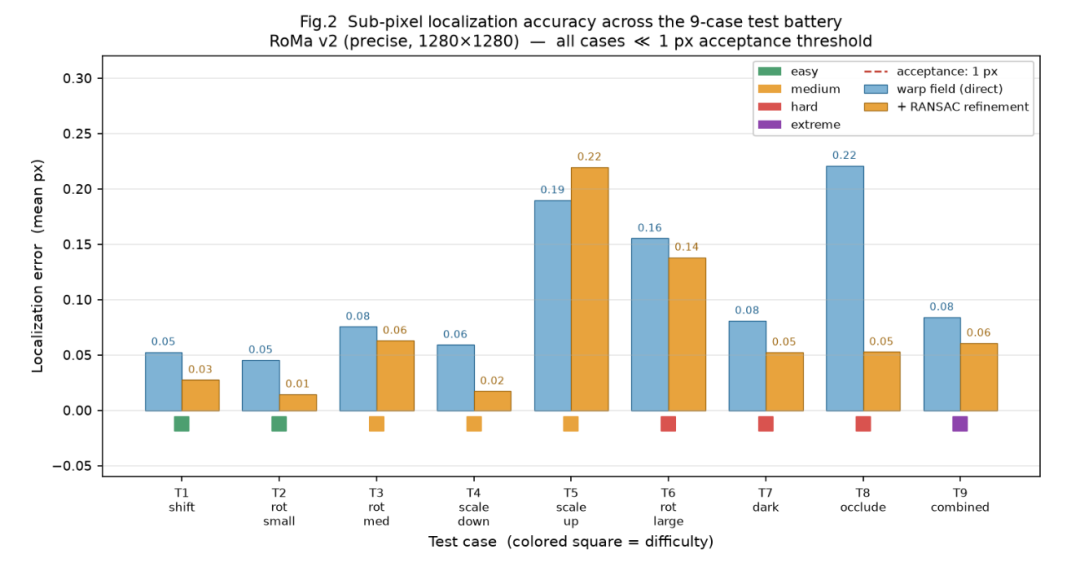

图 39 组用例的定位误差。蓝色=warp 直接映射，橙色=+RANSAC 精化。红色虚线为 1px 验收线。

所有柱子都远远低于 1px 红线。最好的案例达到 0.015 px，最难的综合扰动（旋转 28° + 缩放 + 遮挡 + 变暗）也只有 0.061 px。

RANSAC 精化的价值：在遮挡案例（T8）上，直接 warp 误差 0.221 px，经 RANSAC 精化后降到 0.053 px——这正是第四步的意义：用全局几何一致性抹掉局部匹配的抖动。

鲁棒性

我们还想看模型在不同扰动下的"信心"。下图是 9 组用例的置信度热力图（越亮越自信）：

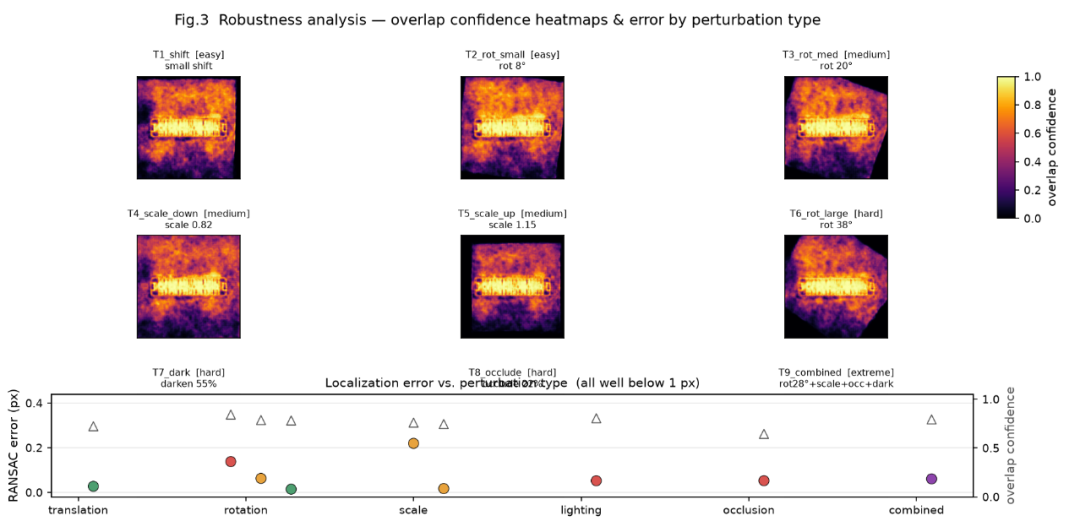

图 4上：9 组用例的置信度热力图。下：按扰动类型分组的误差散点（均远低于 1px 线）。

可以看到：即使物体被遮挡或变暗，模型在可见区域仍保持高置信度，这正是稠密匹配 + 语义编码的优势——它不像关键点法那样"一处丢失全盘崩溃"。

四、一个反面案例

我们也用真实产线图试过——结果模型匹配失败。但排查后发现，根因不在模型，而在数据本身：

两张被当作"模板↔检测"的图，经置信度检验、warp 变换检验、相位相关检验，确认其实是两个不同的部件（缺口数量、有无文字标记、曲率都不同）。RoMa 的"失败"是诚实的——它如实报告了"这两张图无法建立对应"。

这恰恰揭示了一个额外价值：稠密匹配模型天然具备"质检"能力。当置信度整体偏低，本身就是"当前物体与模板不符"的信号——可以顺带做成异物 / 错件检测。前提是：输入的模板图与检测图必须是同一物体的可匹配状态。

五、工程落地：那些方案没提到的坑

把论文 demo 跑通，和"产线能用"之间，差着一堆坑。本次实测我们踩平了 4 个：

坑一　RTX 5060 Ti 是 Blackwell 架构

它的算力代号 sm_120，稳定版 PyTorch 根本认不出这张卡。必须用 nightly + cu128 轮子：

pip install --pre torch torchvision --index-url https://download.pytorch.org/whl/nightly/cu128

实测验证：torch.cuda.get_device_capability() 返回 (12, 0)，正确识别。

坑二　Windows 原生能跑（关键发现）

RoMa v2 依赖的 fused-local-corr 算子只发布 Linux wheel。但好消息是：源码里内置了纯 PyTorch 回退实现 native_torch_local_corr——Windows 上装不上 fused 算子时自动启用，功能完全等价，只是稍慢。不需要 WSL，不需要 Linux。

坑三　构建后端的小问题

仓库默认用 uv_build 后端，在 Windows editable 安装会失败。换成标准 setuptools 即可。

坑四　性能档位的取舍

RoMa v2 提供 4 档精度，按需取舍：

图 5稠密匹配可视化。左上：模板与检测；左下：两者经 warp 对齐后的融合图（物体锐利无重影 = 对齐成功）；右下：检测图经 warp 映射回模板坐标系。

六、ONNX 部署：从 Python 走向 Java 产线

Python + PyTorch 适合研发验证，但产线服务化通常要求 Java。我们把模型导出为 ONNX，用 Java 加载推理，并在 RTX 5060 Ti 上跑通了 CUDA GPU 加速。

导出与验证

用 romav2-onnx 工具链导出 base 档（640×640）ONNX，CPU 对照 PyTorch 输出通过 atol=0.02 验证。ONNX 的输入输出极干净：进两张 [B,3,640,640] 图，出 warp_AB + overlap_AB。

四方引擎精度对比

我们在同一 9 例测试电池上跑了四个引擎——Python PyTorch、Java 官方 ORT、Java ByteDeco ONNX（CPU + CUDA）：

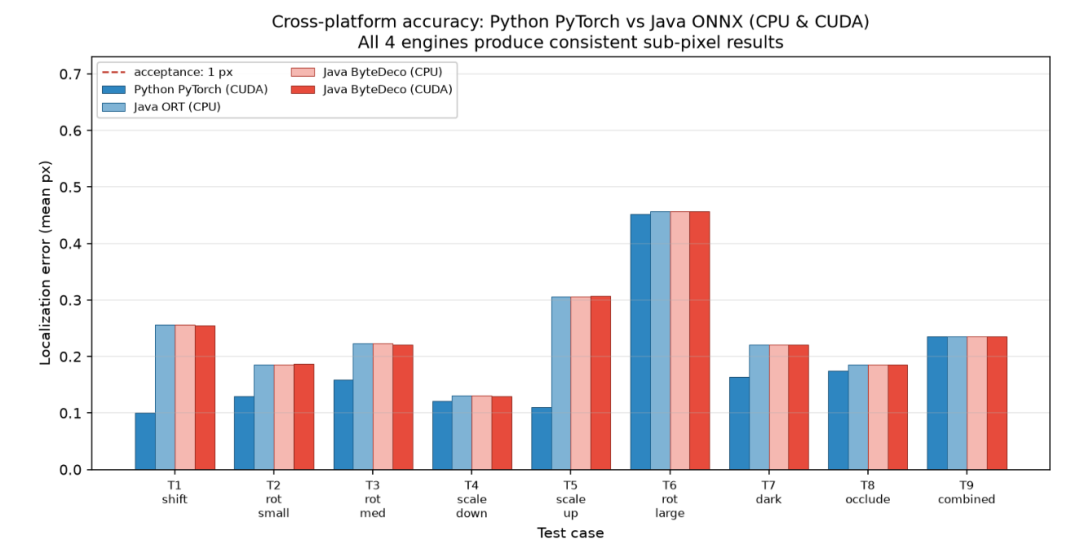

图 6四个引擎的定位精度对比。Python PyTorch (CUDA)、Java 官方 ORT (CPU)、Java ByteDeco (CPU)、Java ByteDeco (CUDA)。

结论：四个引擎全部通过 1px 验收。Java 与 Python 的最大差异仅 0.197 px——跨语言、跨引擎部署无损精度。Java ByteDeco 的 CPU 与 CUDA 输出完全一致，证明 GPU 推理结果可靠。

速度对比：CUDA 加速 16 倍

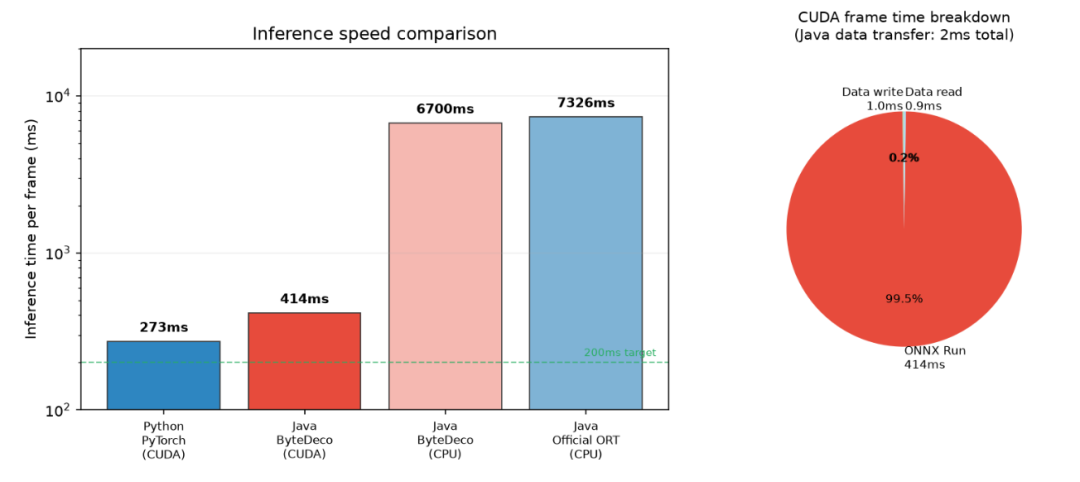

图 7左：四个引擎推理速度对比（对数轴）。右：Java CUDA 单帧耗时拆解。

Java CUDA 版稳定在 414 ms/帧，比 CPU（6700ms）快了16 倍。计时拆解显示：Java 层数据搬运仅 2ms（write 1ms + read 1ms），414ms 几乎全是 ONNX Runtime 推理本身。

414ms vs Python 273ms 的差距来自哪里？不是 Java 慢，是推理引擎差异。Python 的 273ms 是 PyTorch 原生推理（含 cuDNN 层融合 + Triton 动态 kernel），而 Java 的 414ms 是 ONNX Runtime（通用推理引擎，逐算子执行，有 85 个 GPU-CPU Memcpy 回退节点）。Java 层已做到零浪费（2ms 数据搬运），414ms 是 ONNX Runtime CUDA EP 的当前性能水平。

ByteDeco GPU 方案的关键：自带 CUDA 运行时

RTX 5060 Ti 是 Blackwell 架构（sm_120），官方 com.microsoft.onnxruntime 的 Maven 包不含 sm_120 kernel。而 ByteDeco 的 onnxruntime-platform-gpu 自带了完整的 CUDA 12.9 + cuDNN 9 运行时（含 sm_120 编译的 kernel），无需额外安装 CUDA toolkit：

<dependency> <artifactId>onnxruntime-platform-gpu</artifactId> <version>1.22.0-1.5.12</version> </dependency> <dependency> <artifactId>cuda-platform</artifactId> <version>12.9-9.10-1.5.12</version> </dependency>

启动时用 java.library.path 指向 JavaCPP 缓存目录里的 native DLL，CUDA EP 即可在 sm_120 上运行。这是目前 Java 生态中唯一开箱即用支持 RTX 5060 Ti 的 ONNX 方案。

七、结论与建议

一句话：RoMa v2 在正确的输入上，能稳定输出亚像素级坐标映射，完全达到甚至远超产线 1px 验收要求。而它的适用范围远不止金属件——只要是"同一物体的两个状态"，低纹理与同材质都不再是障碍。

落到决策上：

适用模板与检测是同一物体的两个状态（位移 / 旋转 / 缩放 / 光照变化 / 局部遮挡）。 增值置信度场可顺带做错件 / 异物检测。 JavaByteDeco onnxruntime-platform-gpu 自带 CUDA 12.9 + sm_120 kernel，RTX 50 系开箱即用，414ms/帧。 慎用双目立体大视差、或两个本质不同的物体。 性能要压到 200ms 内，走 TensorRT EP（需额外配置）或 Python PyTorch 原生（273ms）。

本案例从 Python 研发验证到 Java ONNX 产线部署，全链路打通，精度无损。
