网传英伟达roadmap遭遇重大挫折,新一代Kyber延期

作者头像
通信行业搬砖工
发布2026-07-07 16:28:57
发布2026-07-07 16:28:57
30
举报

2026年7月6日,半导体领域权威研究机构SemiAnalysis发布报告称,英伟达专为2027年Rubin Ultra芯片设计的下一代机架级架构Kyber系列,因核心电路板制造遭遇严重技术瓶颈,已被迫推迟超过12个月,预计至2028年才能面世。

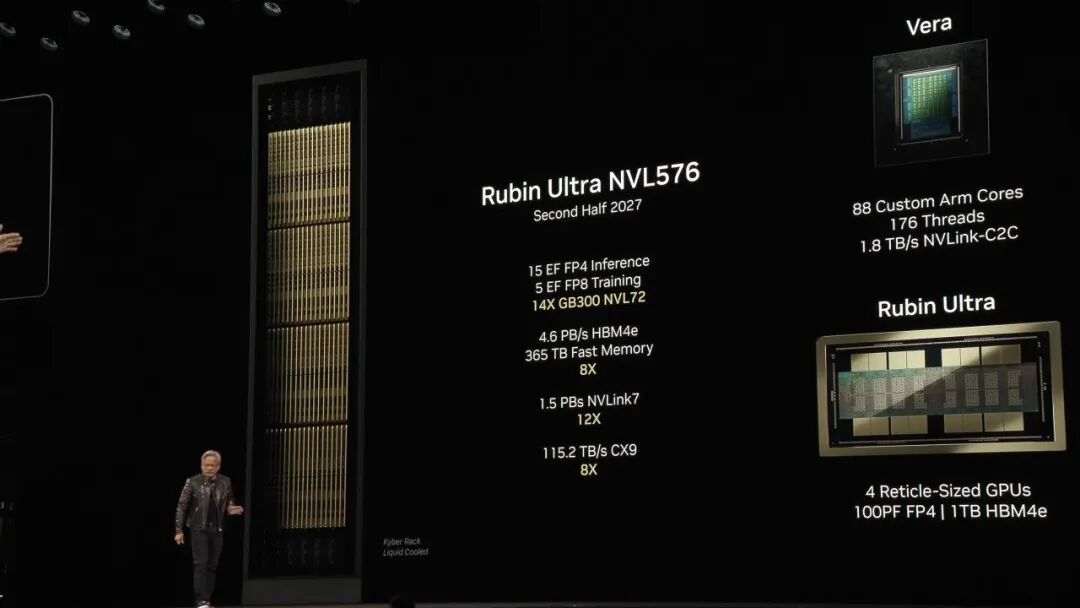

作为黄仁勋在GTC 2026上亲自展示的“杀手锏”,Kyber系统原计划通过革命性的空间重构,在单一机架内集成144块顶尖GPU,使其作为一台巨型算力单元协同工作。然而,这一雄心勃勃的激进路线图如今正撞上物理世界与制造工程的硬墙。

据媒体消息,阻碍Kyber落地的直接技术瓶颈是一块被称为“正交中板(Orthogonal Midplane)”的超高层印刷电路板。为了干掉机柜内部数以万计的复杂铜缆、实现极致的信号传输效率,英伟达将算力板旋转90度垂直插入机架,但这导致该中板的压合层数达到了惊人的78层,线宽与线距被逼至25μm的材料学极限。在超高频SerDes信号传输下,任何微米级的气泡或物理形变都会导致整块主板报废,量产良率在短期内根本无法攻克。

为了挽回局面,英伟达曾试图推出将两台现有机柜背靠背硬连的过渡方案(NVL72x2),但在过去一个月中遭到了微软、亚马逊、谷歌等云服务巨头(CSP)的集体强烈抵制。大厂普遍认为该折中设计在数据中心运维、散热以及功耗(单柜预计达600kW)上面临高昂的隐性成本,不符合AI投资进入“算账期”后的ROI(投资回报率)诉求。目前,英伟达已彻底取消该备用方案。

受此事件影响,原本预期在2027年爆发的高端PCB与先进材料(如M9级覆铜板)供应链遭遇重创,多家具备相关业务的亚洲供应链厂商股价在今日开盘后出现重挫。

不过,研究机构普遍强调,这仅是机架工程维度的困局。英伟达当前基于Blackwell和标准Rubin架构的系统生产依然强劲,预计今年秋季将如期向八大云合作伙伴出货,但这一长达一年的高端真空期,无疑给追赶中的AMD公司的Helios系统、谷歌自研的TPU 8t等对手,留出了极为宝贵的非线性超车窗口。

说到这里,如果您站在深度学习工程、大模型通信拓扑以及数据中心架构的专业视角来看,Kyber的延期不仅仅是一次供应链危机,它更宣告了AI基础设施层一个时代的结束。

1. 为什么144域(NVLink Domain)对大模型如此致命?

在传统的以太网或InfiniBand网络中,GPU之间的通信存在极高的协议栈延迟。而英伟达的护城河在于NVLink,它能让多块GPU直接共享内存,形成一个统一的算力池。

  • 目前瓶颈: 从Blackwell到第一代Rubin,英伟达在物理机架上的极限是NVL72(即72块GPU互联)。
  • 千亿参数的硬伤: 随着当今前沿模型的参数量迈向十万亿级别,单个模型的“激活状态”和中间权重过于庞大。如果不能在一个NVLink域内吞下整个模型,数据就必须跨越机柜、通过光纤互联,其网络延迟会激增数倍甚至数十倍。
  • Kyber的本质: 它原本是要实现NVL144(单柜144块GPU内存直连)甚至后续的NVL576,这是为了让超大模型实现真正“无缝并行”的工业皇冠。Kyber的推迟,意味着在2028年之前,万亿参数模型的单体网络扩展性(Scale-up)将被物理锁死在72块卡的极限上。接下来的大模型训练,必须在软件算法端去补硬件工程的短板。

2. 软件算法的“物理反噬”:硬件快跟不上软件迭代的步伐了

过去三年,大模型软件层遵循着严苛的Scaling Law,要求算力每几个月就翻倍。英伟达为了迎合这种非理性的繁荣,将原本两到三年的硬件研发周期强行压缩至“一年一代”。

  • 工程跌落神坛: 硬件制造有其不可违背的物理规律。除了78层PCB的微观失效外,几天前业内还爆出台积电在四芯片的CoWoS-L先进封装上也撞上了良率死墙,迫使英伟达不得不将Rubin Ultra芯片性能临时“对半砍”变更为双芯片。
  • 从芯片竞争走向系统工程: 这证明,单纯靠“在硅片上堆核心”的红利已经快抽干了。AI算力的瓶颈已经彻底从“算力”转移到了“互联与功耗”。

3. 给异构AI芯片生态送来的“非线性窗口”

在技术路线图完备时,英伟达凭借CUDA生态和完美的硬件迭代速度让对手绝望,但Kyber的延期打破了这种非线性碾压:

  • TPU这类专用ASIC迎来反扑机会: 谷歌的TPU和亚马逊的Trainium,从来不追求英伟达那种通用GPU“单柜吞噬一切”的万能通用性,而是通过光线路切分(OCS)和针对特定大模型拓扑进行定制化魔改。
  • Kyber缺席的18个月,大厂会发现,既然买不到完美的通用巨型计算机Kyber NVL144,那么针对特定Transformers或后续新架构(如Mamba、SSM等)进行全栈软硬一体优化的定制化ASIC芯片,其性价比和按时交付的确定性将大幅跃升。AI算力基础设施市场将正式从英伟达“一家独大”,加速滑向“通用GPU与专用ASIC分庭抗礼”的异构时代。
