GD30LD1002WETR-I，0.5~5.2V 可调工业宽温线性稳压器

GD30LD1002WETR-I

型号介绍 GD30LD1002WETR-I 是高精度可调低压差线性稳压器，它拥有区别于普通小电流 LDO 的宽电压适配能力。它的推荐输入电压区间为 1.4V 至 6.5V，最低 1.4V 的输入阈值能够适配单节锂电池、多串低压电池等低电压供电系统；输出电压依靠 FB 引脚外接分压电阻自由调节，调节范围覆盖 0.5V~5.2V，内部固定 0.5V 基准源，输出电压计算公式为\(V_{OUT}=0.5\times(1+R_1/R_2)\)，原厂手册还配套给出 0.5V、1.0V、3.3V、5.0V 等常用电压档位对应的标准分压电阻阻值，工程师可直接选用，大幅简化电源调试工作。在输出精度层面，器件在全输入电压、全负载电流、全工作温度区间内，输出误差控制在 ±1% 以内，线性调整率典型 0.1mV/V、负载调整率仅 0.3mV/A，面对电网波动、负载瞬间切换时，输出电压波动极小，适合为主控芯片、射频单元等对供电精度敏感的器件供电。

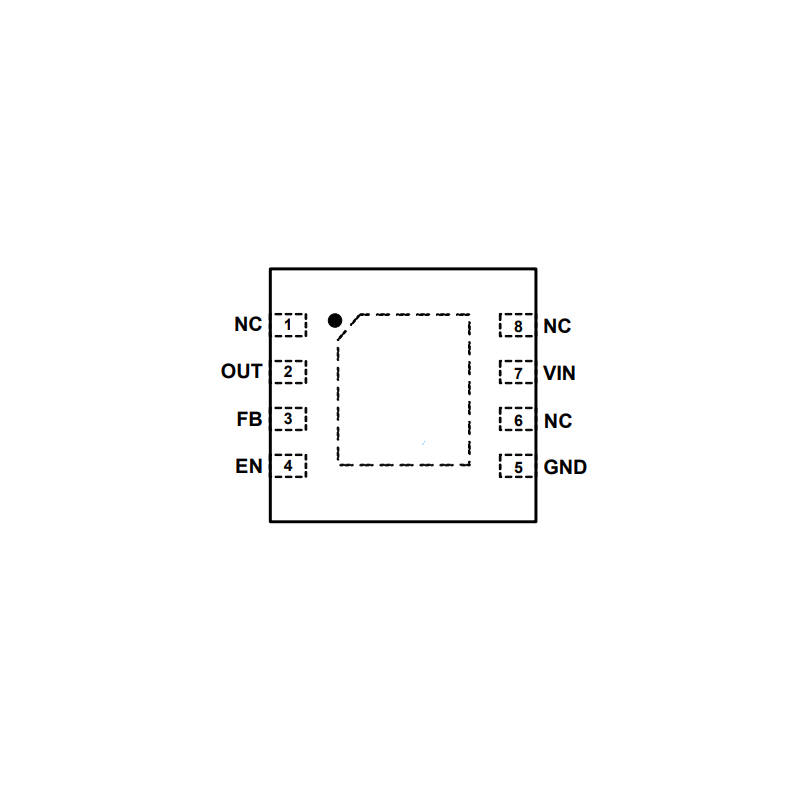

主要特性 输入电压：1.4V ~ 6.5V，支持低压电池供电场景 输出电压：0.5V ~ 5.2V，通过外部分压电阻可调 输出精度：全负载、全电压、全温域误差 ±1% 超低压差：1.2A 满载下最大压差 200mV，低压输入场景效率高 保护机制：限流保护、短路保护、热关断、欠压锁定 UVLO 控制功能：EN 使能引脚，关断静态电流最大仅 25μA 工作结温：-40℃ ~ 125℃，工业级宽温 封装：DFN8 外露散热焊盘，散热能力强

应用领域 无线通信基础设施 工业设备 消费电子设备
