DuckPGQ 论文详解

前段时间分享了几篇图数据库相关的文章, 从递归实现的近邻查询、N度关系、最短路径查询详见这篇:DuckDB出手，图数据库赛道将不复存在. 到以线性代数为基础通过稀疏矩阵来描述图的关系实现每秒数十亿条边的检索详见这篇:图数据库搅局者｜每秒处理数十亿条边. 再到关系数据库SQL:2023 PGQ标准测出炉, Oracle 23i, DuckDB, PostgreSQL 纷纷内置PGQ的特性详见这2篇:Oracle慌了｜PG也将内置PGQ特性、这个赛道没戏了｜DuckDB 正式发布PGQ，附详细使用说明

DuckDB PGQ引以为傲的则是他的CSR, 今天就用DuckPGQ 这篇论文揭开CSR(Compressed Sparse Row)的秘密, 结合DuckDB 向量化将发挥CSR的巨大性能优势.

1 前置知识

好的，为了完全理解《DuckPGQ: 高效处理分析型关系数据库中的属性图查询》这篇论文，你需要了解一些来自数据库系统和图论领域的基础知识。

这篇论文的核心思想是：我们能否不从头搭建一个全新的图数据库，而是利用现有成熟、高效的 分析型关系数据库（Analytical RDBMS） 技术，通过巧妙的扩展，让它也能高效地处理图查询？

下面我将为你分解这些必备的基础知识，并用通俗的语言和图示来解释。

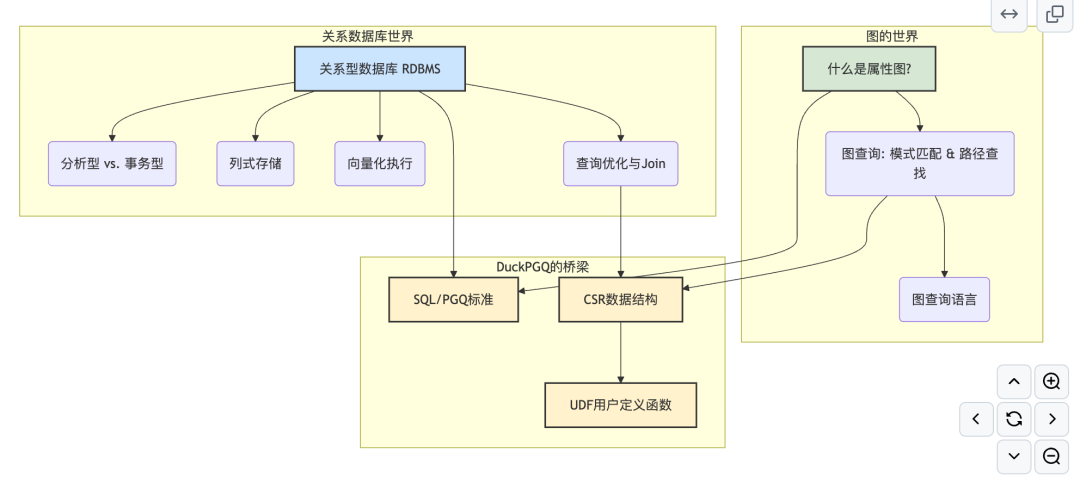

核心知识域

为了更好地理解，我们可以将所需知识分为两大块：

1. 关系数据库世界 (The Relational World)：论文中作为基础的系统（DuckDB）属于这个世界。
2. 图的世界 (The Graph World)：论文想要解决的问题（属性图查询）属于这个世界。

这篇论文就是在这两个世界之间搭建了一座桥梁。

1. 关系数据库世界 (The Relational World)

这是理解论文技术基础的关键。DuckDB 是一个顶尖的分析型关系数据库，论文充分利用了它的特性。

1.1 关系型数据库 (RDBMS) 与 SQL

• 是什么：你可以把它想象成一堆由行和列组成的二维表格（比如 Excel）。每个表有严格定义的列（字段），每行是一条记录。SQL (Structured Query Language) 是我们用来操作这些表格（增、删、改、查）的语言。
• 为什么重要：论文的目标就是在一个基于这种模型的系统上执行图查询。它把图数据也存放在二维表中。

1.2 分析型 (OLAP) vs. 事务型 (OLTP) 数据库

• 是什么：
  • 事务型 (OLTP - Online Transaction Processing)：主要用于处理大量、短小的日常交易。比如银行转账、下订单。特点是：快速读写单条或少量几条记录。
  • 分析型 (OLAP - Online Analytical Processing)：主要用于数据分析和商业智能。比如“统计上个季度所有商品的总销售额”。特点是：需要扫描大量数据（甚至整张表）进行复杂的聚合计算。
• 为什么重要：DuckDB 是一个分析型数据库。这意味着它天生就为快速扫描海量数据和复杂计算做了优化。这篇论文认为，许多图分析任务（比如找出所有符合某种模式的路径）本质上也是一种复杂的分析，因此分析型数据库是正确的起点 。

1.3 列式存储 (Columnar Storage)

是什么：传统数据库按行存储数据，而列式存储按列存储。

# 假设我们有一个学生表
ID | Name  | Major
---|-------|-------
1  | Alice | CS
2  | Bob   | EE
3  | Carol | CS

# 行式存储 (磁盘上)
[1, "Alice", "CS", 2, "Bob", "EE", 3, "Carol", "CS"]

# 列式存储 (磁盘上)
[1, 2, 3]  ["Alice", "Bob", "Carol"]  ["CS", "EE", "CS"]

为什么重要：对于分析查询（比如“统计有多少学生是CS专业的？”），列式存储只需要读取 Major 这一列的数据，而不需要加载 ID 和 Name 列，大大减少了 I/O 。这对于需要扫描节点或边某一特定属性的图查询非常有利。

1.4 向量化执行 (Vectorized Execution)

是什么：传统数据库处理数据是“一次一条记录”（Tuple-at-a-time）。而向量化执行是“一次一批记录（一个向量）”。CPU 一次处理一个数据块（比如 1024 个值），而不是一个一个地处理。

# 传统方式 (像零售)
for each record in table:
  process(record)  // 每次处理一个

# 向量化方式 (像批发)
for each vector in table:
  process_vector(vector) // 每次处理一批

为什么重要：它极大地减少了函数调用的开销和 CPU 指令的分支预测错误，性能提升可达 10-100 倍 。论文中提到的路径查找算法就是以向量化的方式实现的，可以同时处理上百个查找任务 。

2. 图的世界 (The Graph World)

这是论文要解决的问题域。

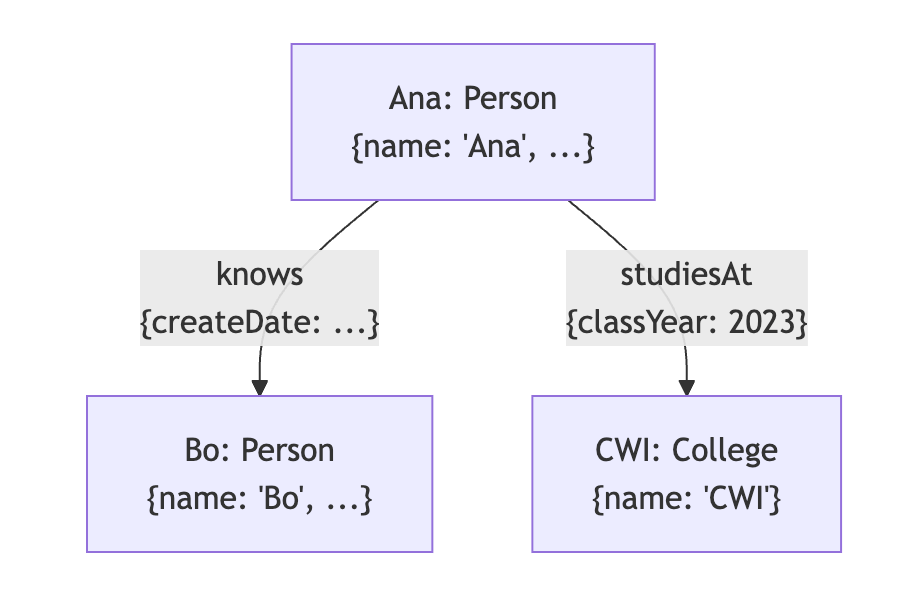

2.1 属性图 (Property Graph)

• 是什么：这是目前最流行的图数据模型 。它由以下部分组成：
  • 顶点 (Vertices)：也叫节点，表示实体，如“人”、“公司”。
  • 边 (Edges)：表示顶点之间的关系，如“认识”、“投资”。边是有向的。
  • 标签 (Labels)：为顶点和边分类，如一个顶点可以有 Person 和 Student 两个标签。
  • 属性 (Properties)：以键值对（Key-Value）形式存储在顶点和边上的详细信息，如一个 Person 顶点可以有属性 {name: "Ana", birthDate: "..."}。



• 为什么重要：这是论文要处理的数据模型。整个 SQL/PGQ 标准就是围绕着如何在 SQL 中描述和查询这种图 。

2.2 图查询的核心任务

• 模式匹配 (Pattern Matching)：在一个大图中，寻找所有符合特定结构子图的实例。例如，“找到所有叫 Ana 的人，她认识另一个人，并且她还在某个大学学习” 。这在 SQL 中通常通过一系列的 JOIN 操作来实现。
• 路径查找 (Path Finding)：寻找两个或多组顶点之间的路径。例如，“找到从 Ana 到 Bo 的最短社交关系路径” 。这是传统 SQL 难以优雅、高效表达的任务，尤其是当路径长度不固定时（称为 Kleene-star 或递归查询）。

3. DuckPGQ 搭建的桥梁

了解了以上两个世界后，就可以理解 DuckPGQ 是如何将它们连接起来的。

3.1 SQL/PGQ 标准

• 是什么：这是国际标准 SQL:2023 中新增的一个部分，它定义了一套标准的语法，让用户可以在 SQL 中进行图的模式匹配和路径查找 。论文中的 MATCH 语法就来源于此。
• 为什么重要：它为在关系数据库中进行图查询提供了“官方语言”，使得论文的工作不是一个孤立的、自定义的实现，而是遵循了一个未来的行业标准。

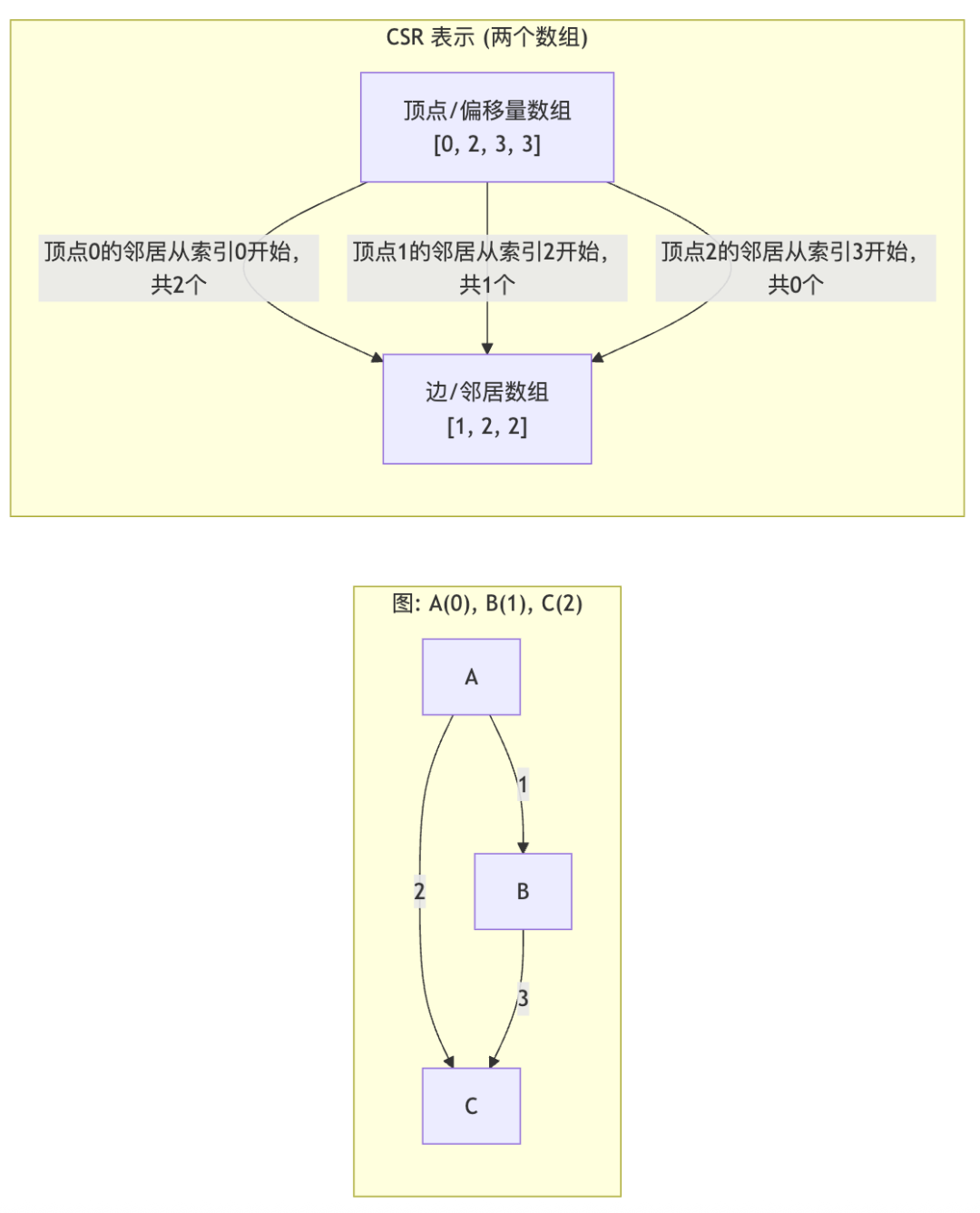

3.2 CSR (Compressed Sparse Row)

• 是什么：这是一种非常紧凑、高效地存储图（特别是稀疏图，即节点很多但边相对较少）连接关系的数据结构。它主要用两个数组来表示整个图：
  1. 一个边数组 (Edge Array)：连续存放所有顶点的邻居。
  2. 一个顶点/偏移量数组 (Vertex/Offset Array)：记录每个顶点在边数组中的“邻居”开始的位置。
• 为什么重要：当进行路径查找（如广度优先搜索 BFS）时，需要在图上频繁地从一个节点跳转到它的邻居。CSR 结构将一个节点的所有邻居都存放在连续的内存空间中，这对于 CPU 缓存非常友好，遍历速度极快 。论文的核心创新之一就是能够即时（on-the-fly）、并行地将表数据快速转换成 CSR 格式来进行路径查找 。

3.3 UDF (User-Defined Function)

• 是什么：用户定义函数。它允许开发者用 C++ 等语言编写自己的函数，然后在 SQL 查询中像内置函数（如 SUM()、AVG()）一样调用。
• 为什么重要：DuckPGQ 的巧妙之处在于，它没有去大改 DuckDB 的核心代码。而是将图特有的、复杂的操作（如创建 CSR、在 CSR 上执行多源最短路径算法）封装成几个高效的 UDF 。这样，一个复杂的图查询就被翻译成了一个包含这些特殊 UDF 的标准 SQL 查询，然后交由 DuckDB 的查询引擎去执行 。这大大降低了开发和维护成本。

总结

所以，要读懂这篇论文，你的知识储备应该像这样：

1. 你知道关系数据库用表来存数据，用 SQL 来查询。
2. 你明白分析型数据库擅长处理涉及海量数据的复杂计算，其背后的功臣是列式存储和向量化执行。
3. 你知道属性图是“点-线-标签-属性”的数据模型，常见的查询是模式匹配和路径查找。
4. 带着这些知识，你就能看懂论文是如何通过 SQL/PGQ 这个新标准，将图查询翻译成 SQL，并利用UDF调用一个在CSR 这种高效数据结构上运行的并行路径查找算法，最终在强大的分析型数据库（DuckDB）上实现了高性能的图查询。

2 解读论文

好的，我们来一起深入解读这篇非常有趣的论文——《DuckPGQ: 在分析型关系数据库中实现高效的属性图查询》。

我会将解读分为四个部分：

1. 核心思想：用一句话和一张图讲明白这篇论文到底在做什么。
2. 背景：为什么需要 DuckPGQ？ 了解当时数据库领域的“两大阵营”及其挑战。
3. 技术核心：DuckPGQ 的三大法宝：深入剖析论文提出的关键技术和实现细节。
4. 成果与启示：看看它的效果如何，以及它为我们带来了什么思考。

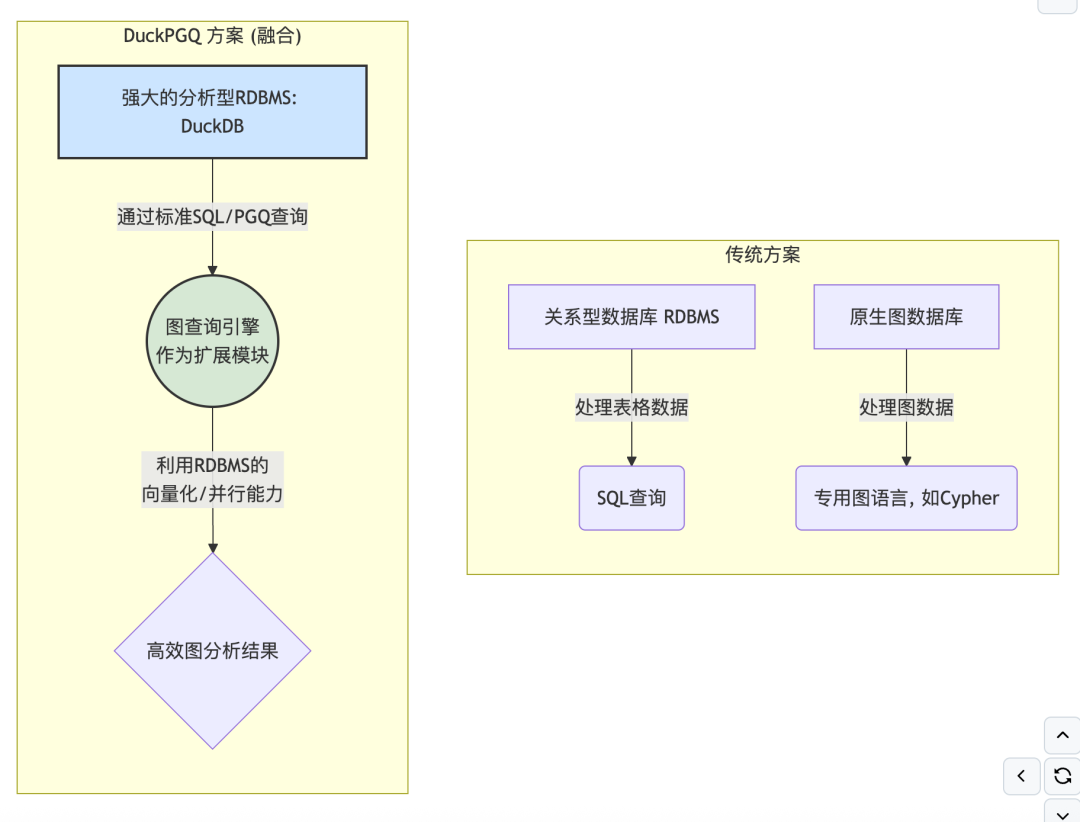

1. 核心思想：给跑车装上越野能力

如果用一句话来概括这篇论文的核心思想，那就是：

我们不需要从零开始建造一辆全新的“图数据库”越野车，而是可以为一辆性能顶尖的“分析型数据库”跑车（DuckDB）安装上高效的图查询引擎，让它也能在图数据的世界里飞驰。

这篇论文认为，一个强大的图数据库系统，其基础必须是一个先进的关系数据库系统 。在此之上，只需要额外增加两样东西：一个紧凑的图表示结构，以及一个能同时处理多点路径查找的算法 。

2. 背景：为什么需要 DuckPGQ？

在 DuckPGQ 出现之前，数据世界主要有两个阵营，它们各自为政，各有优劣。

阵营一：原生图数据库 (Native Graph Databases)

• 代表：Neo4j, TigerGraph 等 。
• 擅长：它们专门为存储和查询“属性图”而生 。属性图是一种由顶点（节点，如“人”）、边（关系，如“认识”）、标签（分类）和属性（键值对信息）构成的数据模型 。
• 痛点：
  1. 语言不统一：每个数据库都有自己的查询语言，如 Cypher、GSQL 等，学习和迁移成本高 。
  2. 分析性能瓶颈：在处理涉及全图扫描或复杂聚合的大规模分析查询时，性能常常不如顶尖的关系型数据库 。

阵营二：分析型关系数据库 (Analytical RDBMS)

• 代表：DuckDB, Snowflake, ClickHouse 等 。
• 擅长：它们是为大数据分析而优化的“性能怪兽”。其核心优势包括：
  • 列式存储：数据按列存储，分析查询时只需读取相关列，极大提升 I/O 效率 。
  • 向量化执行：CPU 一次处理一批数据（一个向量），而非一条一条处理，性能提升数十上百倍 。
  • 并行计算：采用“morsel-driven”等先进技术，能充分利用多核 CPU 的计算能力 。
• 痛点：
  1. 图查询表达困难：用传统 SQL 表达复杂的图路径查找（尤其是长度不固定的路径）非常困难和低效，通常需要编写复杂的递归查询 。

历史机遇：即将到来的 SQL:2023 标准带来了一个破局者——SQL/PGQ（Property Graph Queries） 。它首次在 SQL 标准中定义了图查询的语法，让关系数据库查询图数据变得有章可循 。DuckPGQ 正是抓住了这个机遇。

3. 技术核心：DuckPGQ 的三大法宝

DuckPGQ 的设计哲学是“最小化侵入”，它并非大改 DuckDB 内核，而是作为一个巧妙的扩展模块 。其核心技术可以归结为以下三点。

法宝一：SQL/PGQ 的翻译器

DuckPGQ 首先实现了一个解析器，能读懂 SQL/PGQ 的新语法 。

MATCH 子句：这是图查询的核心，用于描述要查找的图模式 。例如：

-- 查找名为'Ana'的Person，她在一个College里学习
MATCH (a:Person WHERE a.name = 'Ana') -[:studiesAt]-> (c:College)

• () 代表一个顶点，[] 代表一条边 。
• :Person 是对顶点标签的筛选 。
• WHERE 子句用于筛选顶点的属性 。
• -[:studiesAt]-> 描述了一条名为 studiesAt 的有向边 。

翻译过程：

• 对于简单的模式匹配，DuckPGQ 会将其直接翻译成等价的、由多个 JOIN 和 FILTER 组成的标准 SQL 查询 。
• 对于最复杂的不定长路径查找（如 -[e:knows]->*，表示经过任意多条 knows 边），它则会调用下面的秘密武器 。

法宝二：即时（On-the-fly）创建 CSR

这是论文中最核心的创新之一，用于高效地执行路径查找。

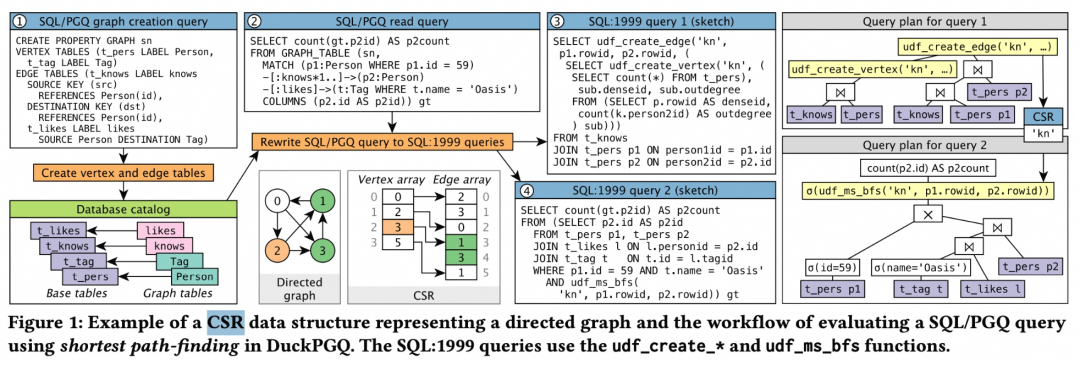

• 什么是 CSR (Compressed Sparse Row)？它是一种在内存中紧凑表示图的数据结构，特别适合图的遍历算法 。它主要由两个大数组构成：

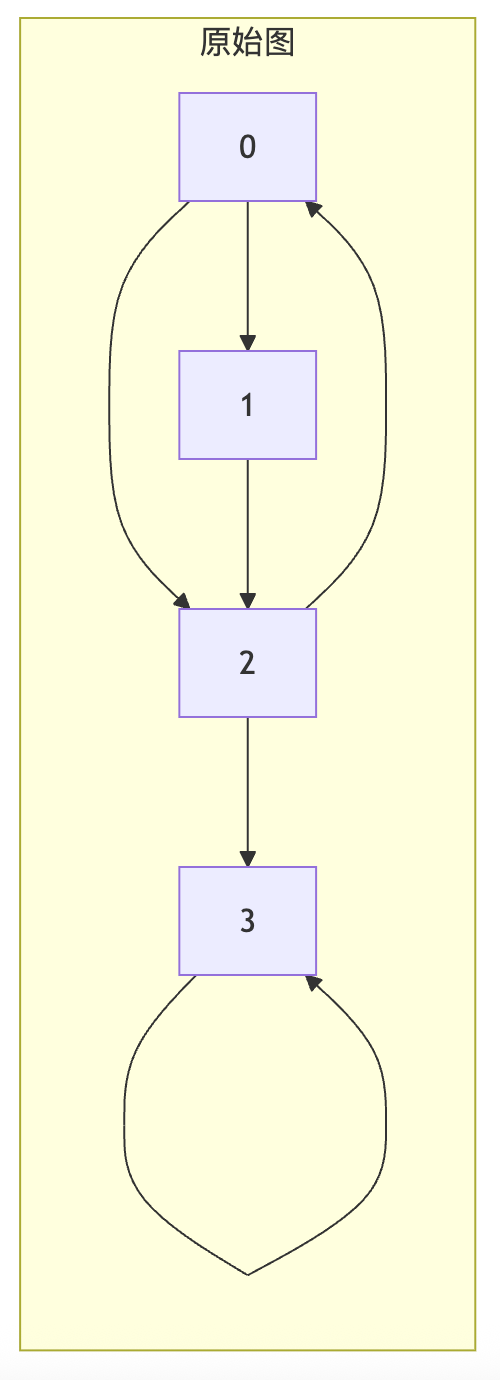

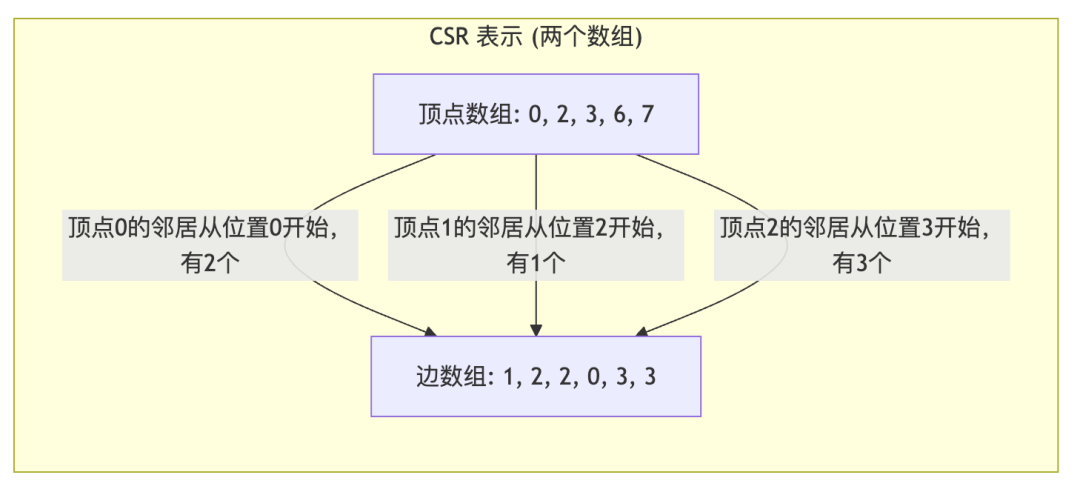

上图中，要找顶点 2 的所有邻居，只需查看顶点数组：V[2] 是 3，V[3] 是 6。那么在边数组 E 中，从索引 3 到 6 (不含6) 的所有元素 [0, 3, 3] 就是顶点 2 的邻居。这种连续内存访问对 CPU 缓存极其友好。 有点难理解, 可以参考 《数据库筑基课 - 列存之 Arrow, 面向内存 & "进程0拷贝/跨机无需序列化"共享数据 设计的列存》 也有类似的存储结构.

1. 顶点数组 (Vertex Array)：记录每个顶点的出度（发出的边数），通过累加计算后，可以作为该顶点在“边数组”中的偏移量指针。
2. 边数组 (Edge Array)：连续存储图中所有的边，通常只存每条边的“目标顶点ID”。

• 为什么是“即时”创建？DuckPGQ 在查询执行过程中才动态创建 CSR 。这样做的好处是巨大的：它不需要在数据更新时去维护一个持久化的、难以修改的 CSR 结构，从而完美适应了关系数据库的动态性 。
• 如何创建？通过一系列并行的用户定义函数 (UDFs) 来完成 。
  1. udf_create_vertex：并行扫描所有顶点，计算每个顶点的出度，并写入“顶点数组” 。
  2. udf_create_edge：并行扫描所有边，根据源顶点的偏移量，将目标顶点的 ID 填入“边数组”的正确位置 。

法宝三：基于 SIMD 的批量路径查找

创建好 CSR 后，路径查找就可以高效进行了。DuckPGQ 的另一个创举是实现了 批量（Bulk） 或 多源（Multi-Source） 的路径查找算法 。

问题：一个查询可能需要同时查找成千上万对 (源点, 终点) 之间的路径 。

传统做法：一个一个地查找，效率低下。

DuckPGQ 的做法 (MS-BFS)：使用“多源广度优先搜索” (Multi-Source BFS) 算法，并借助 SIMD (单指令多数据流) 指令集进行极致加速 。

SIMD 加速的原理： 可以把 CPU 的一个 512 位寄存器想象成一个有 512 个“卡槽”的面板。算法同时处理 512 个不同的路径查找任务，每个任务占用一个卡槽（一个 bit 位）。当算法在图上遍历时，比如从节点 A 走到节点 B，CPU 只需一条指令，就能同时更新这 512 个任务的状态（比如，哪些任务也到达了节点 B）。这实现了计算和内存访问的巨大协同效应 。

# 想象一下，我们同时查找 512 条路径
# CPU 的一个 512位寄存器 `visit`
# visit[v] 的第 i 位为 1，表示第 i 个查找任务已访问过顶点 v

# 伪代码：当从顶点 u 访问到邻居 v 时
# 传统方式
for i in 1..512:
    if task_i_visited[u]:
        task_i_visited[v] = true

# SIMD 方式 (一条指令完成)
visit[v] = visit[v] OR visit[u]

4. 成果与启示

• 性能惊人：
  • 在图模式匹配任务上，DuckPGQ 的性能与另一款顶尖学术数据库 Umbra 相当，同时远超原生的 Neo4j 数据库 。
  • 在路径查找任务上，DuckPGQ 能够轻松处理大规模图和数万个查找请求，而基于传统递归SQL的 Umbra 则会因内存耗尽而崩溃 。DuckPGQ 的性能也总体上优于 Neo4j 。
• 核心结论：
  1. 根基很重要：在一个强大的分析型关系数据库上构建图功能，是一条正确且高效的技术路径 。其成熟的查询优化、列存和向量化执行引擎为上层图查询提供了坚实的基础。
  2. 扩展而非重造：通过“扩展模块 + UDF”的轻量级方式，可以在不牺牲可维护性的前提下，为现有系统赋予强大的新能力 。
  3. 算法与硬件结合：为多核并行和 SIMD 等现代硬件特性专门设计的算法（如 MS-BFS），是释放极致性能的关键 。
• 未来展望： 论文也指出，这项工作还只是一个开始。未来，可以将更先进的连接算法（如最坏情况最优连接 WCOJ）和因子化查询处理技术整合到关系数据库内核中，让它处理图查询（乃至所有复杂查询）的能力再上一个台阶 。

总而言之，DuckPGQ 是一篇典型的系统性论文，它没有发明一个全新的理论，而是巧妙地将现有领域的顶尖技术（分析型RDBMS、图算法、现代硬件特性）和新标准（SQL/PGQ）捏合在一起，通过优雅的工程设计，解决了一个实际且重要的问题，为关系数据库的未来发展方向提供了宝贵的启示。

3 术语

好的，这里从《DuckPGQ》这篇论文中提取了一些关键术语，并为您提供通俗易懂的中文解释和图示。

这些术语可以分为三大类：

1. 图数据与查询相关术语：描述问题域。
2. 数据库系统架构术语：解释其所依赖的底层技术。
3. DuckPGQ 核心实现技术：论文提出的具体解决方案。

1. 图数据与查询相关术语

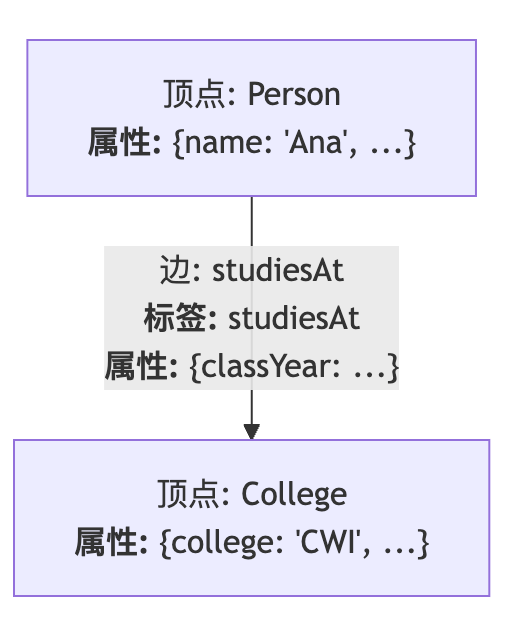

属性图 (Property Graph)

• 解释：这是当今流行的一种图数据模型 。它由以下几个部分组成：
  • 顶点 (Vertices)：代表实体，比如“学生”、“大学” 。
  • 边 (Edges)：代表顶点之间的有向关系，比如从“学生”指向“大学”的“enrol (注册)”关系 。
  • 标签 (Labels)：用于对顶点和边进行分类，比如一个顶点可以有 Person 标签，一条边可以有 studiesAt 标签 。
  • 属性 (Properties)：以“键/值”对的形式附着在顶点和边上，用于描述它们的详细信息，例如 Person 顶点可以有 name='Ana' 的属性 。
• 在论文中的重要性：这是 DuckPGQ 系统所要处理和查询的数据模型 。整个 SQL/PGQ 标准就是围绕着如何在关系数据库中表达和操作属性图而设计的 。

SQL/PGQ (Property Graph Queries for SQL)

• 解释：它是即将发布的 SQL:2023 标准中引入的一个图查询子语言 。它主要提供两大功能：
  1. 允许在现有的关系表之上定义“图视图” 。
  2. 提供了一套标准的 SQL 语法（主要是 MATCH 子句）来执行图的模式匹配和路径查找 。
• 在论文中的重要性：SQL/PGQ 是这篇论文工作的基石和目标 。它解决了图查询语言不统一的痛点，为在关系数据库中进行图查询提供了标准化的“通用语言” 。DuckPGQ 的核心就是高效实现 SQL/PGQ 的功能 。

不定长路径 / Kleene Path

• 解释：指在图中查找长度没有上限的路径 。在 SQL/PGQ 中，通常用量词 *（0次或多次）或 +（1次或多次）来表示 。例如 (a)-[:knows]->*(b) 表示查找 a 与 b 之间由任意多条 knows 边组成的路径。
• 在论文中的重要性：这是传统 SQL 的一大难题 。要实现这种查询，通常需要编写复杂、低效的递归 SQL 。DuckPGQ 认为这种方式难以优化，因此选择不将 Kleene 路径翻译成递归 SQL，而是采用专门的路径查找算法（如 MS-BFS）来高效处理 。

2. 数据库系统架构术语

分析型关系数据库 (Analytical RDBMS)

• 解释：这是一种专门为数据分析（OLAP）场景优化的关系数据库系统 。与处理日常交易的事务型数据库（OLTP）不同，它擅长在海量数据上执行复杂的聚合、扫描和连接查询 。其典型技术包括列式存储、向量化执行等 。
• 在论文中的重要性：论文的核心论点是，一个强大的图数据库必须建立在先进的分析型 RDBMS 技术之上 。DuckDB 就是一个典型的嵌入式分析型 RDBMS ，DuckPGQ 正是利用了它的高性能特性作为基础。

向量化执行 (Vectorized Execution)

• 解释：这是一种查询执行模型，它一次处理一批（一个向量，通常是 1024 个值）数据，而不是传统数据库那样一次处理一条记录 。这种批处理方式大幅减少了函数调用开销，能将性能提升 10 到 100 倍 。
• 在论文中的重要性：DuckPGQ 的核心功能（如 CSR 创建、路径查找）被实现为向量化 UDF 。这意味着它们能完全融入 DuckDB 的向量化执行引擎，从而天然地获得极高的执行效率和并行能力 。

Morsel-driven Parallelism

• 解释：这是一种先进的、适应 NUMA 架构的多核并行调度模型 。系统将要处理的数据切分成许多小块（morsels，通常是 10-100k 个数据项），多个工作线程会从一个公共队列中“偷”一个 morsel 来处理，处理完再去偷下一个 。这种方式能实现灵活的任务调度和良好的负载均衡 。
• 在论文中的重要性：这是 DuckDB 使用的并行执行框架 。由于 DuckPGQ 是作为 DuckDB 的扩展实现的，它的 UDF 调用可以自动地被这个框架并行化，从而充分利用多核 CPU 的处理能力 。

3. DuckPGQ 核心实现技术

CSR (Compressed Sparse Row)

• 解释：一种高效、紧凑地在内存中表示图（尤其是稀疏图）的数据结构 。它通常使用两个数组来表示全图的连接信息，非常适合需要频繁遍历邻居节点的图算法 。
• 在论文中的重要性：这是 DuckPGQ 进行高效路径查找的“秘密武器” 。论文的关键创新之一，就是能够在查询执行过程中 即时（on-the-fly） 地将表数据快速转换成 CSR 格式，而无需持久化存储和维护它 。

UDF (User-Defined Function)

• 解释：用户定义函数。它允许开发者用 C++ 等高性能语言编写自定义函数，并注册到数据库中，之后便可以在 SQL 查询里像调用内置函数（如 SUM()）一样调用它们 。
• 在论文中的重要性：DuckPGQ 的设计哲学是“最小化技术债” 。它没有大改 DuckDB 的内核，而是将所有图相关的特殊逻辑，如 CSR 的创建 (udf_create_vertex, udf_create_edge) 和路径查找 (udf_ms_bfs)，都封装在了几个高性能的向量化 UDF 中 。

批量路径查找 (Bulk Path-finding) / MS-BFS

• 解释：指的是一次性解决一个“多源-多目标”（multi-source multi-destination）的路径查找问题，而不是一次只找一对点之间的路径 。MS-BFS (Multi-Source Breadth-First Search) 是 DuckPGQ 用来实现批量查找“任意一条最短路径”的具体算法 。
• 在论文中的重要性：这种批量处理的方式能够在多个独立的查找任务间产生协同效应，并为并行化提供了机会 。这是 DuckPGQ 路径查找性能远超传统递归 SQL 方案的关键。

SIMD (Single Instruction, Multiple Data)

• 解释：一种并行计算技术，允许 CPU 用一条指令同时对多个数据点执行相同的操作 。例如，一条 AVX-512 指令可以同时对 512 个比特位进行逻辑运算（AND, OR 等） 。
• 在论文中的重要性：这是 DuckPGQ 实现 MS-BFS 算法极致加速的微观技术。算法使用一个大的整数数组来记录访问状态，其中每个整数都是一个位图（bitset），每一位（bit）代表一个独立的路径查找任务 。借助 SIMD 指令，算法只需一条 CPU 指令就能同时更新多达 512 个查找任务的状态，从而实现了惊人的计算效率 。

参考

https://www.cidrdb.org/cidr2023/papers/p66-wolde.pdf
