ADR3450ARJZ-R7是一款低噪声四线 Kelvin 电压基准

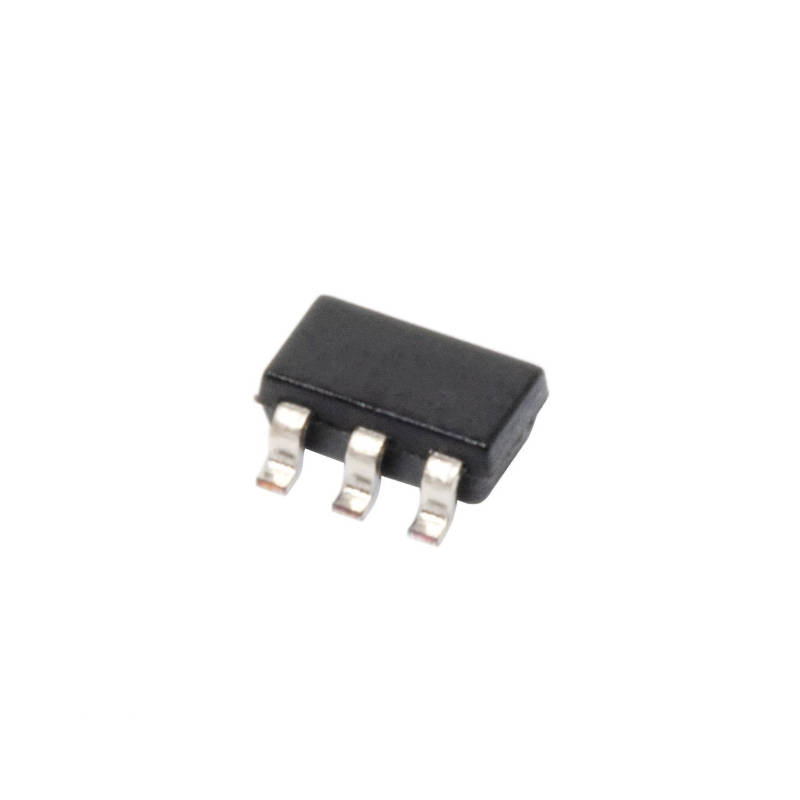

ADR3450ARJZ-R7

型号介绍 ADR3450ARJZ-R7 是一款微功耗、高精度 5V 串联基准电压源，它采用 6 引脚 SOT-23（RJ-6）小型贴片封装，热阻 θJA=230℃/W，存储温度区间 - 65℃～+125℃，最高结温 150℃，属于工业级宽温器件，同时为静电敏感器件，生产焊接必须配套防静电操作。引脚采用四线 Force/Sense 开尔文架构，1 脚 GND FORCE、6 脚 VOUT FORCE 承载功率电流，2 脚 GND SENSE、5 脚 VOUT SENSE 为高阻检测端，设计时可将检测引脚直接连接负载采样点，消除 PCB 走线 IR 压降带来的测量误差；若设备走线短、压降可忽略，也可将 FORCE 与 SENSE 对应引脚短接，简化为常规三端基准使用。硬件电路设计规范要求输入并联 0.1μF 陶瓷电容滤波，输出必须焊接至少 0.1μF 低 ESR 陶瓷电容保障稳定性，并联大容量电容可改善负载瞬态响应，但会延长芯片上电建立时间，ADR3450 上电稳定时间典型 900μs。

主要特性 输出电压‌：固定 5.0V（初始精度±0.1%） ‌温度系数‌：最大 8 ppm/°C ‌工作电压范围‌：5.2V ~ 5.5V ‌静态电流‌：最大 100 μA ‌输出驱动能力‌：+10 mA 源电流 / -3 mA 灌电流 ‌工作温度‌：-40°C 至 +125°C（扩展工业级） ‌封装形式‌：6 引脚 SOT-23（无铅/RoHS 合规）

应用领域 精密数据采集系统 工业仪器仪表 电池供电低功耗便携设备
