详细整理不那么"精密"的ADS111X系列（小 ADC 家族）

淘宝上面有很多的 ADC 小模块，其中卖的年头最久的就是 ADS111X 系列，每次我看见就顺手买几个，但是里面的型号其实还不少，另外国内也有不少P2P 的产品，那这个文章就是做一个全系列的对比和解析。

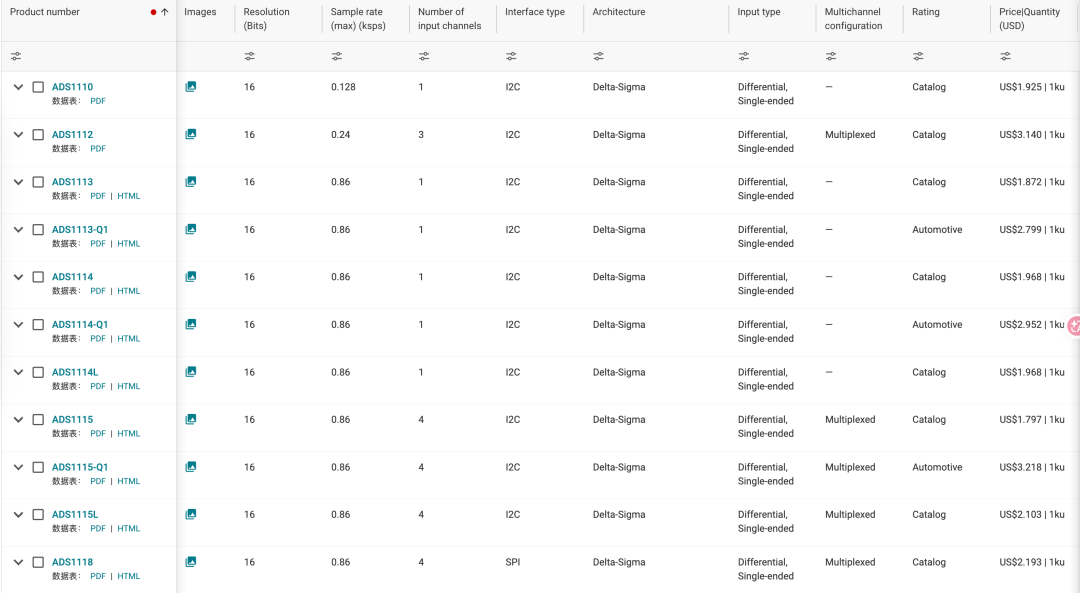

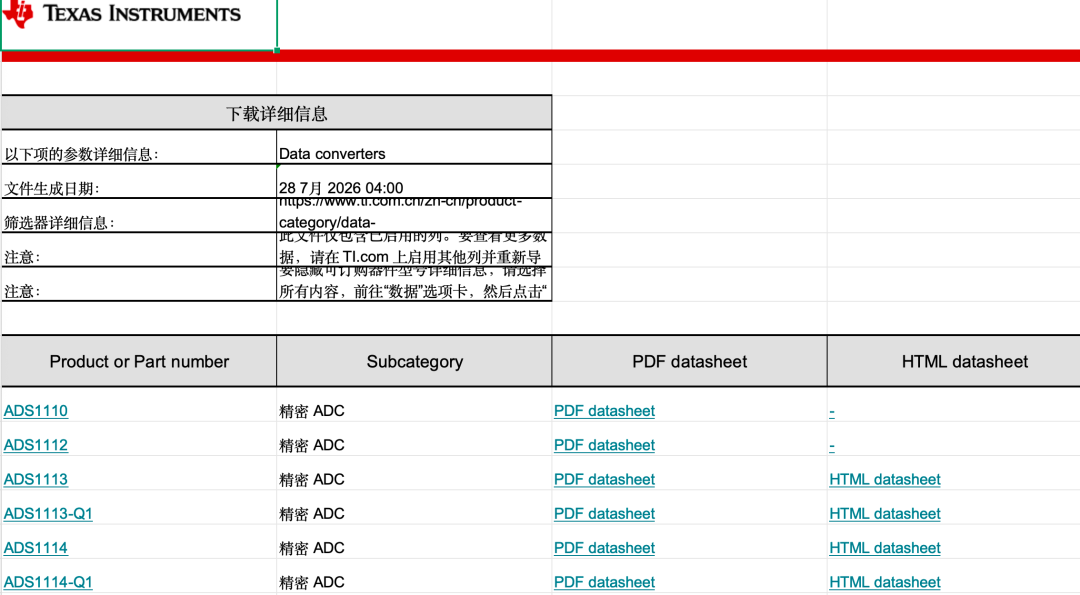

时间为 2026 年 7 月 28 日 04:00（我使用的 TI 官网的导出功能，EXCEL）

一共列出 13 个通用产品型号：

ADS1110
ADS1112
ADS1113 / ADS1113-Q1
ADS1114 / ADS1114-Q1 / ADS1114L
ADS1115 / ADS1115-Q1 / ADS1115L
ADS1118 / ADS1118-Q1
ADS1119

这 13 个产品实际上包含四代设计思路

第一类：较早期的 ADS1110、ADS1112

ADS1110

ADS1110 是一颗非常紧凑的单通道精密 ADC：16 位 ΔΣ ADC；1 路输入；I²C；内部 2.048 V 基准；内部 PGA；内部振荡器；15～240 SPS；SOT-23-6 封装；2.7～5.5 V 供电。

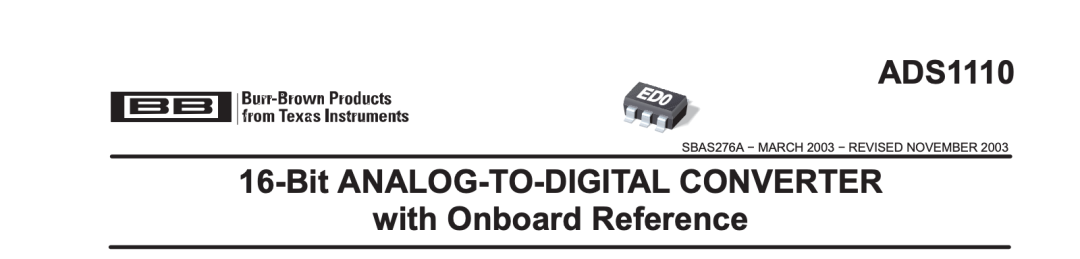

我称为 BB 时代

我称为 BB 时代

它的突出特点是：

用 6 个引脚完成一套单通道精密 ADC 系统。

ADS1110 适合：单路电池电压；单路压力或温度传感器；小型变送器；板级低速电压监控。

但它只有一路输入，最高只有 240 SPS，接口和寄存器设计也属于较早一代产品。

ADS1112

ADS1112 可以理解为 ADS1110 的多输入版本：16 位 ΔΣ ADC；I²C；内部基准、振荡器和 PGA；15、30、60、240 SPS；两路差分或三路常用单端测量组合；两个地址配置引脚，可配置八个 I²C 地址；2.7～5.5 V 供电。(03 年产品)

适合较早期的多路工业传感器采集，但最高速度仍只有 240 SPS，并且工作温度只有 −40～85 ℃，是这张表中唯一没有达到 125 ℃上限的型号。

价格快照为 $3.14，反而高于后续的 ADS1115、ADS1118 和 ADS1119。

这说明：

型号更老、功能更少，并不意味着当前价格一定更低，可能价格会受到生产规模、封装、库存结构和采购数量等影响

ADS1113、ADS1114、ADS1115：现代主力 I²C 系列

这三颗芯片属于同一套 ADS111x 架构：16 位；最高 860 SPS；I²C；内部低漂移基准；内部振荡器；2.0～5.5 V 供电；支持单次转换和连续转换；单周期稳定；典型连续工作电流约 150 µA。

三者最主要的区别，是输入数量、PGA 和比较器。

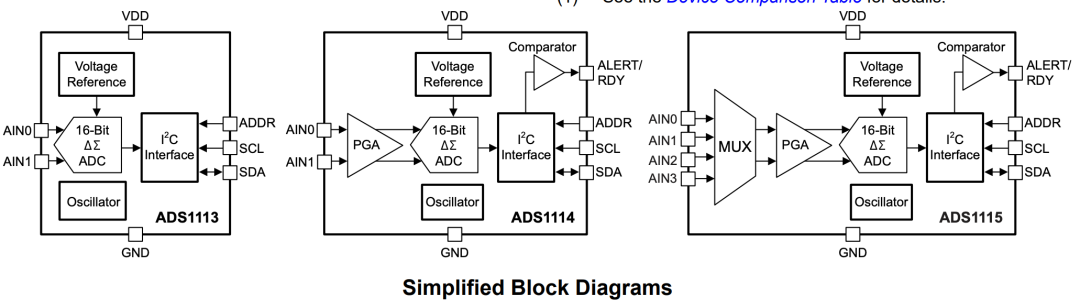

ADS1113：最简化版本

ADS1113 保留了：16 位 ADC；860 SPS；I²C；内部基准；内部振荡器；但是删除了：PGA；数字比较器；多路输入 MUX。

它适合信号范围固定、外部已经完成放大和调理的单通道系统。

如：

传感器
  ↓
外部运放将信号调理到固定范围
  ↓
ADS1113

如果做一些可调式小采集设备，它不够合适，因为无法提供真正的 PGA 量程选择，也不能在芯片内部实现阈值比较；文件价格为 1.872，甚至略高于 ADS1115 的 1.797。

ADS1114：单通道完整版

ADS1114 在 ADS1113 基础上增加：可编程增益 PGA；数字比较器；ALERT/RDY 引脚。

它适合：只有一个物理输入；但需要测量小信号；需要过压、欠压或窗口报警；需要转换完成中断

问题是它仍然只有一路输入。对于四通道桌面小采集器，ADS1115 更合适，文件价格为 $1.968。

ADS1115：综合性最强的主流型号

ADS1115 在同一系列中提供最完整的输入 MUX：

四路单端：
AIN0-GND
AIN1-GND
AIN2-GND
AIN3-GND

差分组合：
AIN0-AIN1
AIN0-AIN3
AIN1-AIN3
AIN2-AIN3

同时具备：PGA；比较器；转换完成输出；8～860 SPS；2.0～5.5 V 供电；四个可选 I²C 地址；但是 ADS1115 的价格是全部普通型号中最低的：

$1.797

ADS1114L、ADS1115L 中的 “L” 是什么意思

L 不是“低精度版”，也不只是“Low Power”：

ADS1114L 和 ADS1115L 的核心变化是：

支持低至 1.8 V 的 I²C 总线逻辑电平。

标准 ADS1115 的 I²C 数字高电平门限与芯片 VDD 相关。当 ADC 使用较高电压供电，而 MCU 使用 1.8 V IO 时，可能需要电平转换。

L 版本专门支持：1.8 V I²C 总线；2.0～3.6 V ADC 供电；16 位；860 SPS；PGA；比较器；超小 DSBGA 封装；ADS1115L 仍支持四路单端或两路差分。

标准版和 L 版的关键区别

所以：MCU 是 3.3 V：标准 ADS1115通常最简单；MCU 是 1.8 V：ADS1115L 更合适；ADC 需要使用 5 V 供电：不能选择 L 版本；追求极小尺寸：可以考虑 L 版 DSBGA。

ADS1118：把 I²C 换成 SPI，并增加温度传感器

ADS1118 与 ADS1115 的 ADC 核心能力比较接近：16 位；最高 860 SPS；四路单端或两路差分；PGA；内部基准；内部振荡器。

但它有两个根本变化：接口由 I²C 改为 SPI；比较器被内部温度传感器取代。

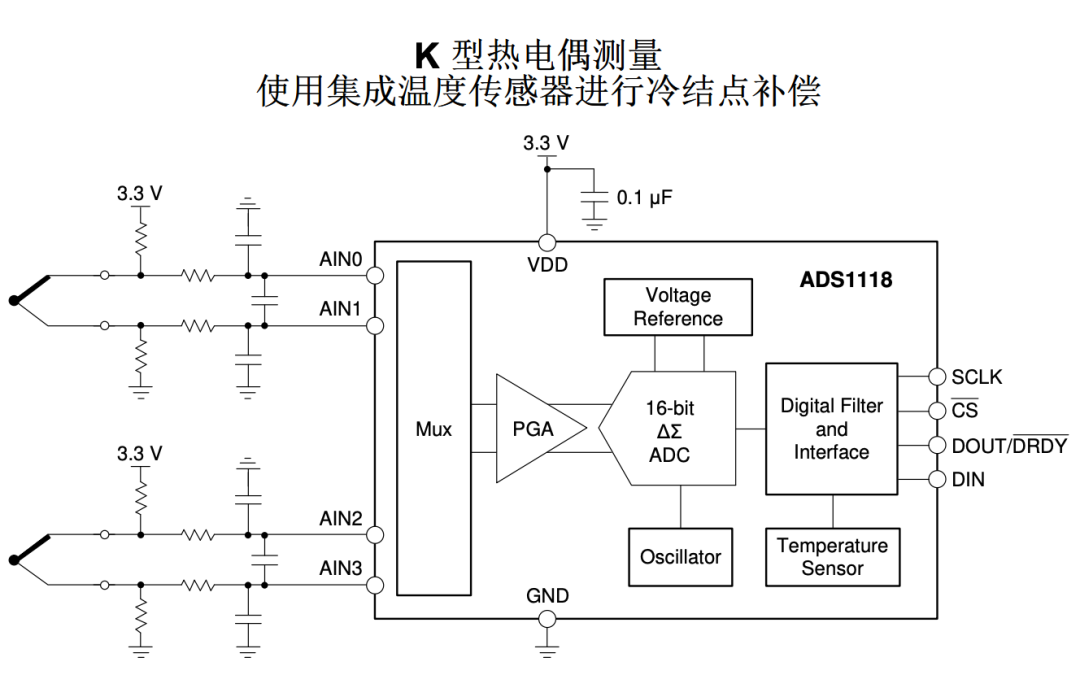

ADS1118 更适合MCU 偏好 SPI；热电偶采集；需要板上温度补偿；需要确定的点对点数字总线；不需要 ADS1115 的数字比较器。

需要注意，内部温度传感器主要测量芯片自身温度。要把它用于热电偶冷端补偿，必须让 ADS1118 与热电偶连接端子有良好的热耦合，而不是把芯片放在发热的 MCU 或屏幕旁边。

ADS1119：不是 ADS1115 的简单升级版

ADS1119 虽然型号数字更大，但内部设计重点与 ADS1115 不同。（另外这个我也没有用过）

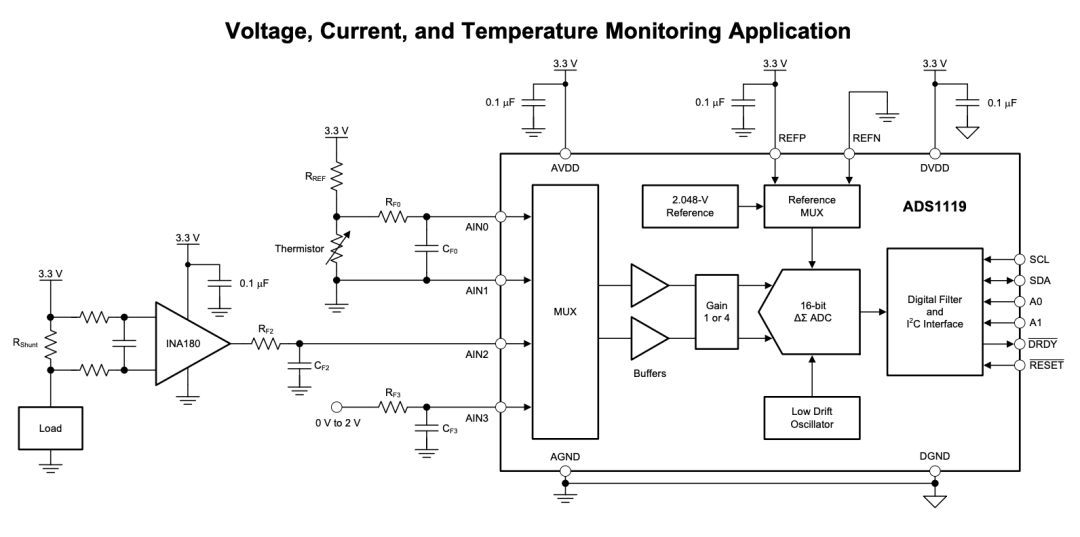

它提供：16 位 ΔΣ ADC；最高 1 kSPS；四路单端或两路差分；I²C；内部和外部基准可选；输入缓冲器；PGA 增益 1 或 4；16 个可配置 I²C 地址；20 SPS 时同步抑制 50 Hz 和 60 Hz；2.3～5.5 V 供电。

ADS1119 相对 ADS1115 的优势

有输入缓冲器

ADS1119 的轨到轨输入缓冲器能提高输入阻抗，更适合：高阻传感器；大阻值分压器；高输出阻抗桥式传感器；需要降低 ADC 对信号源负载的应用。

支持外部基准

外部基准特别适合比率式测量：

同一个基准/激励电压
    ├── 激励传感器
    └── 作为 ADC 参考

当供电或激励电压变化时，传感器输出和 ADC 基准同比例变化，可以消除一部分供电误差。

更多 I²C 地址

ADS1115 只有四个地址，ADS1119 有 16 个，更适合在同一总线上放置多颗 ADC。

kSPS

比 ADS1115 的 860 SPS 略高，但不是数量级提升。

ADS1119 的限制

它的 PGA 只有：Gain = 1，4，没有 ADS1115 那种：±6.144 V，±4.096 V，±2.048 V，±1.024 V，±0.512 V，±0.256 V的多档满量程选择。

因此：需要灵活电子量程：ADS1115 更方便；需要缓冲输入、外部参考、比率测量：ADS1119 更合适。

ADS1119 还是 16 引脚封装，面积和外围复杂度也更高，价格为 2.30，只比 ADS1115 高约 0.50。（我也是不懂这些定价了，妈的）

Q1 后缀

表中有四个 Q1 型号：

ADS1113-Q1
ADS1114-Q1
ADS1115-Q1
ADS1118-Q1

Q1 的核心含义是汽车级产品，但是Q1 版本有价格代价：

封装

主要封装如下：

总结一下

ADS1115 反而是最便宜的普通型号，其中价格排序最低的几个是：

ADS1115     $1.797
ADS1113     $1.872
ADS1110     $1.925
ADS1114     $1.968
ADS1114L    $1.968

ADS1115 功能最多，却是最低价，这通常意味着它的市场用量和供应规模较大，而不是它性能较差。

老产品不一定便宜，比如这个ADS1112：240 SPS，−40～85 ℃，$3.14比 ADS1115、ADS1118、ADS1119 都贵。

选型结论

后记

精密信号链应该是普惠的，这些产品就是，其实我见过很多东西里面也就是这些小玩意儿，我也在开发一些有趣的小东西，敬请期待～
