p5.js 圆弧的用法

德育处主任

发布于 2026-08-09 08:22:59

1220

点赞 + 关注 + 收藏 = 学会了

在 p5.js 中，arc() 函数用于绘制圆弧，它是创建各种圆形图形和动画的基础。圆弧本质上是椭圆的一部分，由中心点、宽度、高度、起始角度和结束角度等参数定义。通过灵活运用 arc() 函数可以轻松创建饼图、仪表盘、时钟等常见 UI 组件，以及各种创意图形效果。

arc() 的基础语法

基础语法

arc() 函数的完整语法如下：

arc(x, y, w, h, start, stop, [mode], [detail])

核心参数解释：

x, y：圆弧所在椭圆的中心点坐标
w, h：椭圆的宽度和高度，如果两者相等，则绘制的是圆形的一部分
start, stop：圆弧的起始角度和结束角度，默认以弧度（radians）为单位

可选参数：

mode：定义圆弧的填充样式，可选值为OPEN（开放式半圆）、CHORD（封闭式半圆）或PIE（闭合饼图）
detail：仅在 WebGL 模式下使用，指定组成圆弧周长的顶点数量，默认值为 25

角度单位与转换

在 p5.js 中，角度可以使用弧度或角度两种单位表示：

默认单位是弧度：0 弧度指向正右方（3 点钟方向），正角度按顺时针方向增加
使用角度单位：可以通过 angleMode(DEGREES) 函数将角度单位设置为角度

两种单位之间的转换关系：

360 度 = 2π 弧度
180 度 = π 弧度
90 度 = π/2 弧度

p5.js 提供了两个辅助函数用于单位转换：

radians(degrees)：将角度转换为弧度
degrees(radians)：将弧度转换为角度

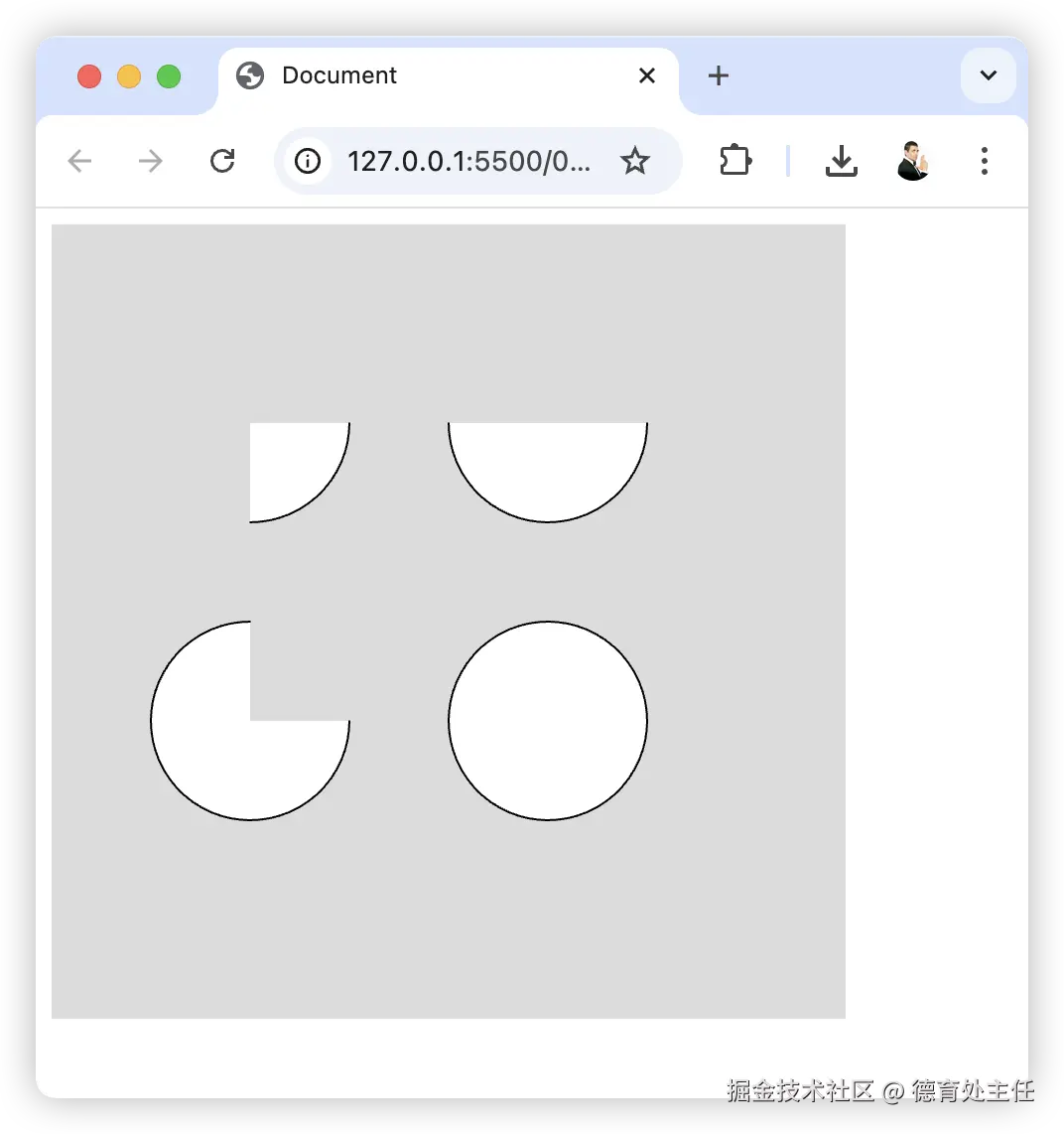

举个例子（基础示例）

举个例子讲解一下如何使用 arc() 函数绘制不同角度的圆弧。

function setup() {
  createCanvas(400, 400);
  angleMode(DEGREES); // 使用角度单位
}

function draw() {
  background(220);

  // 绘制不同角度的圆弧
  arc(100, 100, 100, 100, 0, 90); // 90度圆弧
  arc(250, 100, 100, 100, 0, 180); // 180度圆弧
  arc(100, 250, 100, 100, 0, 270); // 270度圆弧
  arc(250, 250, 100, 100, 0, 360); // 360度圆弧（整圆）
}

这段代码会在画布上绘制四个不同角度的圆弧，从 90 度到 360 度不等。注意，当角度为 360 度时，实际上绘制的是一个完整的圆形。

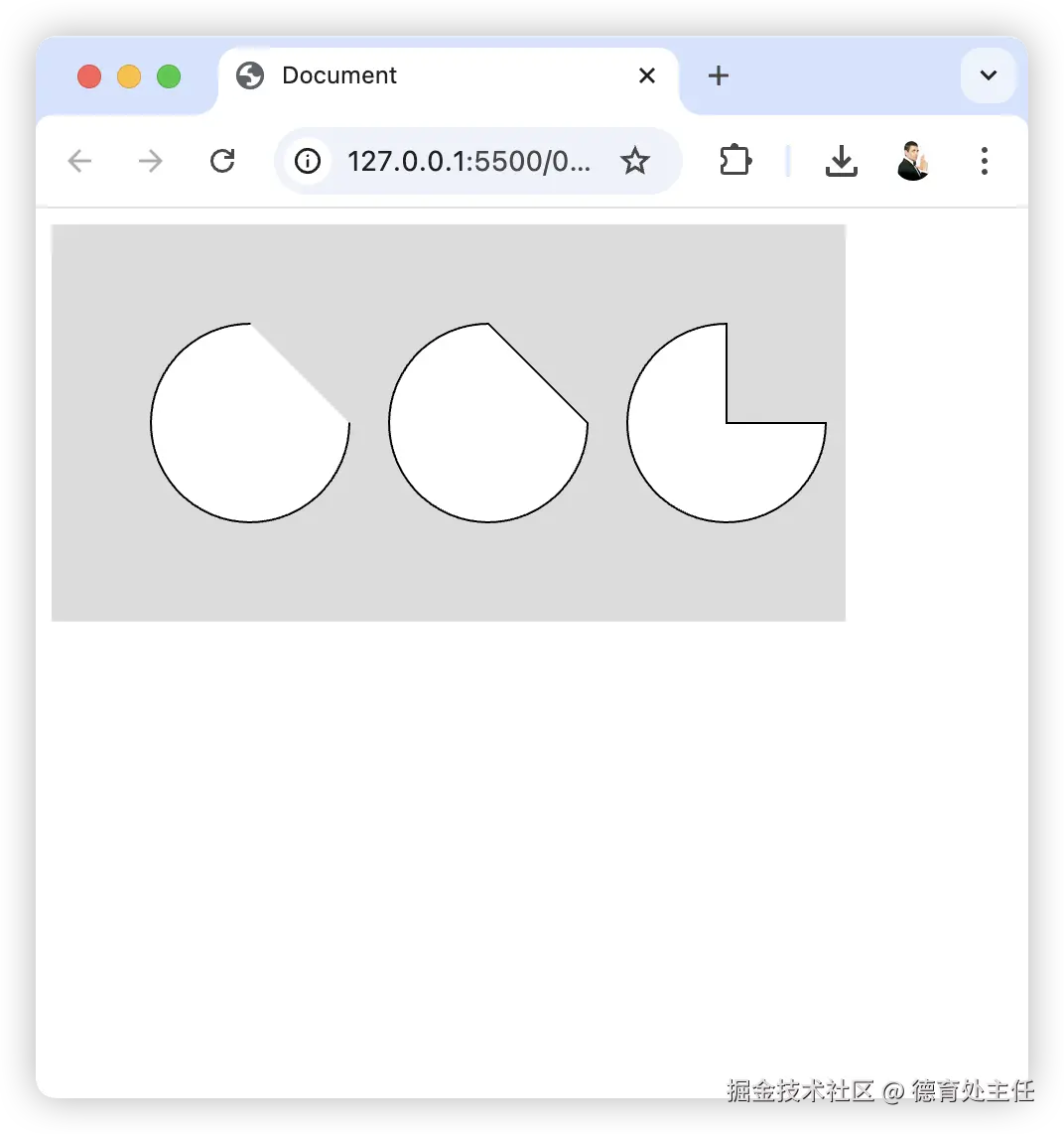

三种圆弧模式：OPEN、CHORD 与 PIE

arc() 函数的第七个参数mode决定了圆弧的填充方式，有三种可选值：

OPEN（默认值）：仅绘制圆弧本身，不填充任何区域
CHORD：绘制圆弧并连接两端点形成闭合的半圆形区域
PIE：绘制圆弧并连接两端点与中心点形成闭合的扇形区域

这三种模式不需要手动定义，p5.js 已经在全局范围内定义好了这些常量。

举个例子：

function setup() {
  createCanvas(400, 200);
  angleMode(DEGREES);
}

function draw() {
  background(220);

  // 绘制不同模式的圆弧
  arc(100, 100, 100, 100, 0, 270, OPEN);
  arc(220, 100, 100, 100, 0, 270, CHORD);
  arc(340, 100, 100, 100, 0, 270, PIE);
}

这段代码会在画布上绘制三个 270 度的圆弧，分别展示 OPEN、CHORD 和 PIE 三种模式的效果。可以明显看到，OPEN 模式只绘制弧线，CHORD 模式连接两端点形成闭合区域，而 PIE 模式则从两端点连接到中心点形成扇形。

如何选择合适的模式

选择圆弧模式时，应考虑以下因素：

视觉效果需求：需要纯弧线效果时选择 OPEN，需要闭合区域时选择 CHORD 或 PIE
应用场景：饼图通常使用 PIE 模式，仪表盘可能使用 CHORD 模式，而简单装饰线条可能使用 OPEN 模式
填充与描边需求：不同模式对填充和描边的处理方式不同，需要根据设计需求选择

值得注意的是，arc() 函数绘制的默认是填充的扇形区域。如果想要获取纯圆弧（没有填充区域），可以使用 noFill() 函数拒绝 arc() 函数的填充。

做几个小demo玩玩

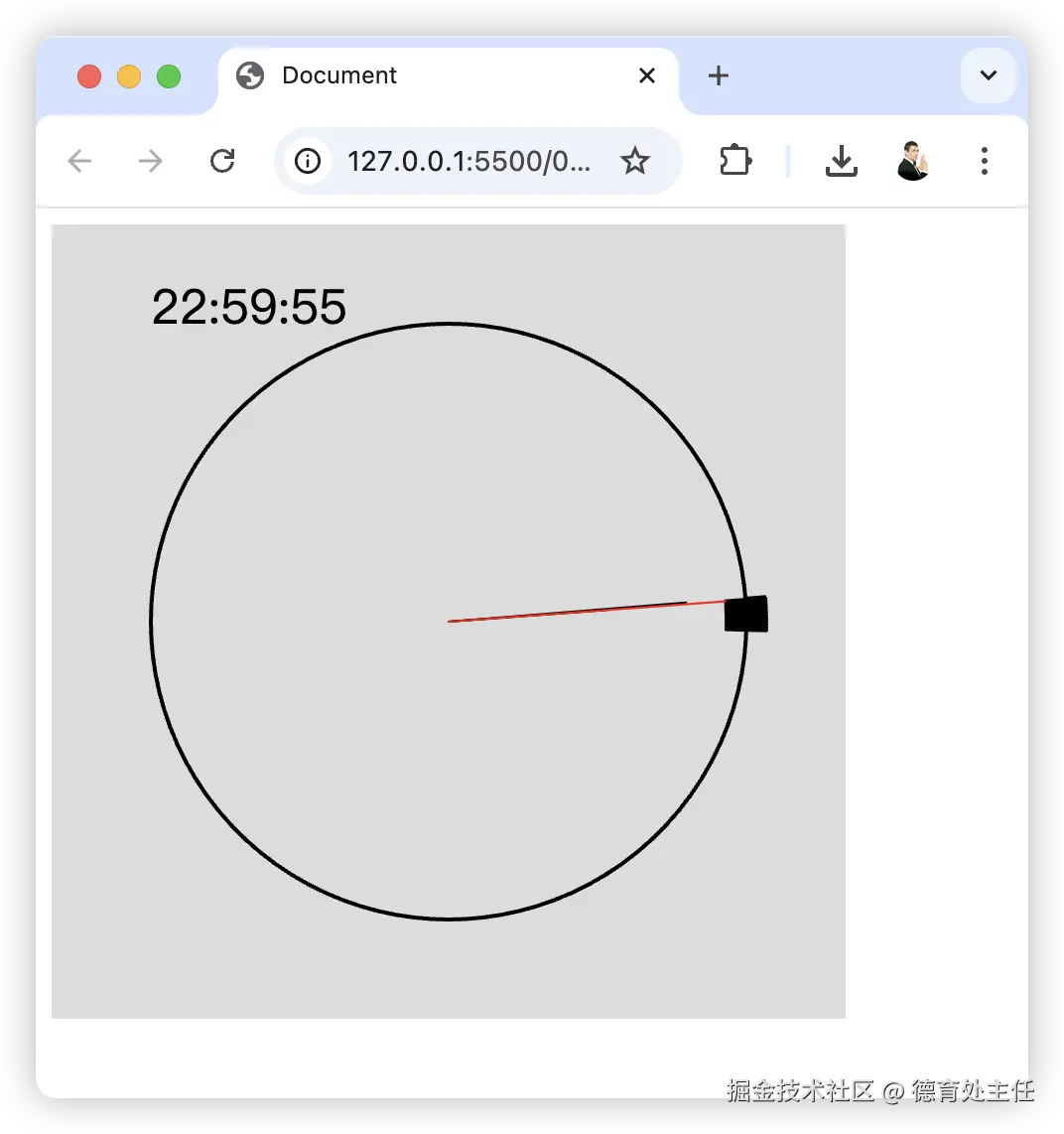

简易数字时钟

在这个示例中，我将使用 arc() 函数创建一个简单的数字时钟，显示当前的小时、分钟和秒数。

let hours, minutes, seconds;

function setup() {
  createCanvas(400, 400);
  angleMode(DEGREES); // 使用角度单位
}

function draw() {
  background(220);

  // 获取当前时间
  let now = new Date();
  hours = now.getHours();
  minutes = now.getMinutes();
  seconds = now.getSeconds();

  // 绘制时钟边框
  stroke(0);
  strokeWeight(2);
  noFill();
  arc(width/2, height/2, 300, 300, 0, 360);

  // 绘制小时刻度
  strokeWeight(2);
  for (let i = 0; i < 12; i++) {
    let angle = 90 - i * 30;
    let x1 = width/2 + 140 * cos(radians(angle));
    let y1 = height/2 + 140 * sin(radians(angle));
    let x2 = width/2 + 160 * cos(radians(angle));
    let y2 = height/2 + 160 * sin(radians(angle));
    line(x1, y1, x2, y2);
  }

  // 绘制分钟刻度
  strokeWeight(1);
  for (let i = 0; i < 60; i++) {
    let angle = 90 - i * 6;
    let x1 = width/2 + 150 * cos(radians(angle));
    let y1 = height/2 + 150 * sin(radians(angle));
    let x2 = width/2 + 160 * cos(radians(angle));
    let y2 = height/2 + 160 * sin(radians(angle));
    line(x1, y1, x2, y2);
  }

  // 绘制小时指针
  let hourAngle = 90 - (hours % 12) * 30 - minutes * 0.5;
  let hourLength = 80;
  let hx = width/2 + hourLength * cos(radians(hourAngle));
  let hy = height/2 + hourLength * sin(radians(hourAngle));
  line(width/2, height/2, hx, hy);

  // 绘制分钟指针
  let minuteAngle = 90 - minutes * 6;
  let minuteLength = 120;
  let mx = width/2 + minuteLength * cos(radians(minuteAngle));
  let my = height/2 + minuteLength * sin(radians(minuteAngle));
  line(width/2, height/2, mx, my);

  // 绘制秒针
  stroke(255, 0, 0);
  let secondAngle = 90 - seconds * 6;
  let secondLength = 140;
  let sx = width/2 + secondLength * cos(radians(secondAngle));
  let sy = height/2 + secondLength * sin(radians(secondAngle));
  line(width/2, height/2, sx, sy);

  // 显示当前时间文本
  noStroke();
  fill(0);
  textSize(24);
  text(hours + ":" + nf(minutes, 2, 0) + ":" + nf(seconds, 2, 0), 50, 50);
}

关键点解析：

获取当前时间：使用Date()对象获取当前的小时、分钟和秒数
角度计算：根据时间值计算指针的旋转角度，注意将角度转换为 p5.js 使用的坐标系（0 度指向正上方）
刻度绘制：使用循环绘制小时和分钟刻度，每个小时刻度间隔 30 度，每个分钟刻度间隔 6 度
指针绘制：根据计算的角度和长度绘制小时、分钟和秒针，注意秒针使用红色以区分
时间文本显示：使用text()函数在画布左上角显示当前时间

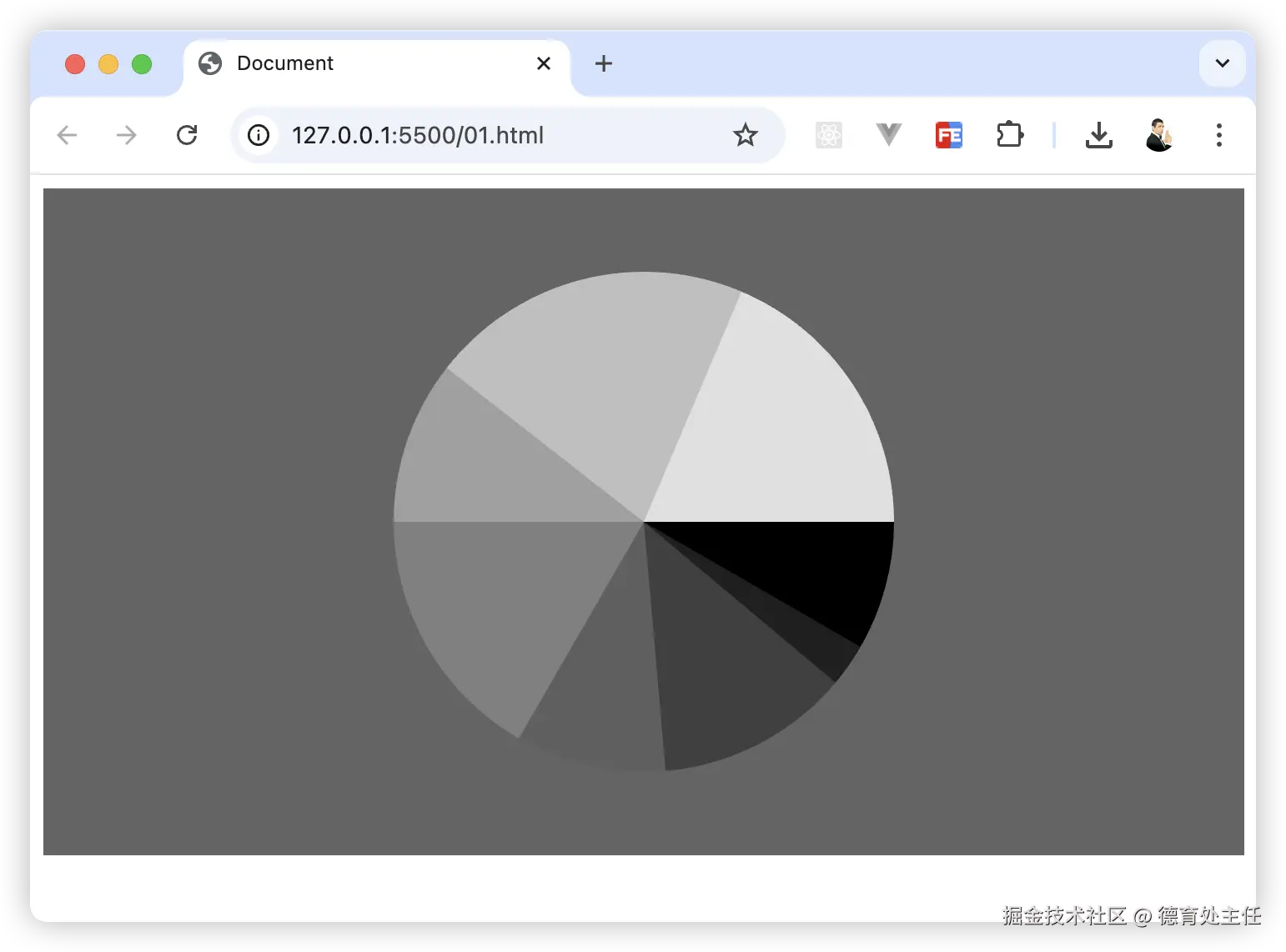

饼图

在这个示例中，我将创建一个简单的饼图，展示不同类别数据的比例。

let data = [30, 10, 45, 35, 60, 38, 75, 67]; // 示例数据
let total = 0;
let lastAngle = 0;

function setup() {
  createCanvas(720, 400);
  angleMode(DEGREES); // 使用角度单位
  noStroke(); // 不绘制边框
  total = data.reduce((a, b) => a + b, 0); // 计算数据总和
}

function draw() {
  background(100);
  pieChart(300, data); // 调用饼图绘制函数
}

function pieChart(diameter, data) {
  lastAngle = 0; // 重置起始角度
  for (let i = 0; i < data.length; i++) {
    // 设置圆弧的灰度值，map函数将数据映射到0-255的灰度范围
    let gray = map(i, 0, data.length, 0, 255);
    fill(gray);

    // 计算当前数据点的角度范围
    let startAngle = lastAngle;
    let endAngle = lastAngle + (data[i] / total) * 360;

    // 绘制圆弧
    arc(
      width / 2,
      height / 2,
      diameter,
      diameter,
      startAngle,
      endAngle,
      PIE // 使用PIE模式创建扇形
    );

    lastAngle = endAngle; // 更新起始角度为下一个数据点做准备
  }
}

关键点解析：

数据准备：定义示例数据数组data，并计算数据总和total
颜色设置：使用map()函数将数据索引映射到 0-255 的灰度范围，实现渐变效果
角度计算：根据每个数据点的值与总和的比例计算对应的角度范围
圆弧绘制：使用PIE模式绘制每个数据点对应的扇形，形成完整的饼图

这个饼图示例可以通过添加标签、交互效果或动态数据更新来进一步增强功能。

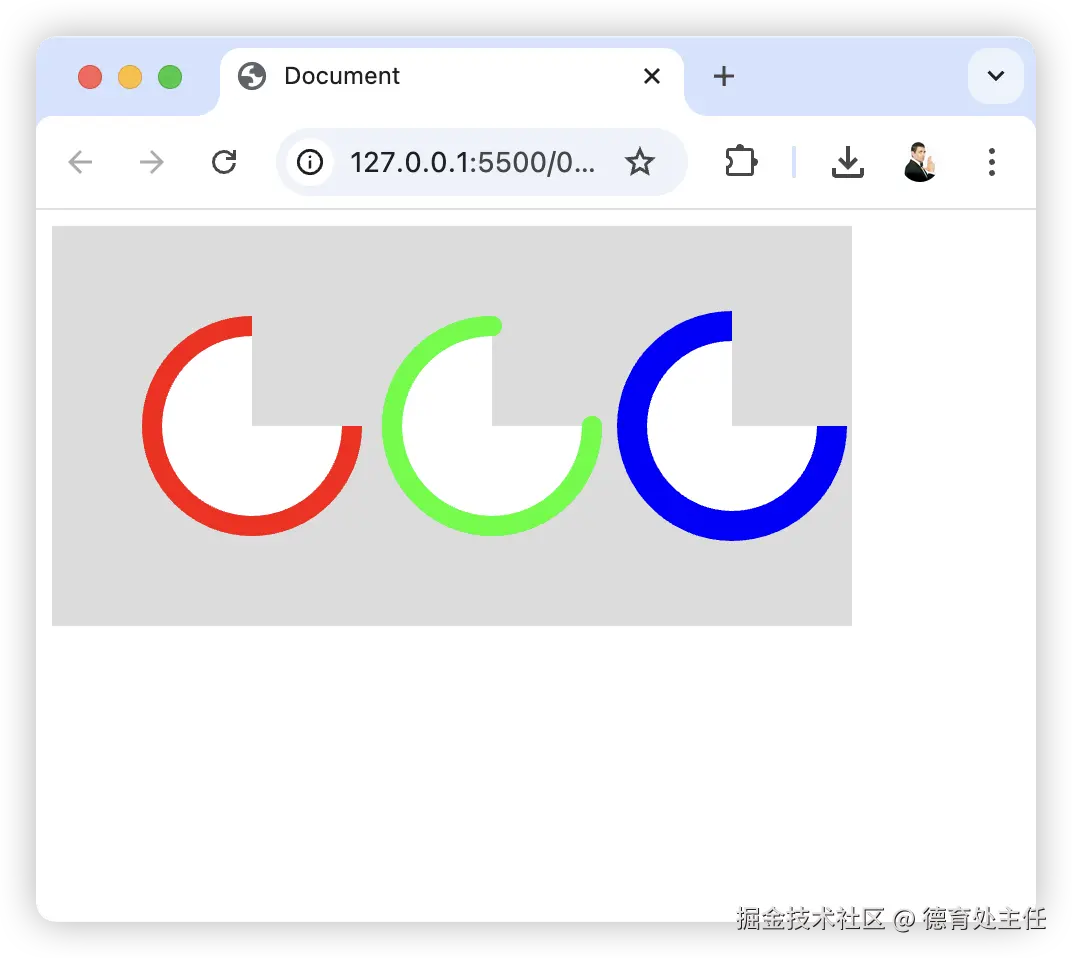

描边效果

在 p5.js 中，我们可以通过以下函数定制圆弧的描边效果：

stroke(color)：设置描边颜色
strokeWeight(weight)：设置描边宽度
strokeCap(cap)：设置描边端点样式（可选值：BUTT, ROUND, SQUARE）
strokeJoin(join)：设置描边转角样式（可选值：MITER, ROUND, BEVEL）

以下示例展示了如何定制圆弧的描边效果：

function setup() {
  createCanvas(400, 200);
  angleMode(DEGREES);
}

function draw() {
  background(220);

  // 示例1：粗红色描边
  stroke(255, 0, 0);
  strokeWeight(10);
  arc(100, 100, 100, 100, 0, 270);

  // 示例2：带圆角端点的描边
  stroke(0, 255, 0);
  strokeWeight(10);
  strokeCap(ROUND);
  arc(220, 100, 100, 100, 0, 270);

  // 示例3：带阴影效果的描边
  stroke(0, 0, 255);
  strokeWeight(15);
  strokeCap(SQUARE);
  arc(340, 100, 100, 100, 0, 270);

  // 恢复默认设置
  noStroke();
}

关键点解析：

颜色设置：使用stroke()函数设置不同颜色的描边
宽度设置：使用strokeWeight()函数调整描边粗细
端点样式：使用strokeCap()函数设置描边端点的样式（圆角效果特别适合圆弧）
阴影效果：通过增加描边宽度并偏移绘制位置可以创建简单的阴影效果

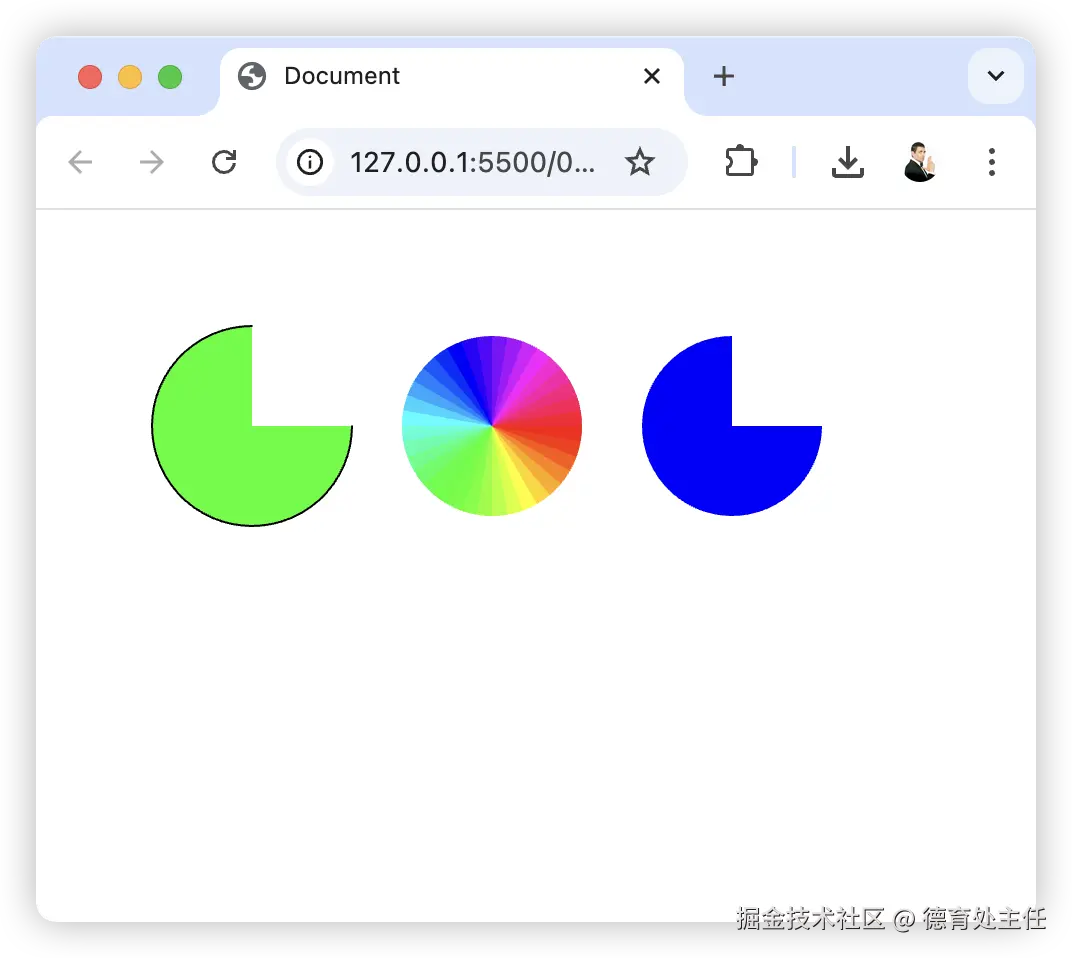

填充效果

在 p5.js 中，我们可以通过以下函数定制圆弧的填充效果：

fill(color)：设置填充颜色
noFill()：禁用填充效果
colorMode(mode)：设置颜色模式（RGB、HSB 等）
alpha()：设置颜色透明度

以下示例展示了如何定制圆弧的填充效果：

function setup() {
  createCanvas(400, 200);
  angleMode(DEGREES);
  colorMode(HSB, 360, 100, 100); // 使用HSB颜色模式
}

function draw() {
  background(220);

  // 示例1：单色填充
  fill(120, 100, 100); // 绿色
  arc(100, 100, 100, 100, 0, 270);

  // 示例2：渐变填充
  noFill();
  stroke(0, 0, 100);
  strokeWeight(10);
  for (let i = 0; i < 360; i += 10) {
    fill(i, 100, 100);
    arc(220, 100, 100, 100, i, i+10);
  }

  // 示例3：透明填充
  fill(240, 100, 100, 50); // 半透明蓝色
  arc(340, 100, 100, 100, 0, 270);

  // 恢复默认设置
  noFill();
  stroke();
}

关键点解析：

颜色模式：使用colorMode()函数切换到 HSB 模式，方便创建渐变效果
单色填充：直接使用fill()函数设置单一填充颜色
渐变填充：通过循环绘制多个小角度的圆弧，每个使用不同的色相值实现渐变效果
透明度设置：在fill()函数中添加第四个参数（0-100）设置透明度

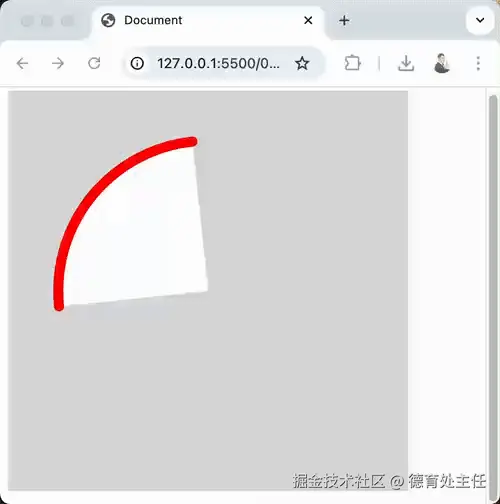

旋转圆弧

在 p5.js 中创建圆弧动画非常简单，主要通过以下方法实现：

**draw()**函数：每秒自动执行约 60 次，用于更新动画帧
变量控制：使用变量控制圆弧的参数（如位置、大小、角度等）
frameRate(fps)：设置动画帧率（可选）
millis()：获取当前时间（毫秒），用于精确控制动画时间

圆弧动画效果示例：

let angle = 0;

function setup() {
  createCanvas(400, 400);
  angleMode(DEGREES);
}

function draw() {
  background(220);

  // 绘制旋转的红色圆弧
  stroke(255, 0, 0);
  strokeWeight(10);
  arc(width/2, height/2, 300, 300, angle, angle + 90);

  // 更新角度值，实现旋转效果
  angle += 2; // 调整这个值可以改变旋转速度

  // 恢复默认设置
  noStroke();
}

关键点解析：

角度变量：使用 angle 变量控制圆弧的起始角度
角度更新：在每次 draw() 调用时增加angle值，实现旋转效果
速度控制：通过调整每次增加的角度值（这里是 2 度）控制旋转速度

弧度与角度的转换技巧

在 p5.js 中，arc()函数默认使用弧度作为角度单位，但我们通常更习惯使用角度。以下是一些转换技巧：

角度转弧度：使用 radians(degrees) 函数将角度转换为弧度
弧度转角度：使用 degrees(radians) 函数将弧度转换为角度
设置角度单位：使用 angleMode(DEGREES) 函数将全局角度单位设置为角度，这样 arc() 函数就可以直接使用角度值
常见角度值：记住一些常用角度的弧度值，如 90 度 = PI/2，180 度 = PI，270 度 = 3PI/2，360 度 = 2PI

圆弧绘制的常见问题与解决方案

在使用 arc() 函数时，可能会遇到以下问题：

arc () 函数中的 bug：当 start_angle == end_angle 时，可能会出现意外绘制效果。例如，当 start_angle == end_angle == -PI/2 时会绘制一个半圆，这不符合预期。解决方案是避免 start_angle 和 end_angle 相等。
起始角度的位置：在 p5.js 中，0 弧度（或 0 度，如果使用 angleMode(DEGREES)）指向正右方（3 点钟方向），而不是数学上的正上方。这可能导致方向与预期不符。
描边宽度的影响：较宽的描边会使圆弧看起来比实际大。这是因为描边会向路径的两侧扩展。如果需要精确控制大小，可以考虑将arc()的尺寸适当减小，或者使用 shapeMode() 函数调整坐标系。
浮点精度问题：在进行角度计算时，尤其是涉及到除法和循环时，可能会遇到浮点精度问题。建议使用 nf() 函数（如 nf(value, 2, 0) ）来格式化显示的数值，避免显示过多的小数位。
