RS485总线温湿度传感器与以太网温湿度传感器布点布线论证

RS485总线温湿度监测与以太网温湿度监测系统布线方案区别论证

一、两套系统基础架构概述

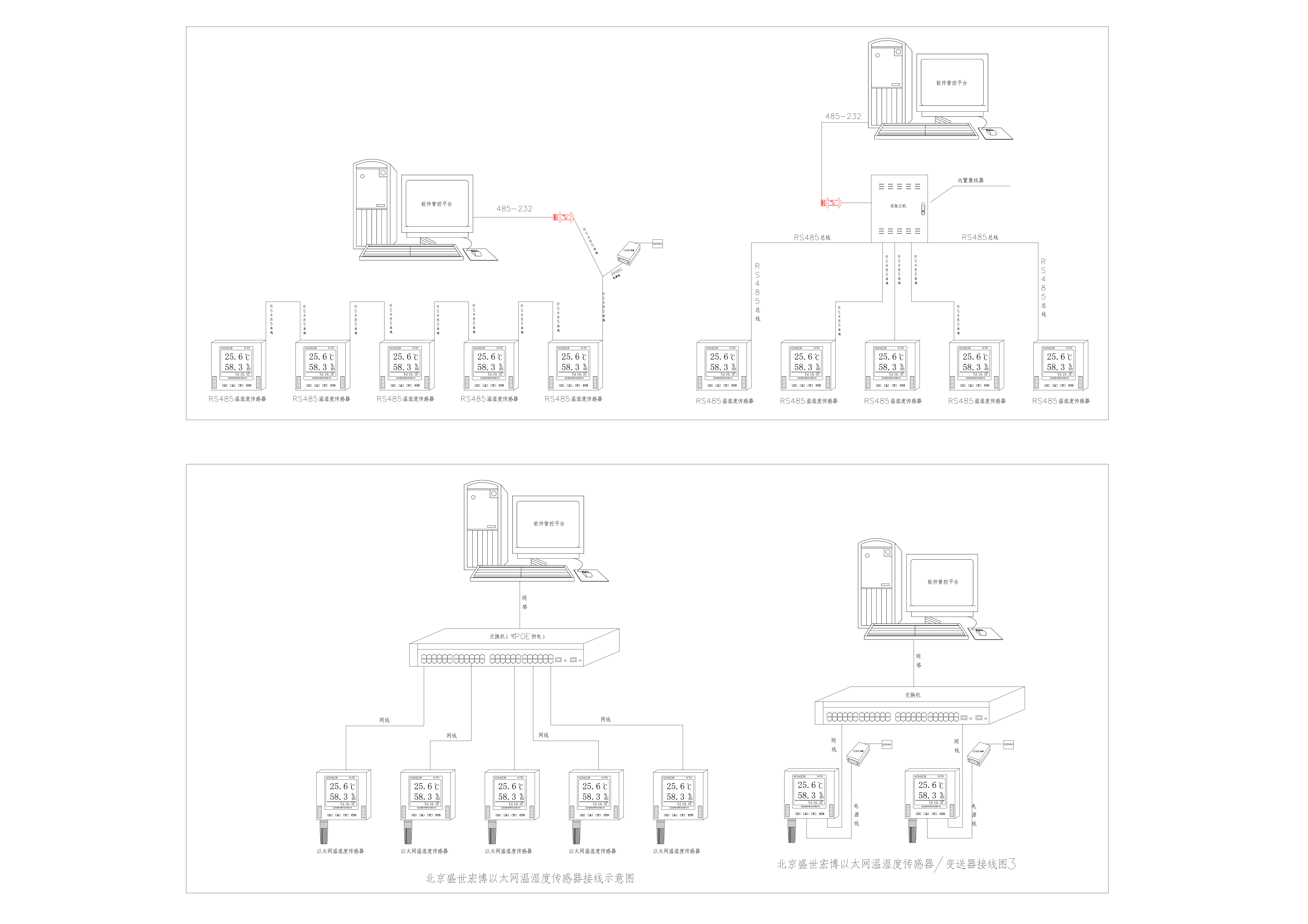

本次图纸包含两套北京盛世宏博环境监测组网方案：RS485 总线型温湿度监测系统、以太网 TCP/IP 温湿度监测系统，二者均实现多终端温湿度采集、上位软件集中管控，但总线传输逻辑、布线方式、供电形式、扩容运维能力存在本质差异，下面从链路结构、布线施工、供电模式、传输性能、故障影响、适用场景六大维度展开对比论证。

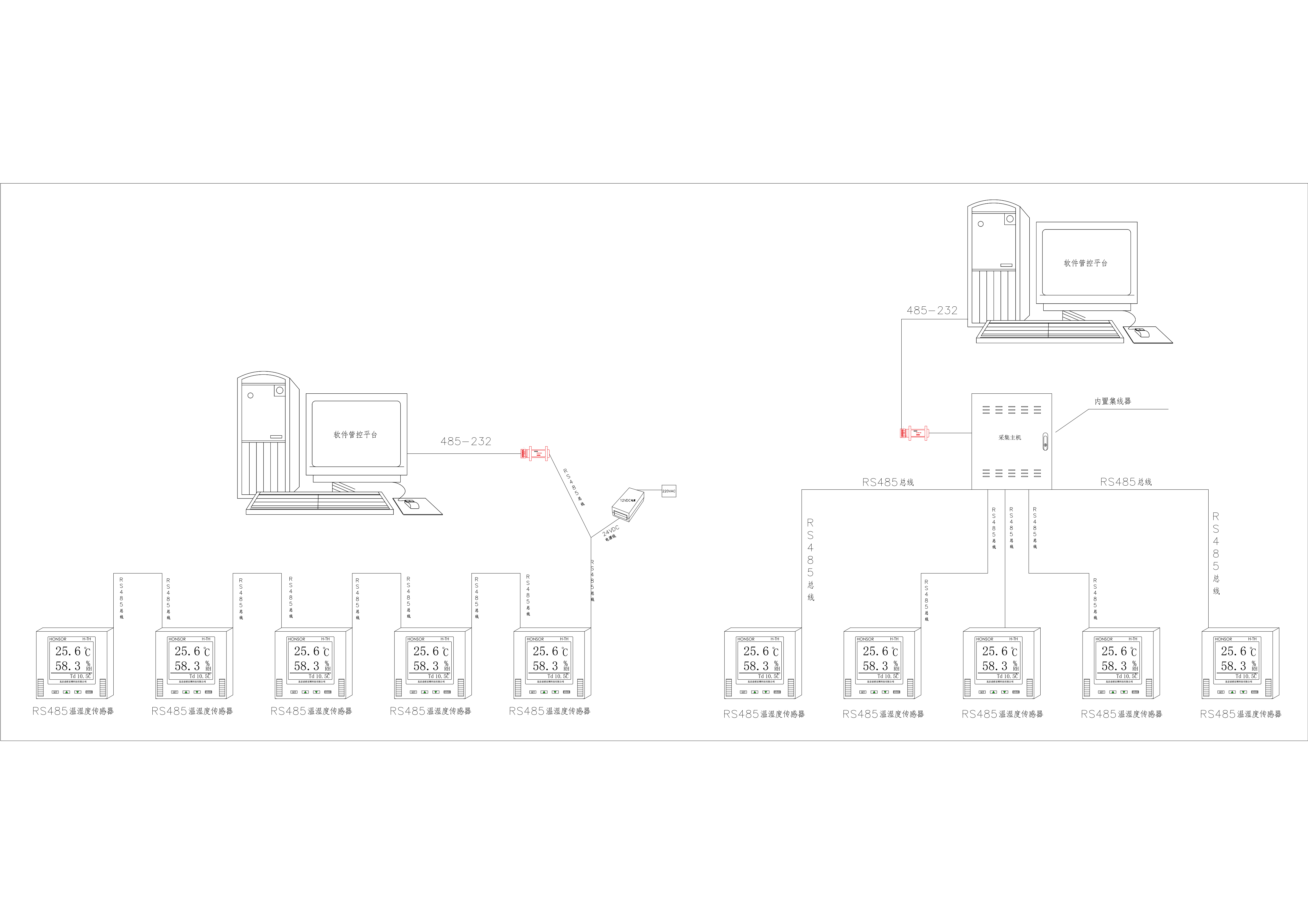

（一）RS485 总线系统架构（图纸 1）

整套链路：电脑软件管控平台 → RS485/232 转换模块 → RS485 总线主线 → 多台 RS485 温湿度变送器手拉手串联。

1. 通讯链路：所有温湿度传感器共用一条 485 总线，设备采用串联手拉手布线，总线首尾需匹配终端电阻；

2. 供电方式：每台传感器单独外接电源适配器，通讯线与电源线完全分离布线；

3. 传输协议：Modbus-RTU 总线协议，依靠串口转换模块接入电脑，无交换机网络设备。

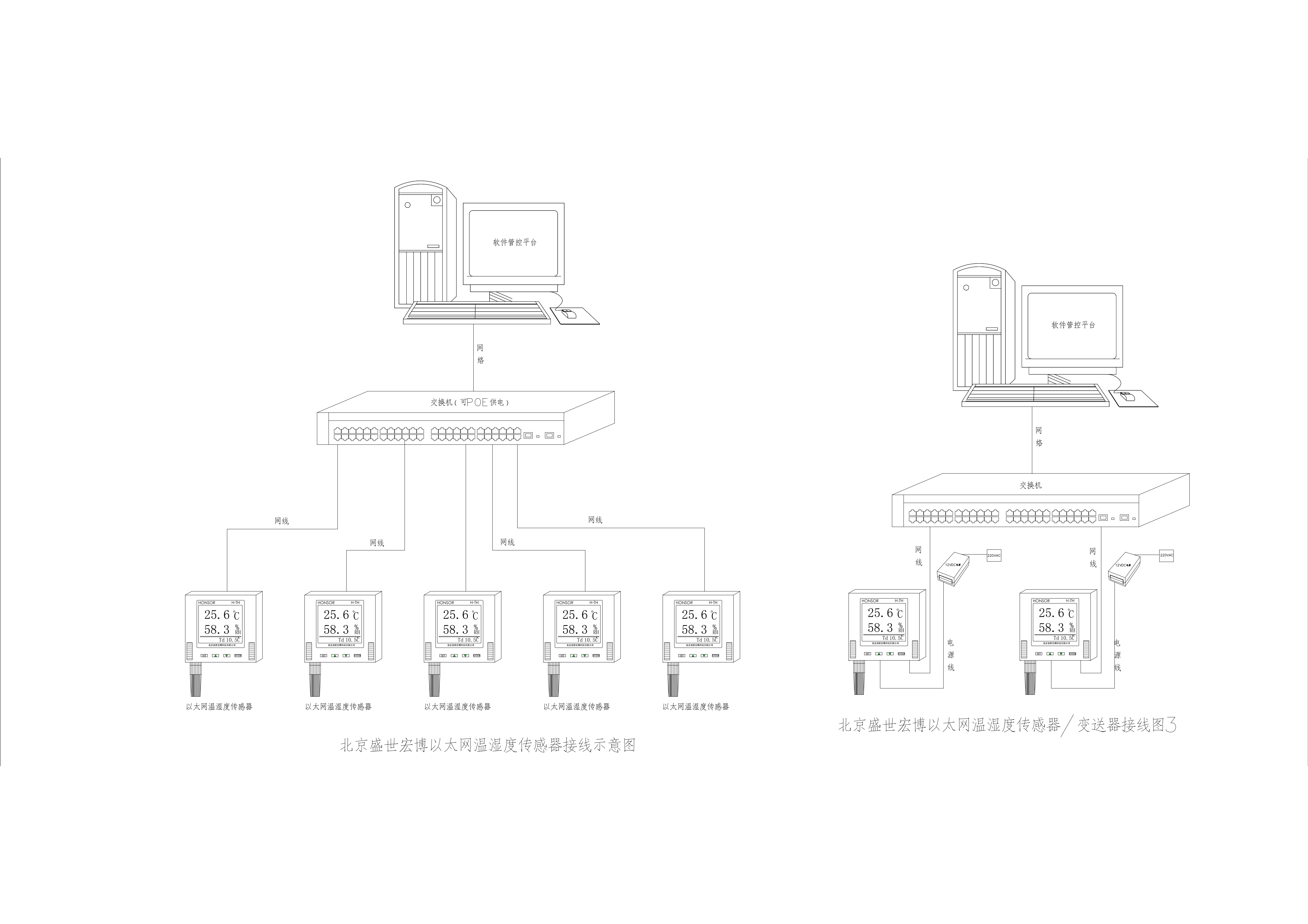

（二）以太网温湿度监测系统架构（图纸 2，原方案 3）

整套链路：电脑软件管控平台 → 普通交换机 → POE 分离器 → 单台以太网温湿度变送器。

1. 通讯链路：星型独立布线，每一台温湿度设备单独敷设网线直连交换机，设备之间无串联；

2. 供电方式：网线传输网络信号，搭配 POE 分离器分离供电，也可单独铺设电源线供电；

3. 传输协议：TCP/IP 以太网协议，依托局域网交换机组网，兼容现有办公、机房网络。

二、核心布线与组网差异论证

1. 拓扑布线结构差异

1. RS485 总线：链式串联拓扑 所有温湿度变送器共用一条主干通讯线，采用手拉手串联，总线首尾两端必须加装匹配电阻才能稳定通讯。布线时必须顺着主线依次接线，不能随意分支、分叉布线，分支过长会造成信号衰减、数据乱码。 论证短板：现场施工走线灵活性差，点位分散、跨区域监测时布线难度大幅提升；后期新增点位必须在总线末端接续，无法随意就近接入。

2. 以太网系统：星型独立拓扑 交换机为中心节点，每台温湿度传感器独立一根网线单独接入交换机网口，设备之间线路完全独立，互不干扰。可在机房、仓库、档案室任意点位就近敷设网线接入交换机，无串联限制。 论证优势：布线自由，分区、跨楼层点位均可单独走线，后期扩容仅需新增一根网线接交换机闲置网口，改造施工便捷。

2. 通讯线路故障影响范围对比

1. RS485 总线：单点故障整段瘫痪 串联总线存在单点连锁风险，若总线中间某一台传感器线路短路、设备损坏，整条总线后方所有温湿度点位全部断连，管控平台无法读取后端全部设备数据，故障排查需要逐台断开设备分段测试，检修效率极低。

2. 以太网星型布线：故障单点隔离 单台温湿度变送器网线损坏、设备故障，仅影响该独立点位，其余所有传感器通讯不受任何干扰，系统整体正常运行。运维人员可直接通过交换机网口状态快速定位故障点位，排查难度低。

3. 供电布线模式区别论证

（1）RS485 方案供电

通讯线仅传输信号，无供电能力，每台温湿度变送器必须单独铺设电源线、搭配电源适配器取电，通讯线、电源线两套管线分开施工。

• 优势：不受网线长度限制，远距离点位可单独就近取电；

• 劣势：线材用量翻倍，管线开槽、穿管施工量增加，电源适配器数量多，分散供电故障率更高。

（2）以太网方案供电（分离器款）

主线仅敷设一根网线，通过 POE 分离器拆分网络信号与供电，一根主线同时承载数据与电力；也可切换纯独立电源模式。

• 优势：新建项目可选用 POE 交换机方案，省去分离器，仅一根网线完成通讯 + 供电，大幅减少管线施工；改造项目使用 POE 分离器，无需更换原有普通交换机；

• 劣势：网线传输距离受以太网标准限制（超五类网线极限 100 米），超百米点位需增加交换机中继。

4. 传输距离与信号抗干扰能力差异

1. RS485 总线：理论最大传输距离 1200 米，但多设备串联、现场强电电缆并行时，信号极易受变频器、配电柜干扰，出现数据跳变、丢包；总线点位越多，通讯稳定性越差。

2. 以太网 TCP/IP：单段网线标准传输距离 100 米，网线带屏蔽层，抗电磁干扰能力远优于 485 总线；长距离场景可通过交换机级联延伸，每个点位独立链路，不会因多设备叠加降低信号质量，机房、配电室等高干扰环境适配性更强。

5. 系统扩容与后期改造对比论证

1. RS485 总线扩容限制：单条总线最多挂载 32 台设备，点位数量达到上限后，必须新增一套 232 转 485 模块、重新布设一条总线，整体改造成本高；且新增点位只能串联在总线末端，原有线路无法改动。

2. 以太网系统扩容无压力：交换机网口充足，可随时新增温湿度变送器，仅需敷设一根网线接入空闲网口，不受设备数量上限约束；可分段、分区域增设二级交换机，适合仓库、厂房、多层楼宇大规模多点位监测拓展。

6. 配套硬件与现场适配场景区分

1. RS485 总线系统适配场景 适合点位集中、数量少、距离超长、现场无局域网的老旧小型库房；项目预算极低，无网络交换机资源，仅需少量温湿度监测点位。 短板：无法对接现有局域网，不能实现远程电脑跨区域查看，仅能本地串口连接电脑监控。

2. 以太网温湿度系统适配场景 机房、档案馆、医药冷链仓库、大型厂房、博物馆等标准化智能监测场景；现场已有办公局域网、需要多点位分区管理、远程后台查看、长期稳定运维的项目；支持后期对接云平台、楼宇自控系统，拓展性更强。

三、综合选型结论论证

1. 小型简易监测、点位少、超远距离、无局域网环境：优先选用RS485 总线温湿度方案，硬件采购成本更低；

2. 机房 / 档案室 / 大型仓储、点位分散、需要稳定运维、后期持续扩容、已有局域网：优先选用以太网星型温湿度监测方案，布线灵活、故障隔离、拓展性强，长期运维成本更低；

3. 改造项目原有普通交换机：以太网方案搭配 POE 分离器，无需更换网络设备，兼顾施工便捷与成本控制；新建项目直接选用 POE 交换机以太网方案，布线最简，施工效率最高。
