告别串口服务器：基于原生 Modbus TCP 的温湿度采集架构重构笔记

告别串口服务器：基于原生 Modbus TCP 的温湿度采集架构重构笔记

一、重构背景：串口服务器的“隐性成本”

在动环监控改造项目中，我们常看到这样的“过渡方案”：

保留原有 RS485 温湿度传感器，通过串口服务器（Serial-to-Ethernet）转为以太网接入。

这种方案短期看似省钱，但在实际运维中暴露出大量隐性成本：

核心结论：串口服务器本质是“技术债”，在新建或全面改造项目中，应优先采用原生 Modbus TCP 传感器，彻底消除串行总线瓶颈。

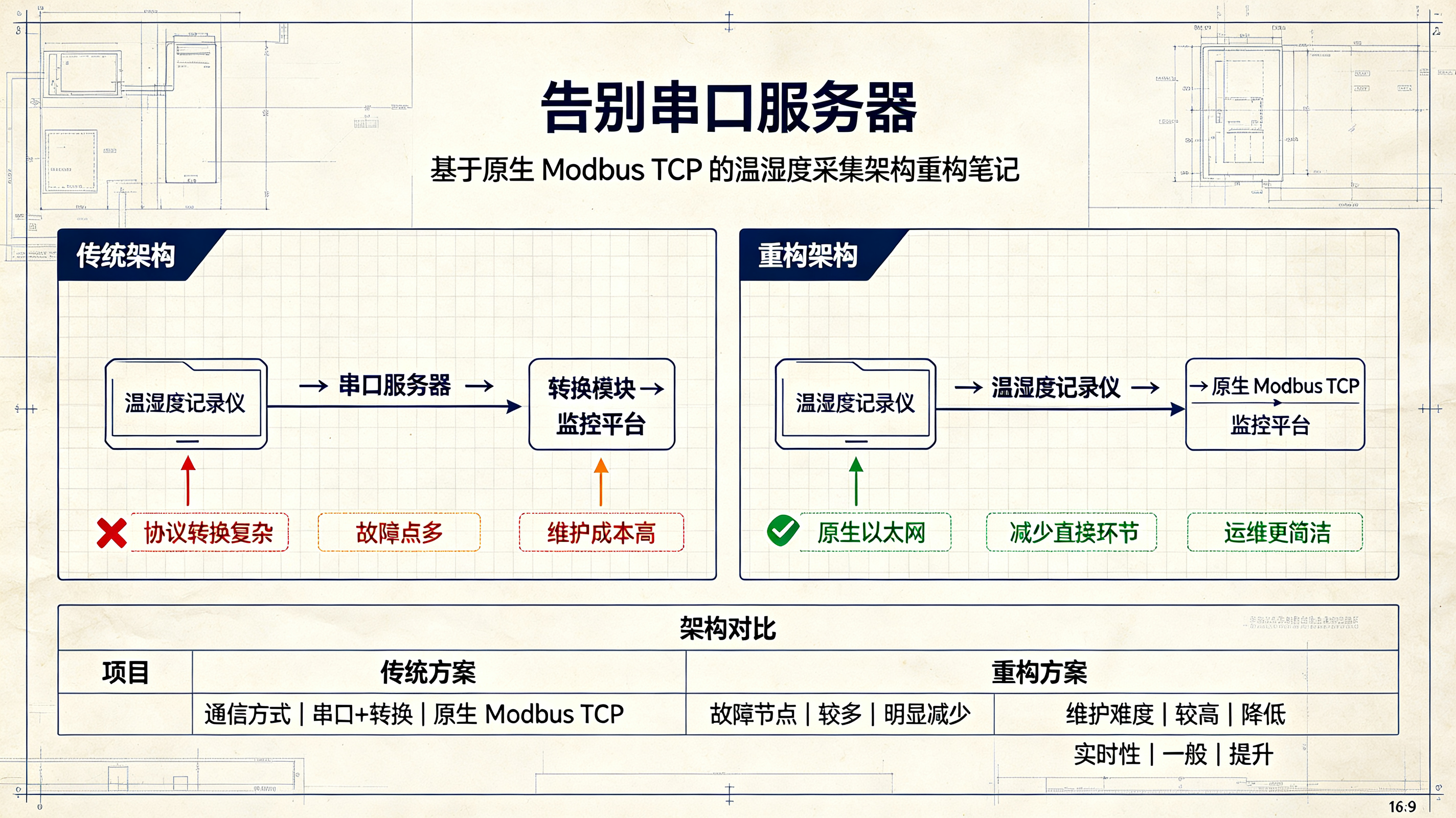

二、架构对比：从“串行叠加”到“原生并行”

旧架构：串口服务器 + RS485 传感器

[动环平台]
     ↓ Modbus TCP
[串口服务器]（协议转换）
     ↓ RS485 (半双工，串行)
[传感器1]—[传感器2]—...—[传感器N]（手拉手）

性能特征：

• 采集周期 = 单设备响应时间 × 设备数量
• 总线负载随设备增加线性上升
• 故障排查需逐段排查总线物理层

新架构：原生 Modbus TCP 传感器

[动环平台]
     ↓ Modbus TCP (并行/并发)
[交换机]（星型拓扑）
     ↓
[传感器1] [传感器2] ... [传感器N]（独立IP，并行响应）

性能特征：

• 采集周期 ≈ 单设备响应时间（并发采集）
• 网络带宽替代总线带宽，扩容无性能衰减
• 故障定位精确到单个 IP 端口

三、重构核心：原生 Modbus TCP 的设备侧实现

1. 协议栈简化

原生 Modbus TCP 传感器内部直接集成 TCP/IP 协议栈，无需外部转换：

应用层：Modbus TCP 功能码 (0x03 读保持寄存器)
传输层：TCP (端口 502)
网络层：IP
链路层：以太网帧
物理层：RJ45 / 光纤

相比串口服务器方案，减少了一层“串口–以太网”转换逻辑，延迟降低 60% 以上。

2. 寄存器映射标准化

原生 Modbus TCP 传感器通常提供更友好的寄存器定义：

优势：

• 无需解析 RS485 设备私有协议
• 寄存器地址连续，支持批量读取（Function Code 0x03，多寄存器）
• 平台侧配置简单，直接映射 IP:Port:Register

3. 并发采集能力

原生 Modbus TCP 传感器支持并发请求处理：

• 动环平台可同时向多个传感器发送请求
• 交换机并行转发数据包
• 总采集周期不再随设备数量增加而线性增长

实测数据（100 个监测点）：

• RS485 + 串口服务器：采集周期 ≈ 5 秒
• 原生 Modbus TCP：采集周期 ≈ 200 毫秒（并发）

四、网络架构重构：从“总线思维”到“网络思维”

1. VLAN 隔离与 QoS

• 划分独立 监测 VLAN（如 VLAN 100），与业务网、存储网隔离
• 配置 QoS：保障 Modbus TCP 流量优先级（DSCP EF/AF41）
• 启用风暴抑制，防止广播包影响监测数据

2. 交换机选型要点

3. IP 地址规划

• 采用静态 IP + DHCP 保留，避免 IP 冲突
• IP 地址与物理位置强关联，如：
  • 10.100.1.1 – 机房 A，机柜 01，进风
  • 10.100.1.2 – 机房 A，机柜 01，出风
• 建立《IP–位置–设备序列号》映射表，纳入 CMDB

五、平台侧适配：从“轮询”到“并发”

1. 数据采集策略优化

2. 故障检测与告警

• 网络层：通过 ICMP Ping / TCP 502 端口检测设备在线状态
• 协议层：Modbus TCP 异常码（如 0x0B 网关路径不可用）识别设备故障
• 数据层：连续多次无响应或数据异常触发告警
• 定位逻辑：
  • Ping 不通 → 网络故障（交换机端口、网线）
  • TCP 连接失败 → 设备断电或端口未监听
  • Modbus 异常 → 传感器内部故障

3. 冗余与高可用

• 双机采集：动环平台主备服务器同时采集，避免单点故障
• 交换机冗余：核心交换机堆叠或 MLAG，接入交换机双上行
• 传感器冗余：关键区域部署双传感器，数据交叉验证

六、迁移实施：分阶段“去串口服务器”

阶段一：并行运行（过渡期）

1. 新增原生 Modbus TCP 传感器，接入同一监测 VLAN
2. 动环平台同时采集 RS485（通过串口服务器）和 Modbus TCP 数据
3. 对比两组数据一致性，验证 Modbus TCP 传感器精度
4. 持续 1–2 周，确认稳定后进入下一阶段

阶段二：逐步替换

1. 按机柜/区域分批拆除 RS485 传感器及总线
2. 安装原生 Modbus TCP 传感器，配置 IP 和寄存器映射
3. 更新平台点位表，停用对应串口服务器端口
4. 每批次完成后进行功能验证

阶段三：清理优化

1. 移除所有串口服务器及 RS485 总线
2. 回收串口服务器端口资源，优化交换机端口分配
3. 更新网络拓扑图、CMDB、运维手册
4. 对运维团队进行 Modbus TCP 架构培训

七、踩坑实录：重构中的“暗礁”

1. 寄存器地址偏移

• 问题：不同厂商 Modbus TCP 传感器寄存器起始地址不同（0-based vs 1-based）
• 解决：仔细阅读设备手册，平台侧统一地址映射规则

2. TCP 连接数限制

• 问题：低端传感器 TCP 并发连接数有限（如仅支持 1–2 个连接）
• 解决：平台侧配置连接池，复用 TCP 连接，避免频繁建立/断开

3. 网络风暴风险

• 问题：平台并发请求过高，导致交换机 CPU 利用率飙升
• 解决：配置采集间隔和并发数上限，启用交换机风暴控制

4. 固件版本差异

• 问题：同型号传感器不同固件版本寄存器定义不一致
• 解决：批量升级固件至统一版本，建立版本管理机制

八、成本与收益分析

1. 初期投入

2. 长期收益

• 运维成本降低：故障定位时间减少 70%，运维人力成本下降
• 扩容成本降低：新增传感器仅需网线，无需改造总线
• 可靠性提升：单点故障影响范围从“整条总线”缩小到“单个传感器”
• 数据质量提升：采集延迟降低，数据连续性增强，支持更精细的分析

投资回报周期：通常 12–18 个月（取决于机房规模和运维复杂度）。

九、小结：重构的“三个告别”

1. 告别串行瓶颈：从“总线轮询”到“网络并发”，采集效率数量级提升
2. 告别单点故障：从“总线依赖”到“节点独立”，可靠性显著增强
3. 告别运维泥潭：从“查线”到“看端口”，运维效率大幅提升

一句话重构原则：

新建必选原生 Modbus TCP，改造优先替换串口服务器，架构重构的核心是“网络思维替代总线思维”。

本文基于多个数据中心动环监控系统重构项目整理，适用于机房、基站、工业现场等环境监测系统的架构升级参考。
