CPO/NPO/可插拔怎么选？从OCP短距光互联SROI白皮书看AI光互联落地路径（下）

一、从铜到光：物理通道的拓扑与性能边界

1. 铜缆的物理极限

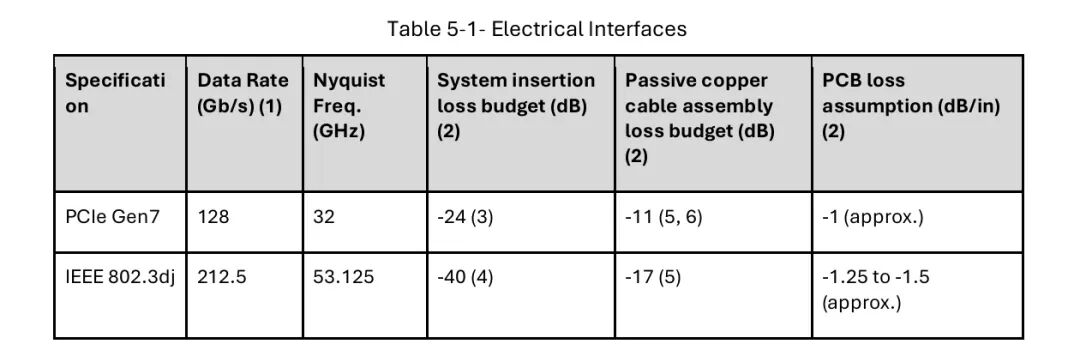

当前Scale-Up网络的主流方案是无源铜缆，但在200G/ lane速率下，铜缆的传输距离已接近物理极限：

• PCIe Gen7（128Gb/s PAM4）：系统总插入损耗预算-24dB，无源铜缆仅能支撑约1.5米；
• IEEE 802.3dj（212.5Gb/s PAM4）：系统总插入损耗预算-40dB，1米无源铜缆损耗约-17dB，极限传输距离约1~1.5米。

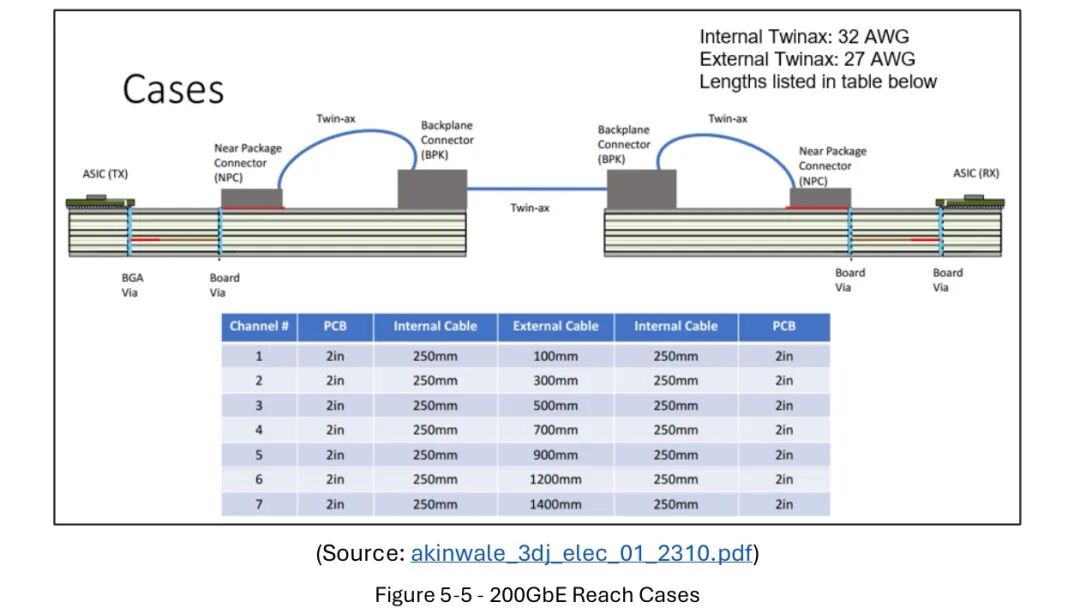

通过架构优化可一定程度延长铜缆距离：

• 采用NPC/CPC连接器+飞跨电缆，可减少PCB走线损耗，将外部铜缆长度延长至1.4~1.5米；
• 加入重驱动器/重定时器，可将铜缆长度提升至2.5~3米，但会增加功耗、成本与时延。

在跨机架场景下，相邻机架的布线需求通常为3~7米，远超铜缆能力边界，这也是光互连成为架构刚需的核心原因。

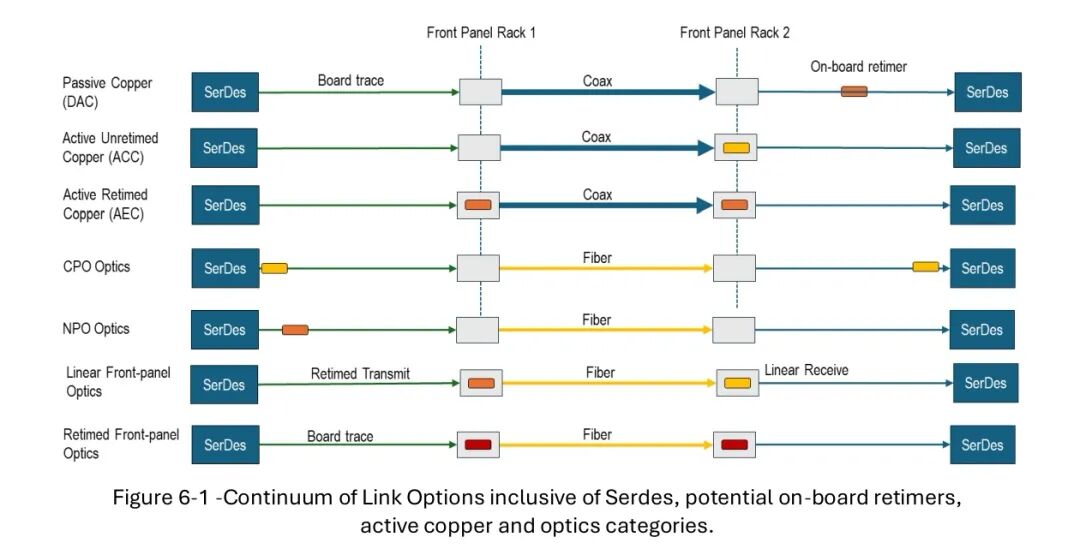

2. 光通道的拓扑形态

根据光引擎的放置位置，SROI存在四种典型拓扑：

• CPO（共封装光学）：光引擎与ASIC共同封装在基板上，链路最短、信号完整性最好、功耗最低；
• NPO（近封装光学）：光引擎放置在ASIC封装附近，兼顾集成度与可维护性；
• 近背板光引擎：光引擎放置在背板连接器旁，适合机架内背板场景；
• 面板可插拔：光引擎位于前面板可插拔模块内，维护最方便，是当前的主流形态。

二、SROI核心指标体系：四大维度的量化阈值

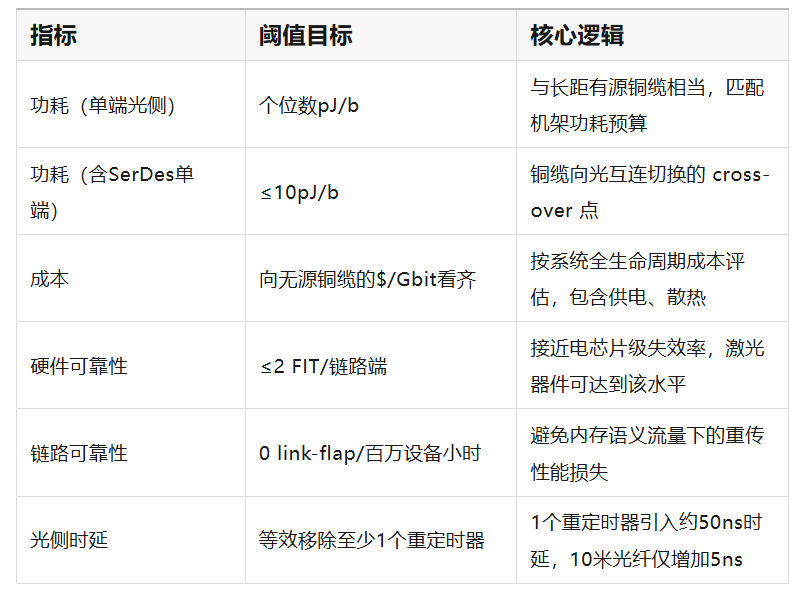

白皮书明确了SROI的顶层系统指标与技术指标，作为产业发展与标准制定的锚点。

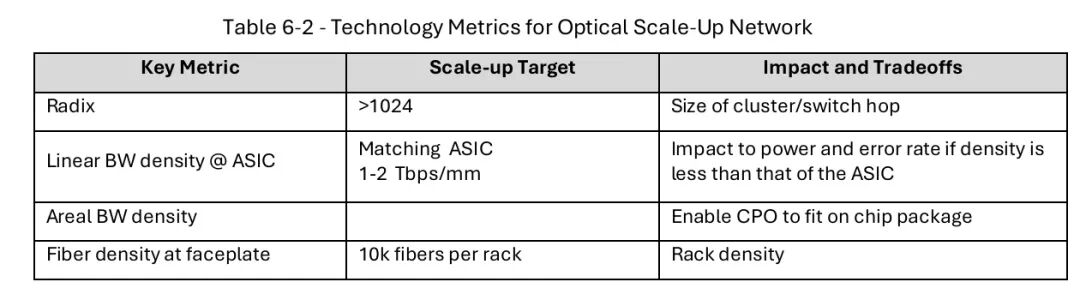

1. 顶层系统指标（2年规模化落地阈值）

• 互连Radix：单交换机Radix>1024，支撑更大规模Pod，减少交换跳数与时延；
• 线性带宽密度：CPO场景下ASIC边缘达到2Tbps/mm（双向），NPO场景下封装边缘达到1Tbps/mm（双向），匹配ASIC的I/O密度演进节奏；
• 面板光纤密度：单机架≥10000根光纤，适配512 XPU集群的布线需求，倒逼高密度连接器与光纤管理系统升级。

三、可靠性体系：面向AI集群的全维度设计

AI Scale-Up集群采用紧耦合架构，单链路故障可能导致整个Pod暂停计算，因此可靠性要求远高于传统数据中心光网络。

1. 两类可靠性维度

• 链路可靠性：指数据传输错误导致的重传，由FEC纠错能力、误码率决定。未纠正的错误会触发重传，直接降低有效带宽并增加时延，对于内存语义流量的性能冲击尤为显著。
• 硬件可靠性：指硬件永久失效导致的链路中断，用FIT（每十亿小时失效数）衡量。传统可插拔光模块的FIT约为50~100，若直接替换机架内数千条铜缆，系统整体失效率将飙升至不可接受的水平。                             2. 可靠性提升的核心手段
• 温控：光器件的失效率随结温呈指数上升（Arrhenius模型），将工作温度从传统的70℃降至40℃，可带来数量级的可靠性提升；
• 高集成架构：CPO采用类半导体制造工艺，减少机械接口与失效点，Meta实测数据显示其不可维修失效数比可插拔光模块低5倍；
• 冗余设计：通过通道冗余、器件冗余降低系统失效率，但需考虑同批次生产的失效相关性；
• 分级认证：可插拔模块沿用Telcordia GR-468与JEDEC标准，CPO/NPO等板载方案则需采用更严苛的车规级或等效标准；
• 精准诊断：快速定位电气侧/光侧、近端/远端故障，直接决定Pod故障恢复时间，是核心差异化能力。

四、光模块选型路线图：四种方案的分层部署

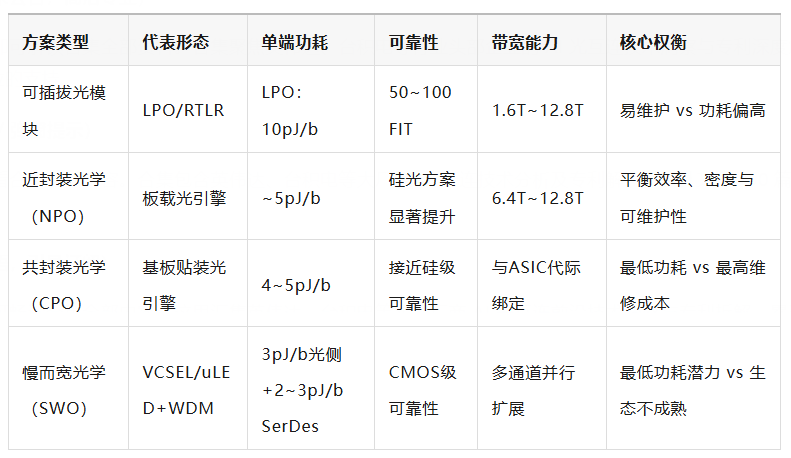

白皮书梳理了四类SROI技术方案的特性，并给出了分阶段部署建议：

白皮书提出两级部署模型：

• 近期：优先采用LPO（线性可插拔光）与RTLR（半重定时）方案，满足跨机架Pod部署需求，优先保障可维护性与供应链成熟度；
• 中长期：随着可靠性数据积累与CPX MSA等标准成熟，逐步向NPO、CPO演进，实现能效与密度的最优解。

选型的三大核心权衡逻辑：

1. 能效与可维护性此消彼长：集成度越高，功耗越低，但维修难度与成本越高；
2. 集成深度与供应链成熟度负相关：定制化集成性能更强，但多厂商供应风险更高；
3. 带宽扩展性与可靠性数据成反比：更高密度的方案缺乏大规模现场验证，需谨慎选型。

五、400G时代的演进方向与核心结论

下一代SROI将向单通道400G演进，铜与光各自面临不同的技术选择。

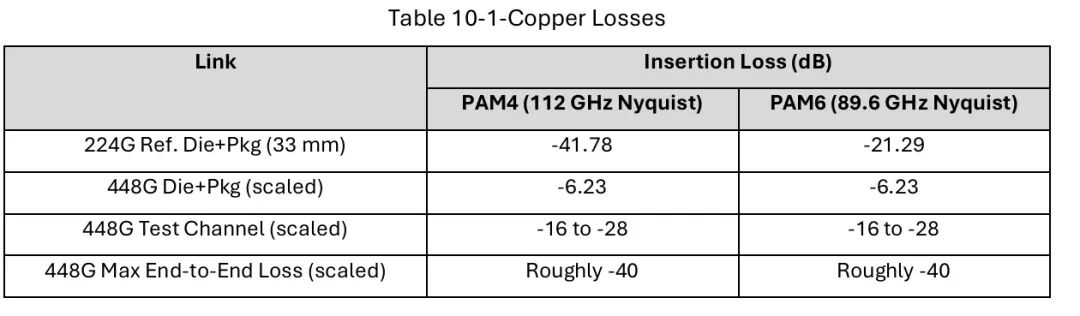

1. 铜互连：400G下的最后坚守

400G速率下，铜互连的极限场景是共封装铜（CPC）拓扑：

- PAM4调制下，约1米CPC铜缆是可行上限，且依赖封装与SerDes技术的突破

- 若采用PAM6调制，奈奎斯特频率更低，传输距离可更长，但目前仍处于推测阶段

超过1米后，铜方案需要加入重定时器，功耗与成本快速上升，光方案将更具竞争力。

2. 光互连：为什么PAM4是最优解？

400G光调制有PAM4/PAM6/PAM8等选项，白皮书明确PAM4是SROI场景的最优选择，核心原因：

- 光器件的调制带宽限制：硅基调制器的等离子色散效应带宽不足以支持400G PAM4，磷化铟、铌酸锂等材料才能满足

- 光噪声特性：相对强度噪声（RIN）、干涉噪声随调制阶数上升急剧恶化，PAM8对光链路损耗要求极为苛刻

- 与电口对齐：电侧采用PAM4，光侧也用PAM4可省去格式转换的gearbox，降低功耗与延迟。

同时，产业也出现了两条新路线：

• 简化相干（Coherent-lite）：适合更长距离或经过OCS的链路，通过DSP复杂度换取更大链路裕量；
• OCI-MSA架构：采用NRZ+WDM的“慢而宽”路线，通过单纤多波长提升总带宽，支持可插拔、板载、共封装多种形态，代表了硅基光互连的重要演进方向。

六、核心结论：SROI不是替代铜，是架构革命

白皮书最后给出了四个核心结论，以及OCP社区的行动方向。

1. SROI是独立的光互连域：30米内信道损伤可忽略，设计核心转向集成效率，与中长距光模块的优化目标本质不同；
2. 性能目标极其严苛：能效、成本、可靠性需全面向铜缆看齐，必须通过高度集成的专用光方案实现，而非传统光模块的简单降速；
3. 高集成是必然方向：CPO/NPO在能效、密度、可靠性上优势显著，需通过冗余、诊断、温控等架构手段弥补可维护性短板；
4. 架构灵活性大幅提升：短距场景下无需拘泥于单通道速率，可通过多通道、多波长灵活聚合，优化供应链与制造成本。

OCP同时呼吁产业在四个方向协同推进：统一短距光互连距离分类、建立分级可靠性认证框架、定义多厂商互通的光接口目标、对齐光互连与AI协议的演进路线。
