3D 数字孪生 + 环境安全监测：基于大数据云的智慧档案馆可视化管控平台建设笔记

3D 数字孪生 + 环境安全监测：基于大数据云的智慧档案馆可视化管控平台建设笔记

本文档为项目实战建设笔记，侧重“怎么搭、怎么调、怎么用”，而非方案宣讲。适用于项目经理、实施工程师、运维主管作为落地参考。

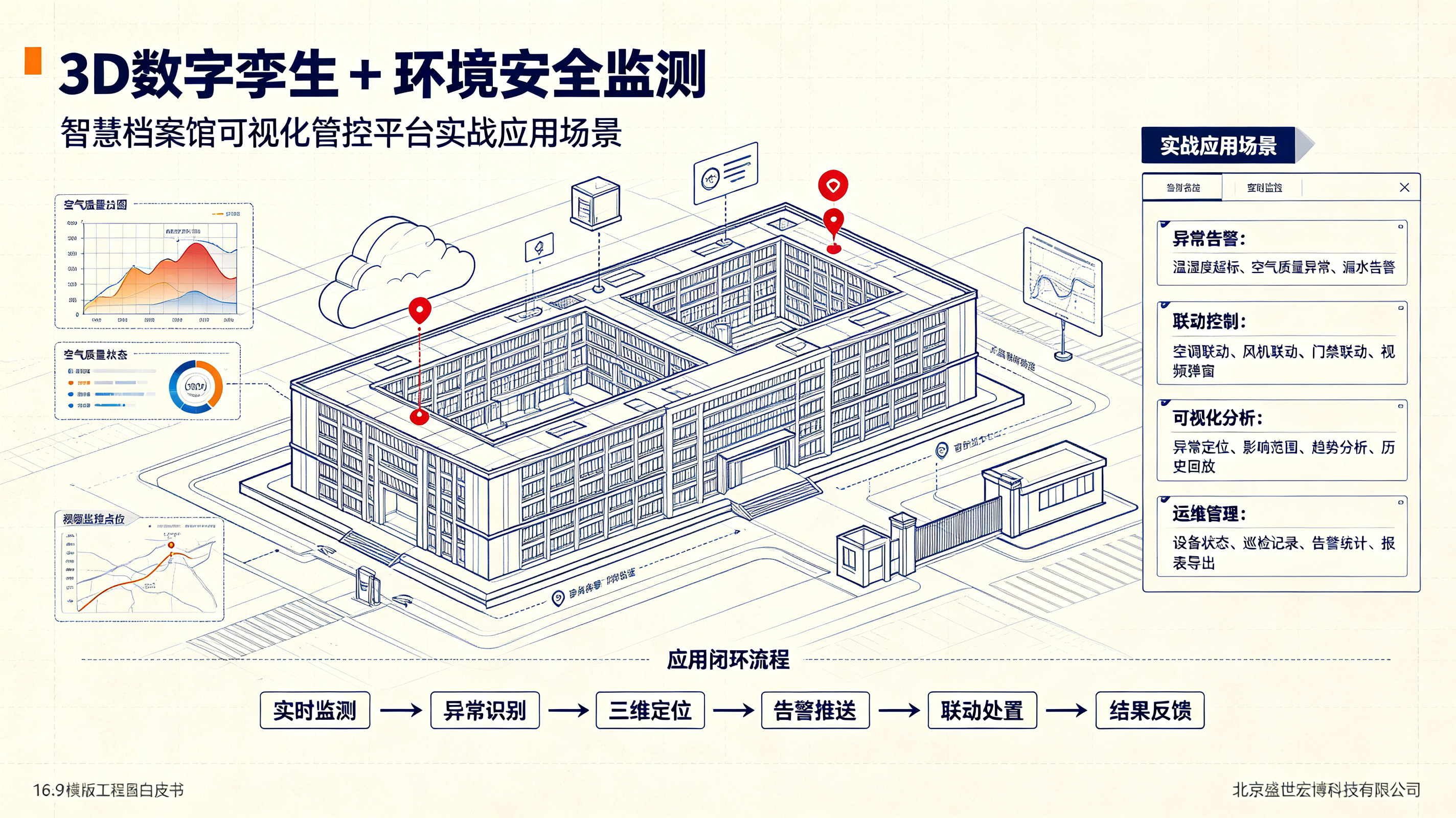

一、建设目标复盘：先想清楚“给谁用”

在动工前，先对齐三类核心用户的使用场景，避免建成“参观大屏”：

笔记要点：建设初期就要让这三类用户参与原型评审，确保 3D 场景不是“美术作品”，而是“工作界面”。

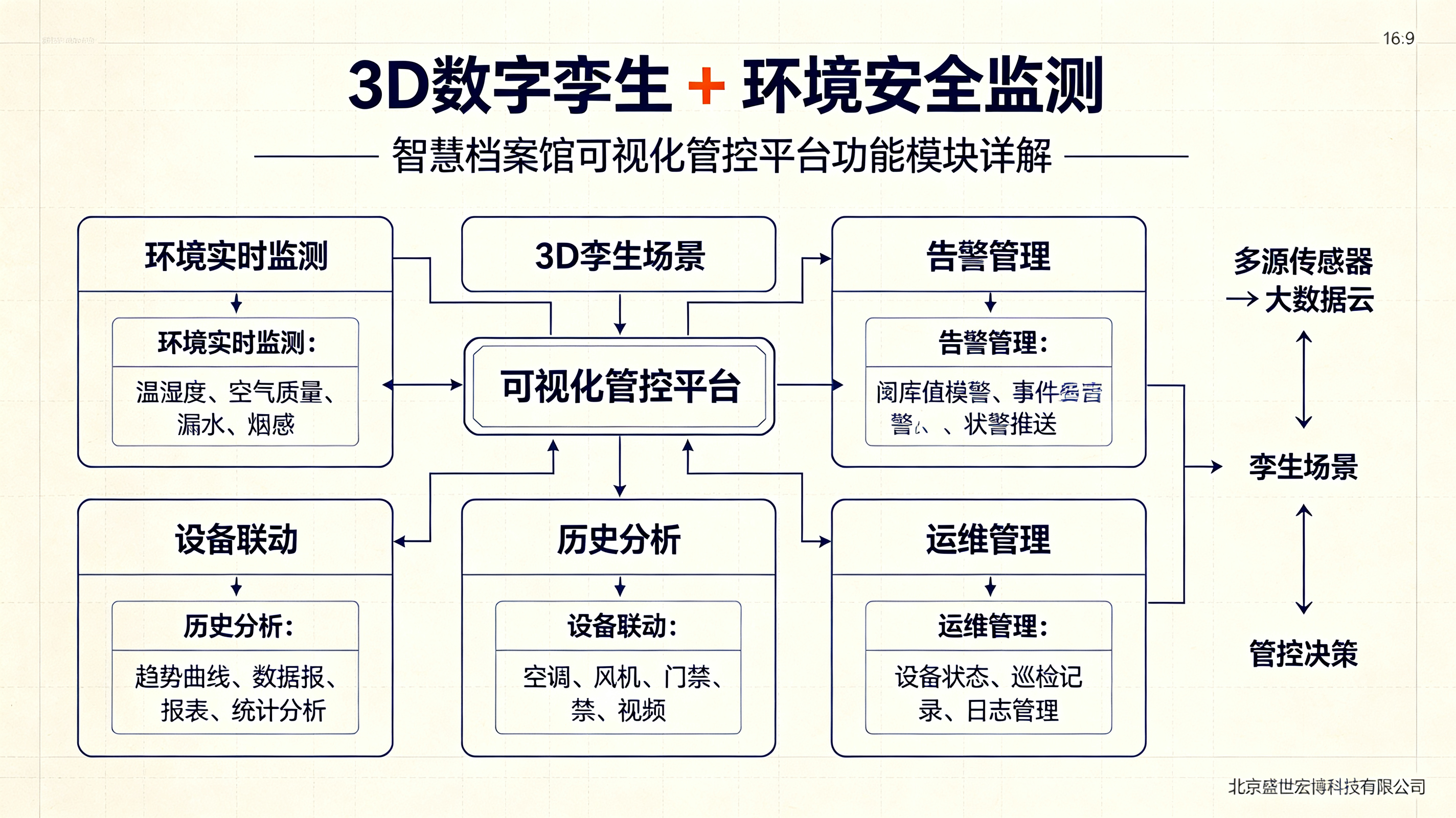

二、技术栈选型笔记（实战向）

1. 3D 引擎选型

• 前端框架：Three.js（灵活，生态好，适合定制化）或 CesiumJS（强于 GIS，适合园区级）。档案馆室内为主，推荐 Three.js。
• 辅助库：Tween.js（补间动画，用于相机漫游）、Stats.js（性能监控，防卡顿）。
• 模型格式：glTF/glb（二进制格式，加载快，支持PBR材质，Web 友好）。严禁使用 OBJ/FBX 直接上 Web。

2. 大数据云底座

• 时序数据库：InfluxDB 2.x 或 TDengine。用于存储温湿度、PM2.5 等高频数据。TDengine 在物联网场景压缩比更高。
• 空间数据库：PostGIS（PostgreSQL 插件）。用于存储 3D 坐标、设备拓扑、库房多边形。
• 缓存/消息：Redis（缓存设备状态、Session）、Kafka（高吞吐事件流，解耦采集与处理）。
• 后端服务：Spring Boot + Netty（高并发 TCP/Modbus 接入）、Flink（实时计算与告警）。

3. 边缘接入

• 网关：支持 Docker 的 ARM 工控机（如华为 AR502H）。运行 Node-RED 或 EdgeX Foundry 做协议转换。
• 协议：Modbus TCP/RTU（环境、电力）、MQTT（无线传感）、GB/T 28181（视频）、SNMP（网络设备）。

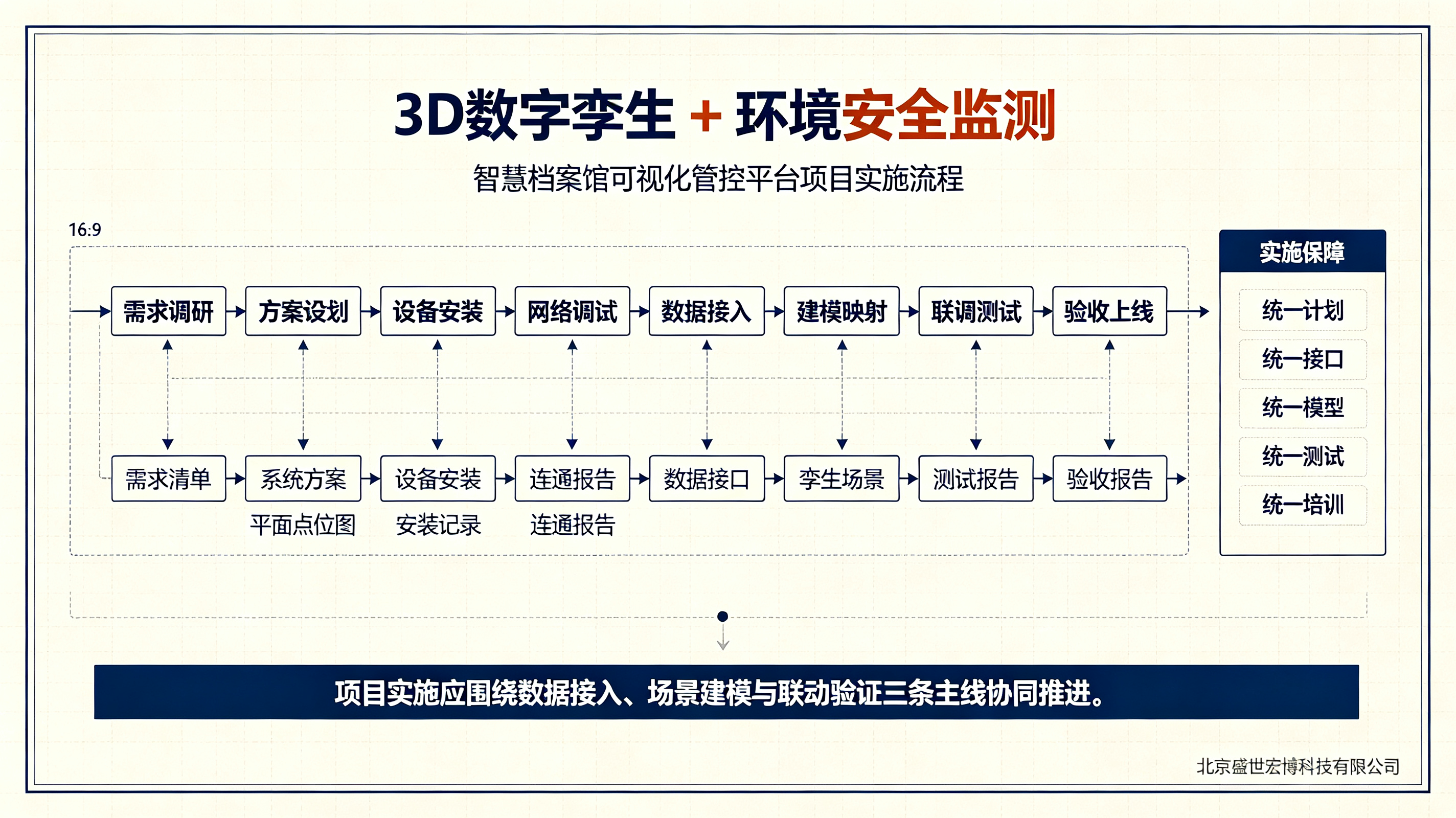

三、实施步骤与踩坑记录

阶段一：BIM 轻量化与模型处理（最耗时）

1. 原始模型：设计院提供 Revit (.rvt) 模型，面数通常百万级，直接进浏览器必崩。
2. 轻量化流程：
   • 使用 Revit → 3ds Max 导出 FBX。
   • 在 3ds Max 中：
     • 减面：删除看不见的背面、合并细小构件（如螺丝）、使用法线贴图替代复杂模型。
     • 拆分：按楼层、按系统（暖通、电气、消防）拆分为多个 glTF 文件，按需加载。
     • 原点重置：确保所有模型坐标原点一致（通常为建筑左下角），否则导入后位置错乱。
3. 元数据挂接：
   • 在模型文件中，为每个设备构件（如空调、探头）添加自定义属性：deviceId、deviceType、modbusAddress。
   • 这是 3D 模型与实时数据绑定的“身份证”。

阶段二：环境数据三维可视化（核心难点）

1. 温湿度云图（体渲染）：
   • 坑点：早期尝试用粒子系统做云图，性能极差（几千个粒子就卡）。
   • 解决方案：采用 Shader（着色器）​ 技术。在 Three.js 中编写 GLSL 着色器，根据插值后的温湿度数据，动态修改模型表面（墙面、地面、架体表面）的颜色。例如，使用渐变贴图（Gradient Map），数值低取蓝色，高取红色。
2. 空气流线（粒子动画）：
   • 模拟新风流向。在送风口位置生成粒子，沿着预设的曲线路径（贝塞尔曲线）运动。
   • 优化：使用 BufferGeometry 合并粒子，减少 Draw Call；粒子数量控制在 5000 以内。
3. 设备动画：
   • 风机：通过修改风扇叶片的 rotation.y 实现旋转。
   • 风阀：通过修改阀片网格的 rotation.z 实现开合。
   • 水流：使用流动纹理（Texture Offset）模拟水管中的水流。

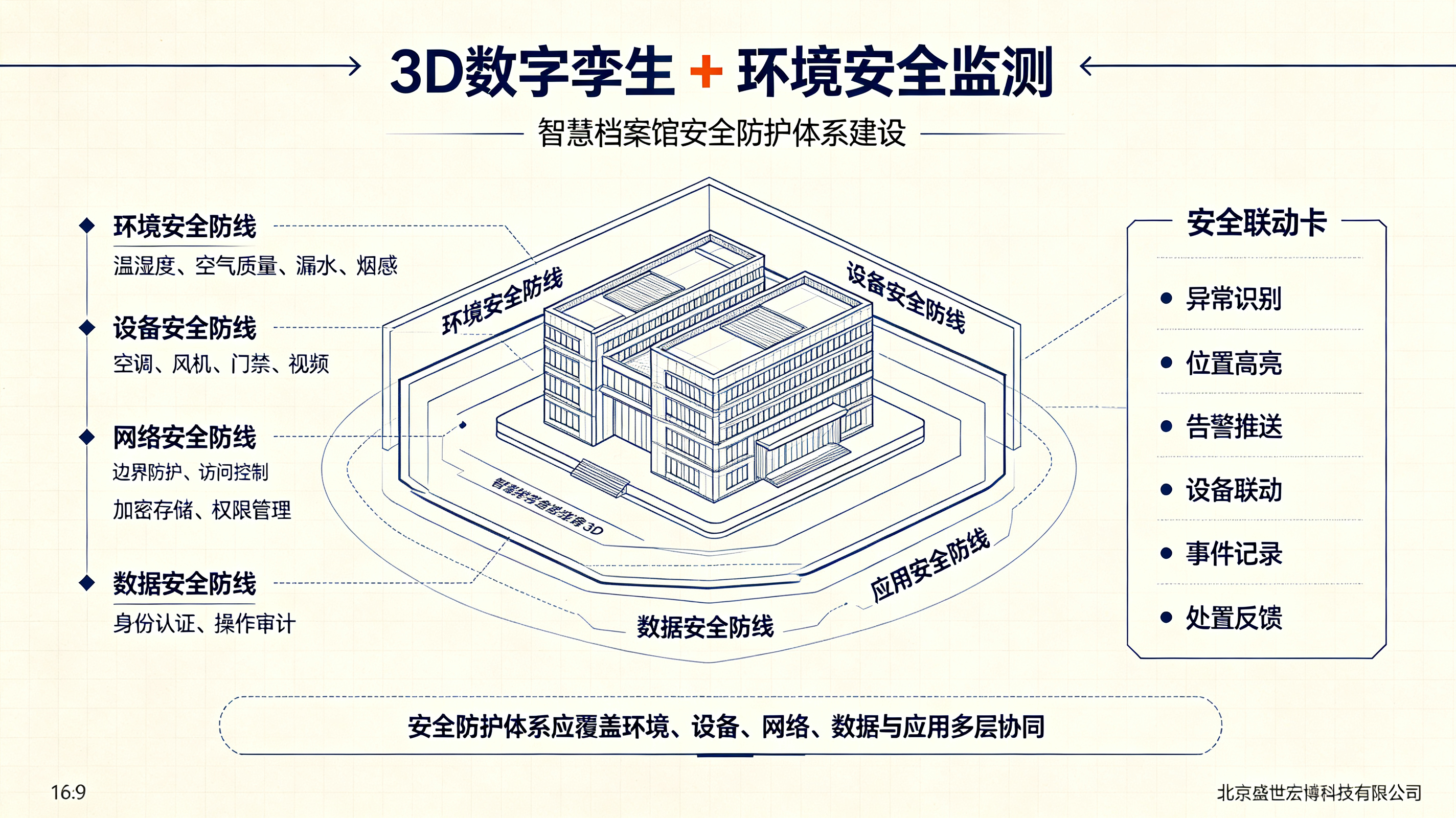

阶段三：视频融合与安防联动

1. 视频点位映射：
   • 在 3D 模型中，摄像机模型的位置和方向必须与实际监控画面一致。
   • 点击 3D 摄像机，弹出 HTML <video> 标签，加载 RTSP 转 HTTP-FLV/WebRTC 流（推荐 WebRTC，延迟最低）。
2. 电子围栏：
   • 在 3D 地面绘制多边形区域（如库房核心区）。
   • 门禁系统上传“非法闯入”事件时，平台在 3D 中高亮该区域，并闪烁显示入侵者最后位置。
3. 消防联动动画：
   • 烟感报警时，3D 模型中对应位置生成“烟雾粒子”（使用 PointsMaterial，透明贴图）。
   • 自动规划疏散路径（使用 A* 算法在 3D 导航网格上计算），并用高亮线条显示。

阶段四：大数据分析与 AI 联动

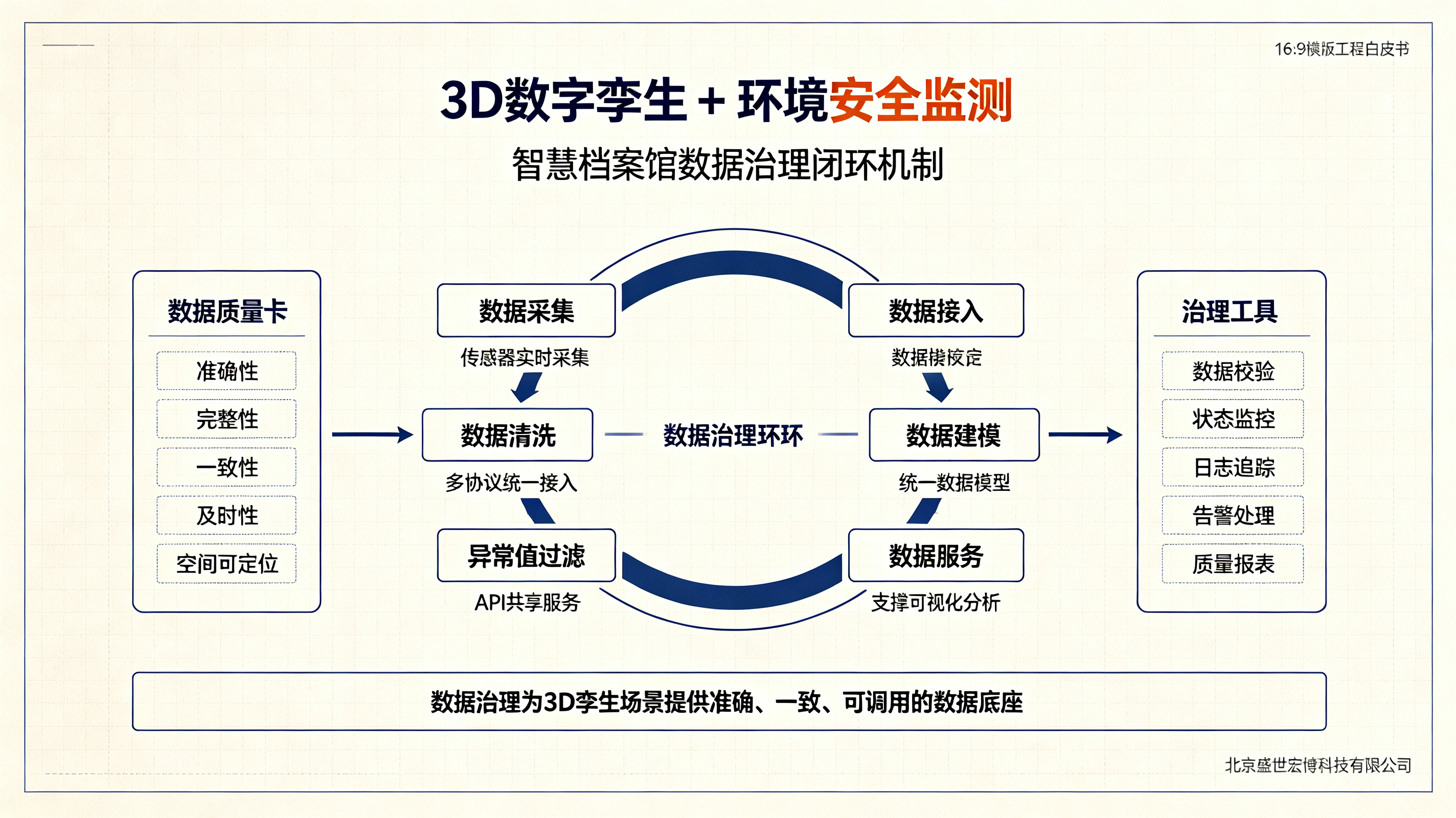

1. 数据清洗：
   • 边缘端过滤传感器跳变（如湿度瞬间从 50% 跳到 90% 又跳回，判定为干扰）。
   • 平台端处理缺失值（使用线性插值或前值填充）。
2. 能效分析：
   • 关联温湿度数据与空调/除湿机能耗数据。
   • 计算“单位除湿能耗”、“单位降温能耗”，识别能效比低的设备。
3. 预测性维护：
   • 监测除湿机压缩机电流。电流异常波动（如启动电流过大、运行电流过小）预示故障。
   • 监测滤网压差。压差持续升高预示堵塞，自动生成工单。

四、性能优化笔记（血泪教训）

1. 模型面数控制：单个库房场景面数控制在 50 万面以内。密集架可用“实例化渲染”（InstancedMesh），成千上万个架子只需一次 Draw Call。
2. 纹理压缩：所有贴图使用 KTX2 或 WebP 格式，开启 Mipmapping。
3. 分级加载（LOD）：
   • 远景：显示低模、低清贴图。
   • 近景（相机拉近）：动态切换为高模、高清贴图。
4. 数据节流：
   • 3D 界面不用的数据不订阅。
   • 温湿度数据更新频率：正常时 30 秒/次，告警时 5 秒/次。
   • 使用 WebSocket 而非 HTTP 轮询。
5. 内存管理：
   • 切换场景时，彻底销毁旧场景的几何体（geometry.dispose()）、材质（material.dispose()）和纹理（texture.dispose()），防止内存泄漏。

五、运维与培训笔记

1. 权限隔离：
   • 馆长：只读，可切换视角，查看报表。
   • 运维：可读写，可下发控制指令（如开关设备），但需二次确认。
   • 系统：自动运维账号，用于执行预设联动策略。
2. 操作日志：
   • 所有在 3D 界面上的操作（点击、缩放、下发指令）必须记录：谁、在什么时间、对什么设备、做了什么操作、结果如何。
   • 日志不可篡改，满足审计要求。
3. 应急预案：
   • 大屏故障：准备“降级模式”，自动切换至传统 2D Web 界面。
   • 网络中断：边缘网关接管，确保本地联动（如温湿度控制、消防联动）不中断。
4. 培训重点：
   • 不要培训“怎么用软件”，要培训“怎么解决问题”。
   • 例如：教运维人员如何通过 3D 云图判断除湿机故障，如何通过视频融合确认入侵事件，如何通过历史回放查找温湿度超标原因。

六、总结：建设笔记的核心结论

1. 模型是皮，数据是血，逻辑是魂：没有数据驱动的 3D 模型只是“花瓶”。
2. 性能是生命线：再炫的效果，卡顿了就一无是处。
3. 业务是导向：所有 3D 功能必须服务于档案管理（八防十防、节能、安全），而不是炫技。
4. 边缘是基石：云端再强，断网时边缘必须能自治。
5. 迭代是常态：上线不是结束，根据实际运维反馈持续优化模型、算法和交互。

这套笔记记录的是从“0”到“1”的建设过程。真正的挑战在于从“1”到“100”的精细化运营——如何让系统真正融入档案馆的日常，成为守护历史的“数字卫士”。
