FCE1X00系列EtherCAT从站芯片硬件开发常见问题与调试指南（1）

随着工业国产化替代战略持续推进，方芯 FCE1X00 系列（FCE1100/FCE1200）EtherCAT 从站芯片对标倍福（Beckhoff）ET1100、ET1200，实现引脚级兼容，可满足国产化替代的应用要求。在替代应用过程中，不少客户在硬件开发阶段遇到各类问题。本文针对 FCE1X00 系列硬件开发的高频问题，集中解答 ESC 硬件不工作、链路异常、复位时序、端口区分、Tx 相位补偿、PHY 匹配、链路增强功能配置等工程难点，梳理标准化排查流程与调试技巧，帮助工程师快速解决硬件设计与调试中的各类故障问题。

一、ESC硬件故障检查流程

当ESC硬件无法正常工作时，可借助外部测量设备完成以下三类功能测试，从而快速定位问题根源。

通用基础测试

• 使用万用表检查所有电源通路的供电电压与供电电流是否正常
• 使用示波器测试系统时钟是否处于正常运行状态
• 使用示波器抓取复位信号确认是否已完成释放
• 上电后使用逻辑分析仪或者示波器抓取I2C总线信号，确认ESC能否正常访问EEPROM。若无法访问，需重新检查连接、供电、时钟、复位信号以及ESC的 strapping 引脚选项与配置

通信层测试

• 链路信号检查：确认 PHY 是否正常输出链路连接信号、链路速率是否符合要求，并检查 PHY 是否有 25 MHz 时钟输出（使用示波器测试 TXC 引脚）
• 通信基础验证：SII EEPROM并非通信的必需条件，EtherCAT主站完全可以在无SII EEPROM的情况下完成从站寄存器读取操作，据此可确认主站能否正常扫描到从站
• 测试阶段关闭增强链路检测，消除该功能对故障排查的干扰

PDI通信层测试

• 检查PDI是否处于激活状态，确认PDI控制、PDI配置相关参数设置正确
• 尝试访问用户RAM区域（地址范围0x0F80:0FFF）。若EEPROM加载异常或同步管理器处于激活状态，过程RAM可能会被阻塞
• 在通过PDI访问RAM区域的同时，借助EtherCAT网络实时监控该RAM区域的状态
• 尝试向寄存器写入数据（例如AL事件掩码寄存器）：与RAM相比，寄存器带有额外的写入校验机制
• 检查访问操作过程中的信号状态：确认微控制器是否正确驱动对应信号、ESC是否正常输出对应信号，排查是否存在信号浮空问题

二、故障排查

本节方法适用于 EtherCAT 从站故障排查阶段，通过简化系统环境快速定位故障根源，具体操作要点如下：

• 最小化网络规模：逐步删减网络中的从站设备，保留最少数量的节点，同时确保目标故障现象依然可以复现，排除无关设备的干扰
• 测试阶段关闭增强链路检测：关闭该功能可消除链路检测机制对故障现象的掩盖，大幅提升异常的可见度，更直接地暴露底层通信问题
• 尽可能禁用MI链路检测与配置：暂时关闭该层链路检测逻辑，减少额外的协议处理环节，避免多层检测机制互相干扰，简化故障排查维度
• 网络内设备互换定位故障源：通过交叉互换网络中的从站、主站、网线等关键部件，观察故障是否随部件迁移，快速锁定故障源于硬件、线缆还是从站协议栈层面

三、FCE1100系列硬件设计关键要点

以上排查方法可以帮助工程师在故障发生时快速缩小问题范围。需要指出的是，许多故障的根源往往在硬件设计阶段就已埋下。因此，深入理解 FCE1X00 系列与对标芯片的核心差异，掌握端口配置、Tx 相位补偿与复位时序等设计要点，能够帮助工程师从源头规避大部分常见问题。本章围绕以下四个方面逐一展开。

（一）FCE1100与ET1100核心差异

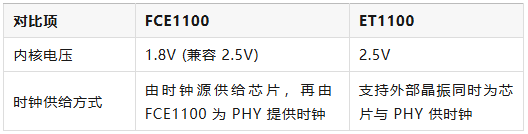

FCE1100 对标倍福 ET1100，在引脚上实现兼容，可直接用于国产化替代设计。不过，两者在电气特性与时钟架构上存在一定差异，设计时需重点关注。

完整详细差异可查阅文档：FCE1100与ET1100差异对照表_V2.4

FCE1100与ET1100差异对照表_V2.4

（二）端口配置方式及逻辑与物理端口对应关系

物理端口

在EtherCAT网络中，物理端口是指用于连接EtherCAT设备的物理接口，它通常对应于控制器或者交换机的EtherNET端口。物理端口用于将EtherCAT数据帧从一个设备传输到另一个设备，并在网络中传递数据（在芯片上看到的端口对应为物理端口）。

逻辑端口

在EtherCAT网络中，逻辑端口是指在EtherCAT设备上配置的虚拟端口，逻辑端口通过EtherCAT主站配置和管理，用于将数据从物理端口传递到设备对应的功能块，逻辑端口与EtherCAT设备上的功能模块相关联。

FCE1100的端口通过配置引脚P_CONF[0:3]完成配置。使用不同的端口数量及配置时，物理端口与逻辑端口的对应关系有所不同，

具体对应关系可参考：FCE1100 Datasheet、Applicationnote_物理端口和逻辑端口说明.pdf

FCE1100_Datasheet_V1.4.4

Applicationnote_物理端口和逻辑端口说明

（三）Tx相位补偿说明

由于 FCE1100 与以太网 PHY 使用相同的时钟源，来自 PHY 的 TX_CLK 与来自 FCE1100 的 TX_ENA/TX_D0~TX_D3 具有固定的相位关系。

因此，TX_CLK 无需连接，并可省去 FCE1100/1200 内部 TX FIFO 的延迟。

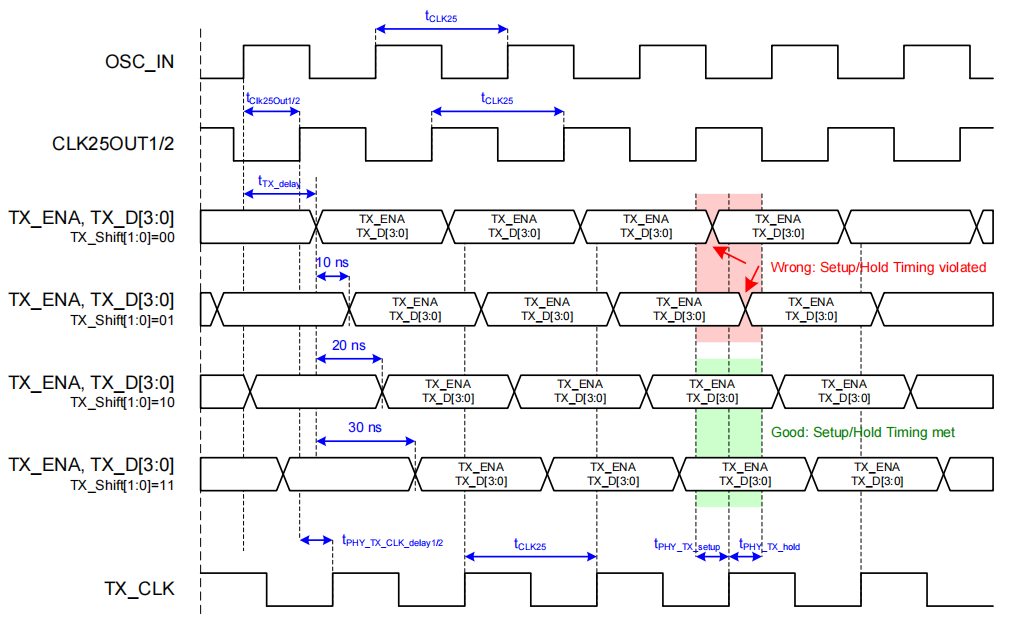

TX_CLK 与 TX_ENA/TX_D0~TX_D3 之间的相移，可通过配置适当的 TX 相位偏移量进行补偿，从而使 TX_ENA/TX_D0~TX_D3 分别延迟 0、10、20 或 30 ns，具体时序关系如下图所示。

TX 相位补偿时序示意图

当外置PHY端口无法正常通信时，需要确保数据时钟保持一定的相位关系。具体参见对应芯片Datasheet。

（四）ESC/PHY复位引脚连接要点

在连接 ESC/PHY 复位引脚时，所有以太网 PHY 都应保持复位状态，直至 ESC 退出复位状态。采用 EtherCAT 专用 ASIC 芯片时，可直接使用 nRESET 复位信号完成控制：将 ESC 的复位与 PHY 的复位连接在一起，利用 ESC 的内部上电复位来复位 PHY 芯片。

为什么采用该设计？

若PHY提前退出复位，会与相邻节点建立链路，相邻节点也随之开启自身链路，但此时ESC尚未进入可工作状态，无法完成正常通信，最终会引发不必要的丢包问题。

四、链路增强功能的启用与关闭场景

启用前提

对于MII端口，启用增强链路检测的前置条件是‌：MII管理接口能与所有PHY正常通信，且PHY地址配置正确‌，这本身也是EtherCAT从站设计的基础推荐要求。

启用建议（不同场景）

•  需要快速链路断开检测的场景：比如带环网冗余的工业控制应用，建议在SII EEPROM中开启增强链路检测，可满足低延迟的链路故障响应需求。
• 可容忍潜在干扰和少量丢包的普通场景：可以关闭增强链路检测，降低系统复杂度。
• 硬件调试阶段：强烈建议禁用增强链路检测，能更清晰地定位通信异常的根本原因，避免该功能干扰故障排查过程。

小结

本文汇总了FCE1X00系列在硬件设计、调试阶段的高频问题，覆盖芯片对比、端口配置、相位补偿、复位设计、链路功能以及全套故障排查手段，在硬件调试遇到异常时，可以对照本文内容逐项核对，快速定位问题点。

后续我们还会持续更新 FCE1X00 系列及其他类型芯片的常见问题与解答，分享更多 EtherCAT 从站芯片开发实战经验，欢迎大家持续关注。如果您在项目开发过程中遇到相关问题，也可以在评论区留言交流。
