南京观海微电子--GIP Introduction

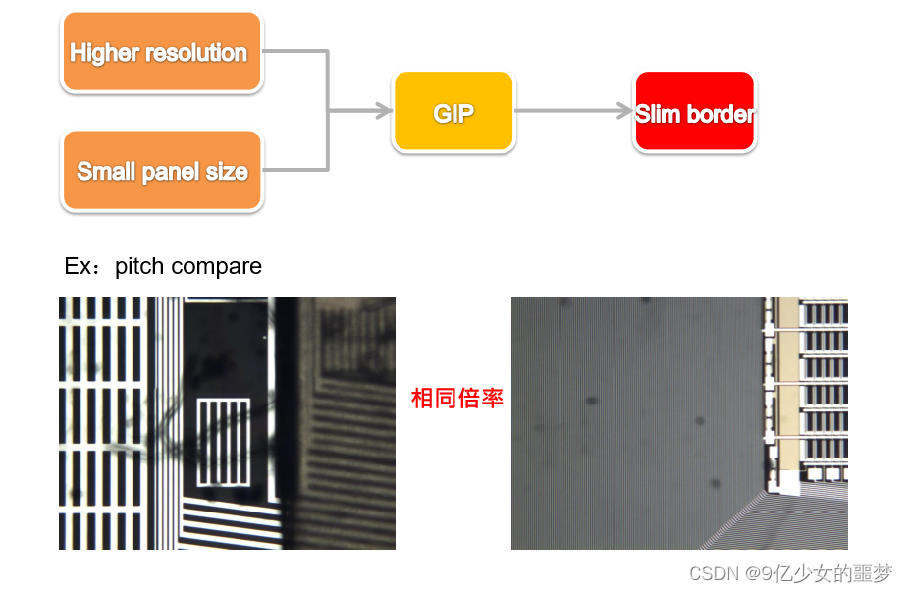

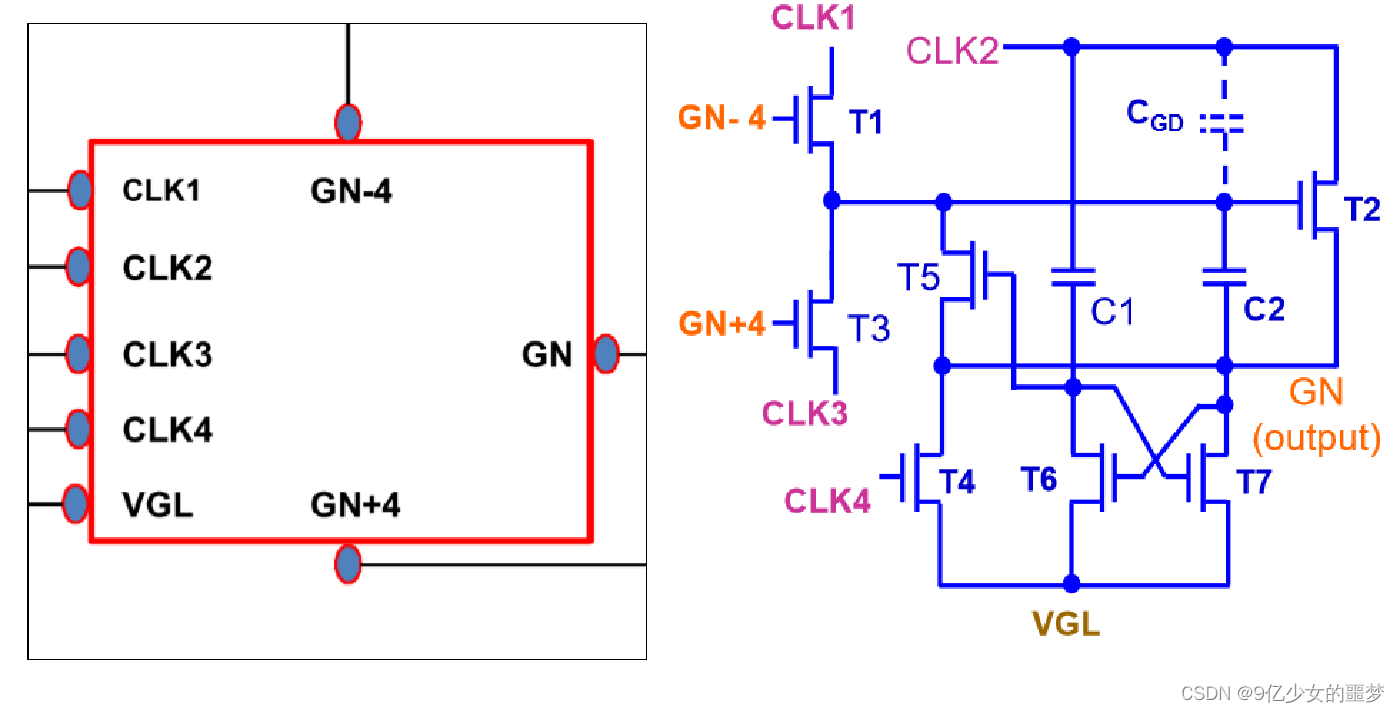

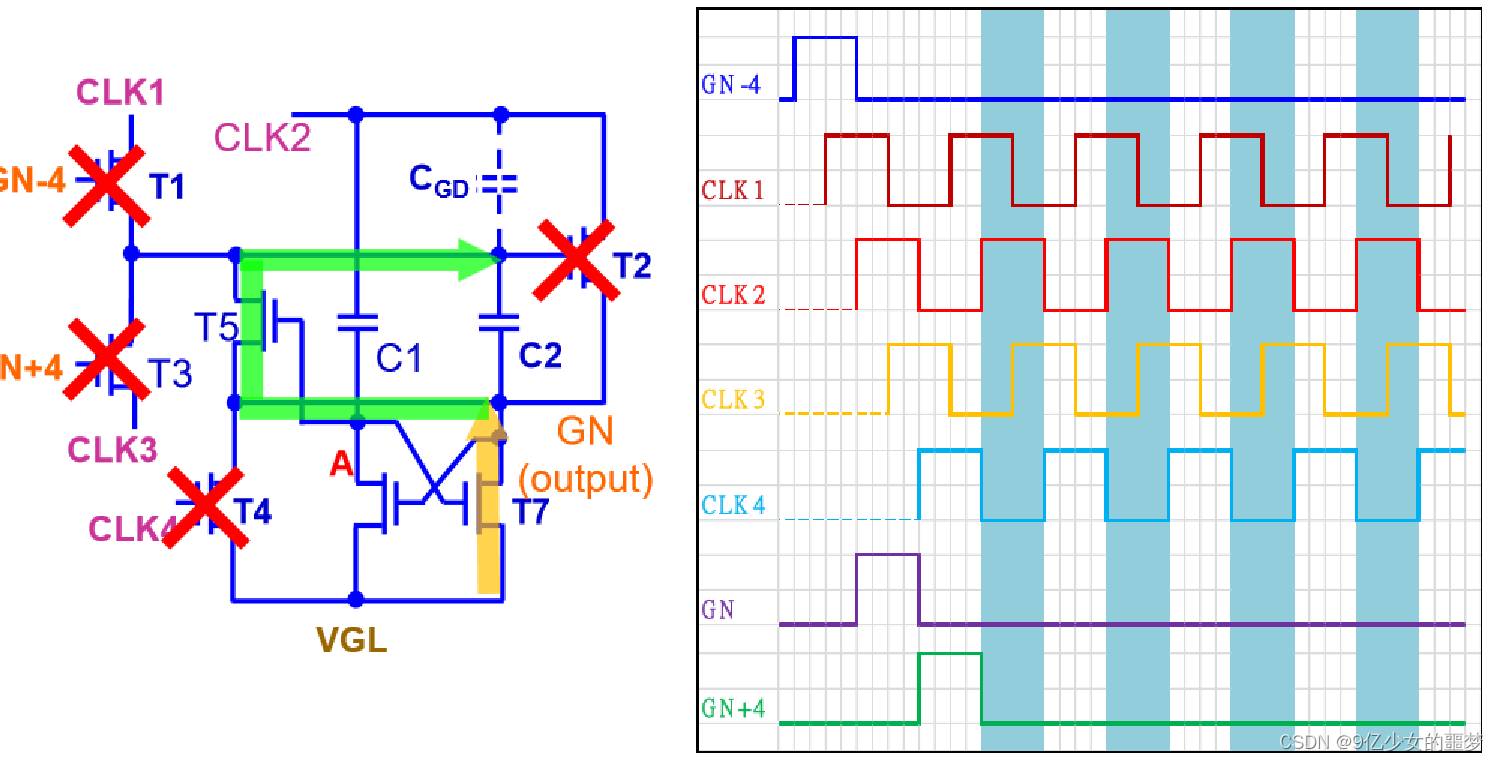

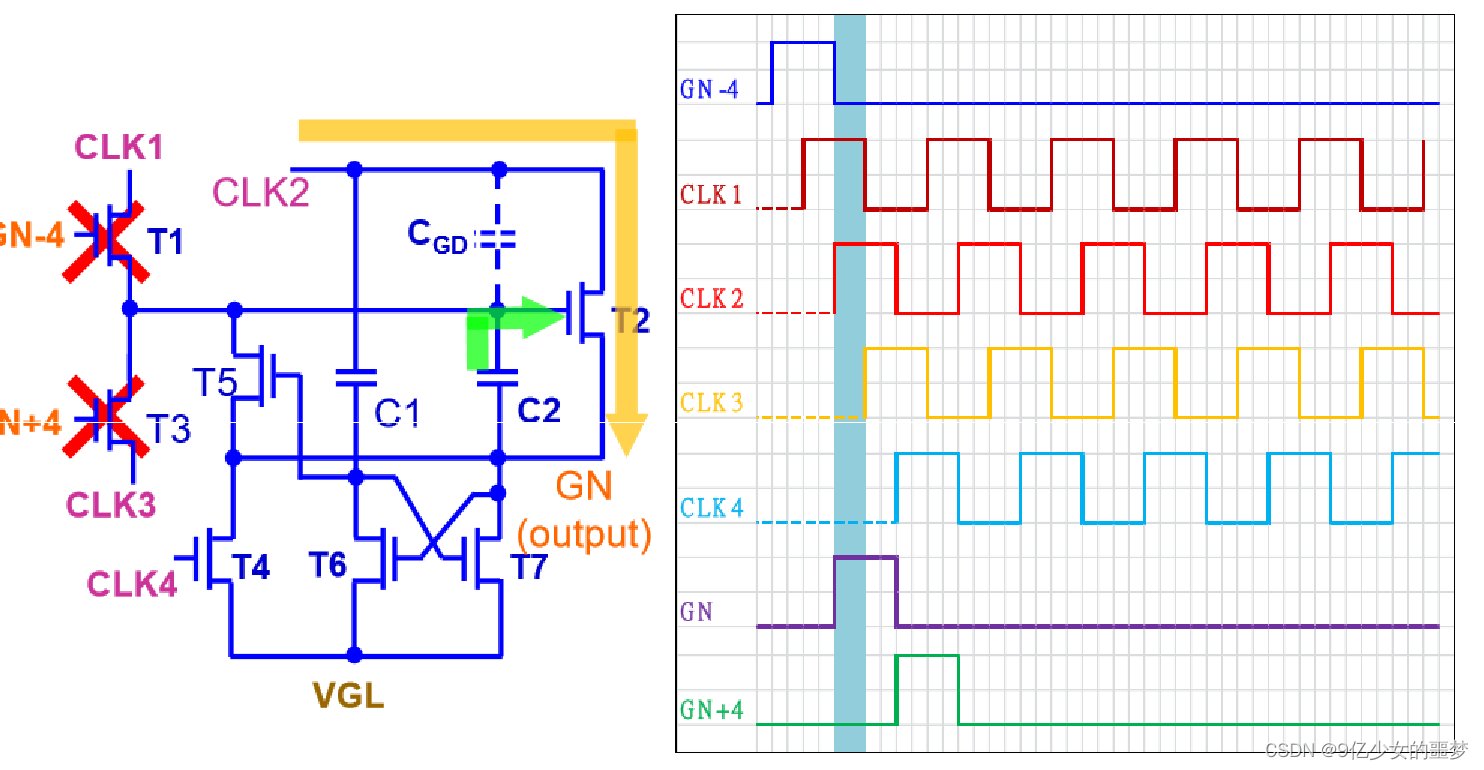

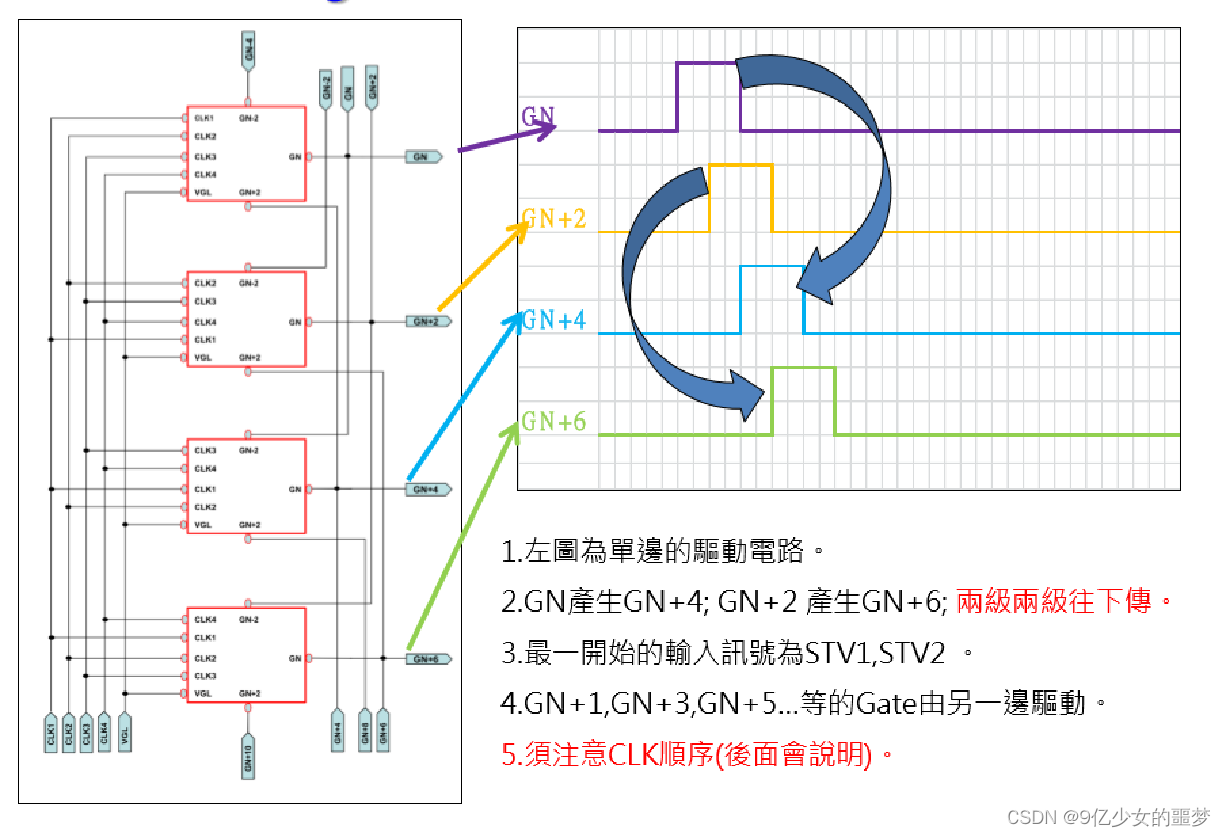

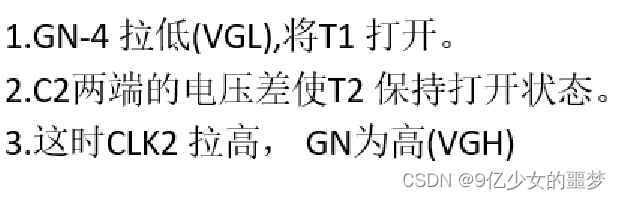

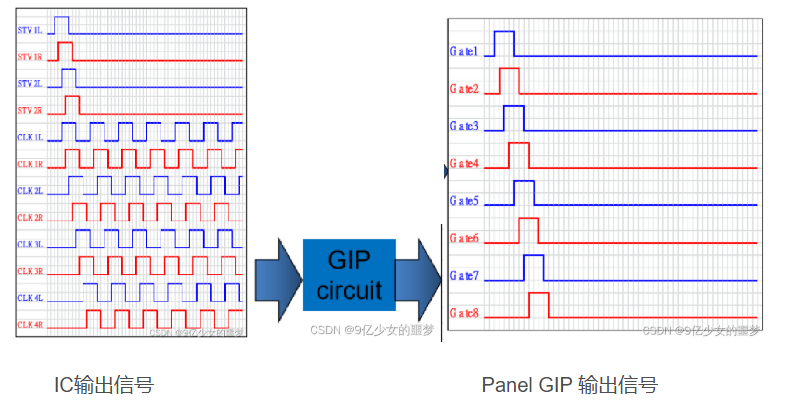

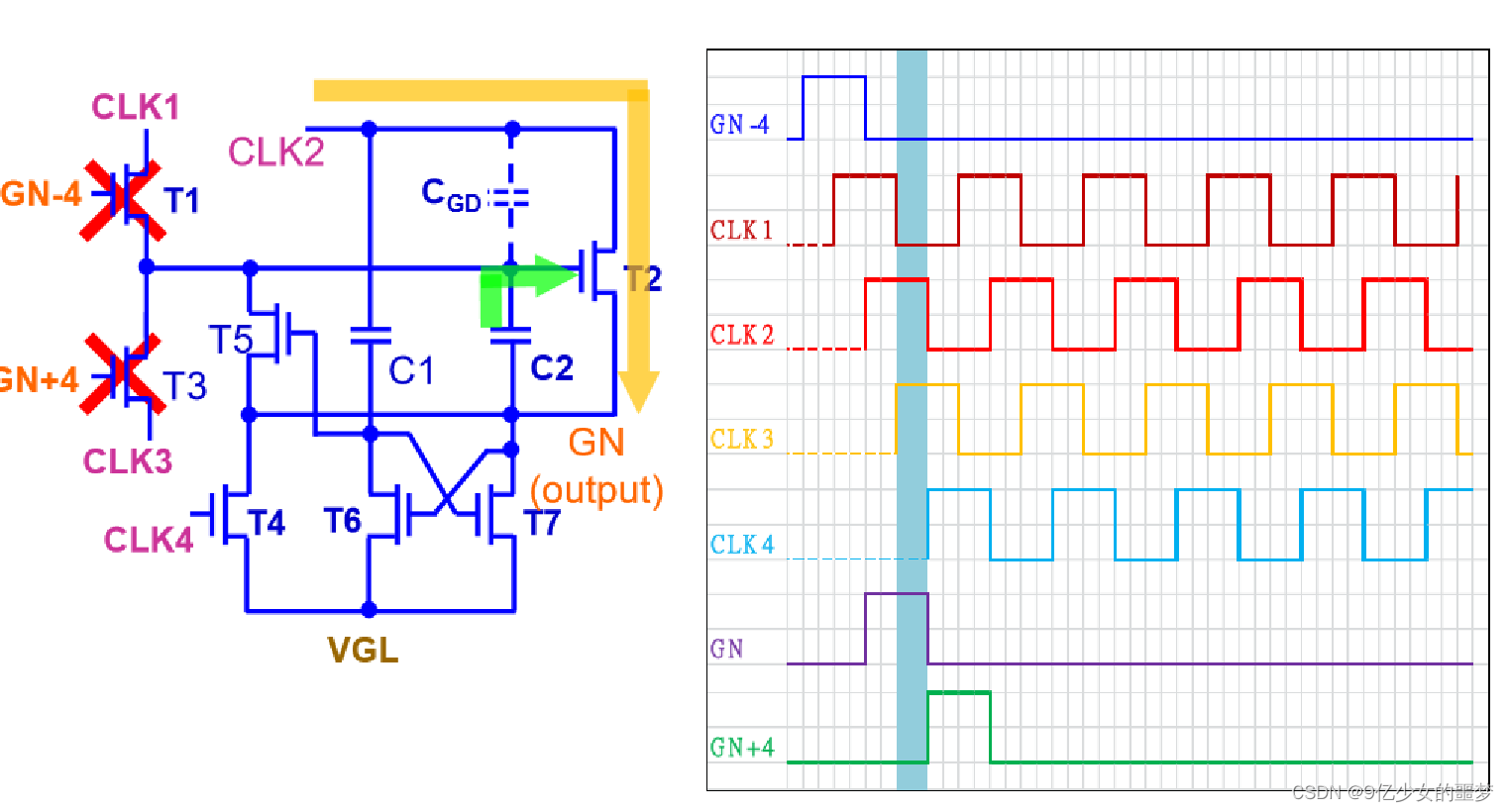

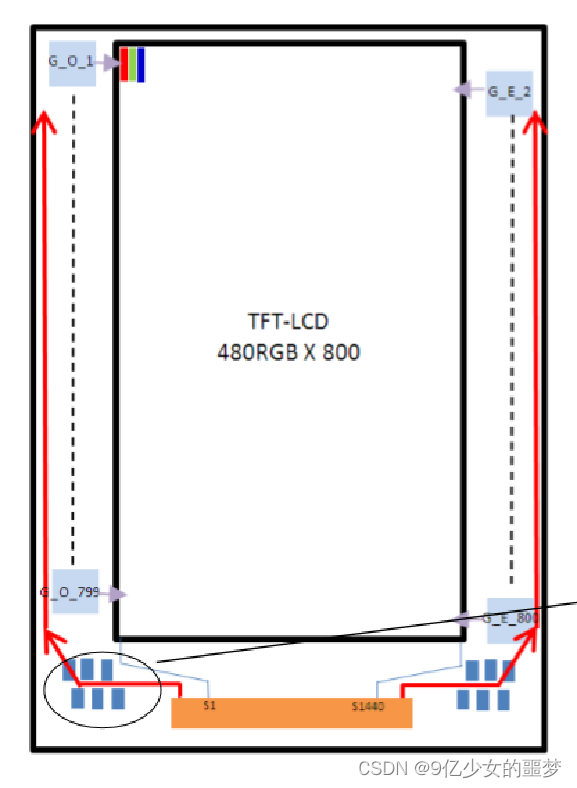

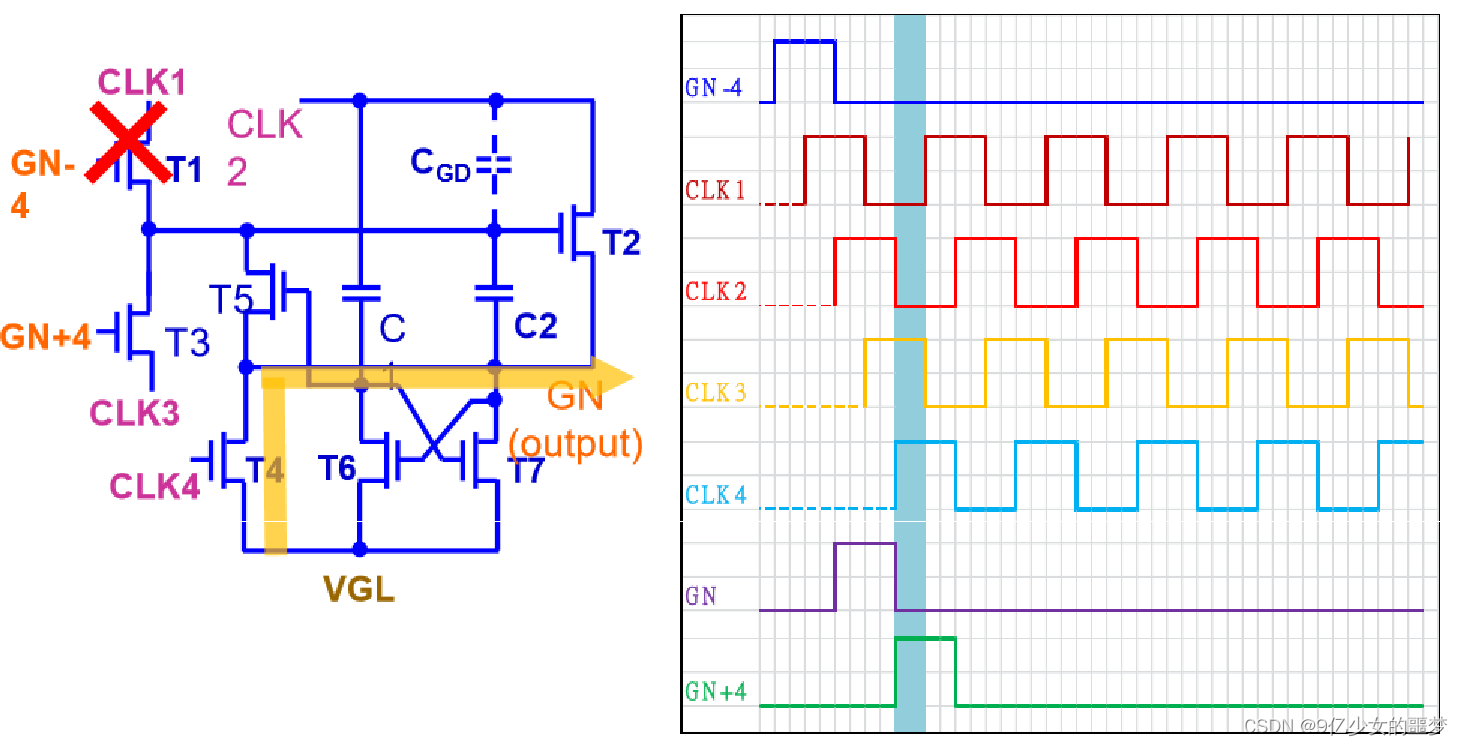

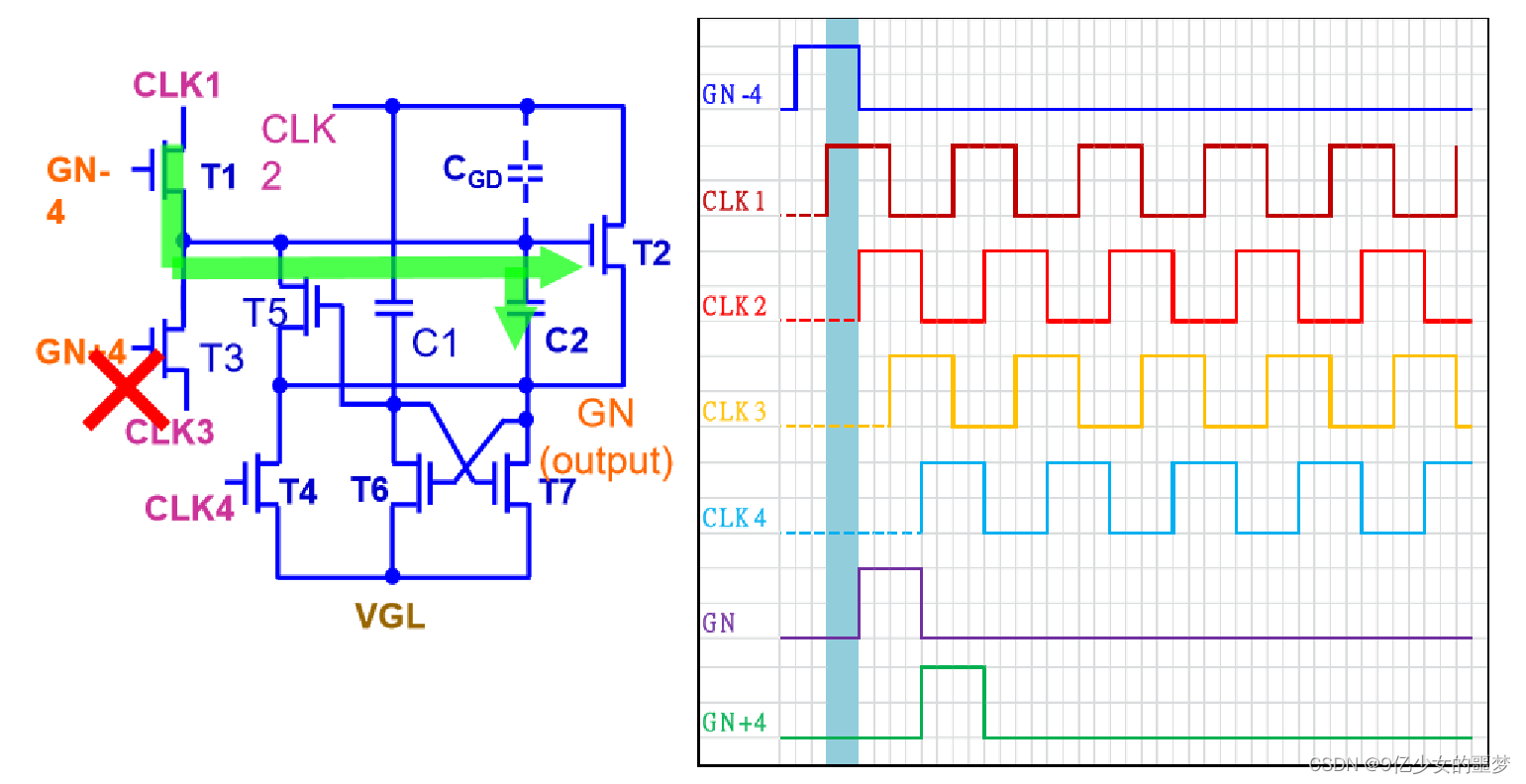

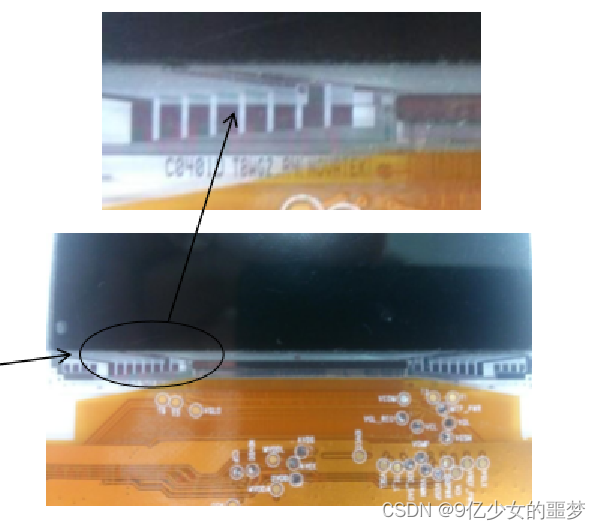

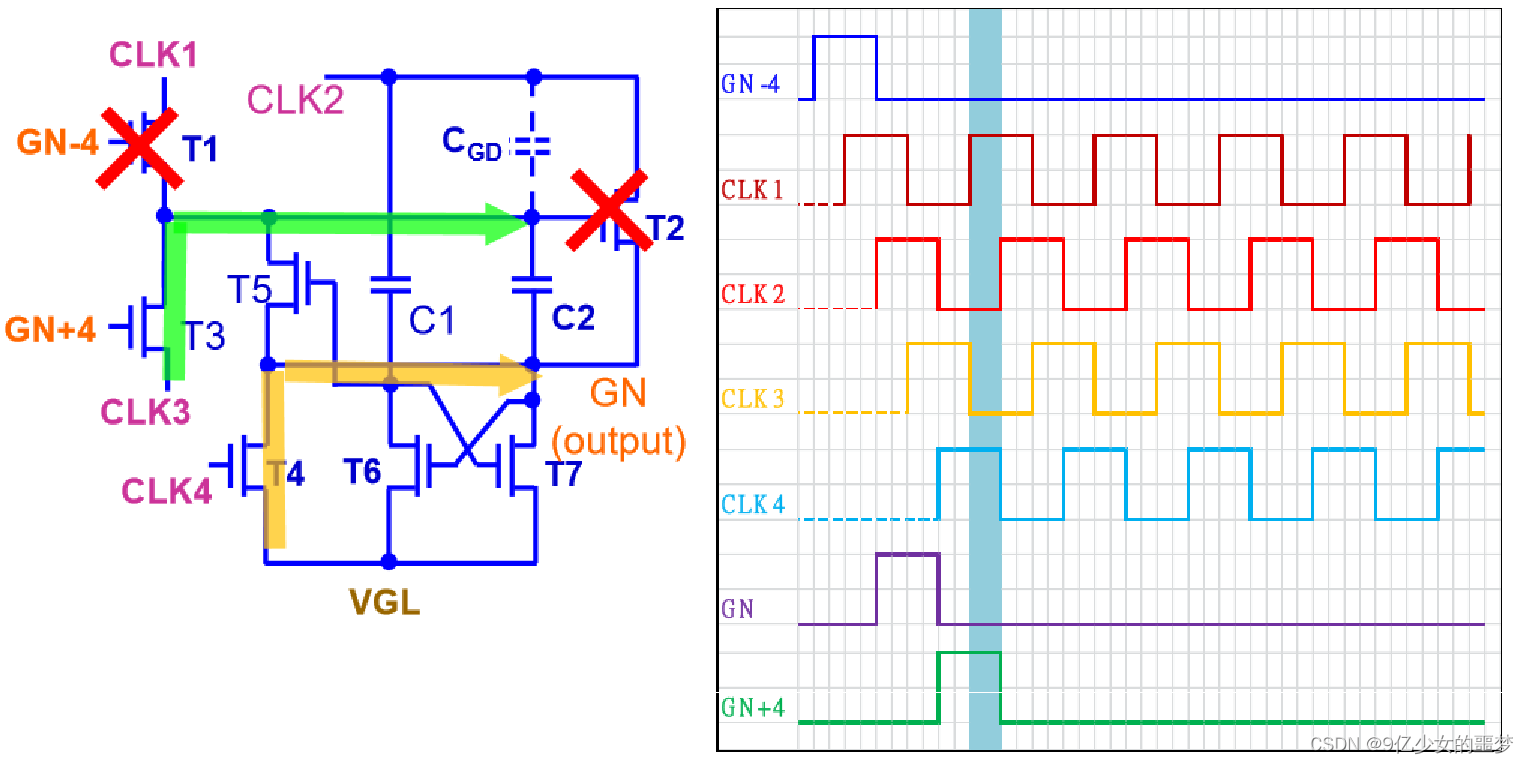

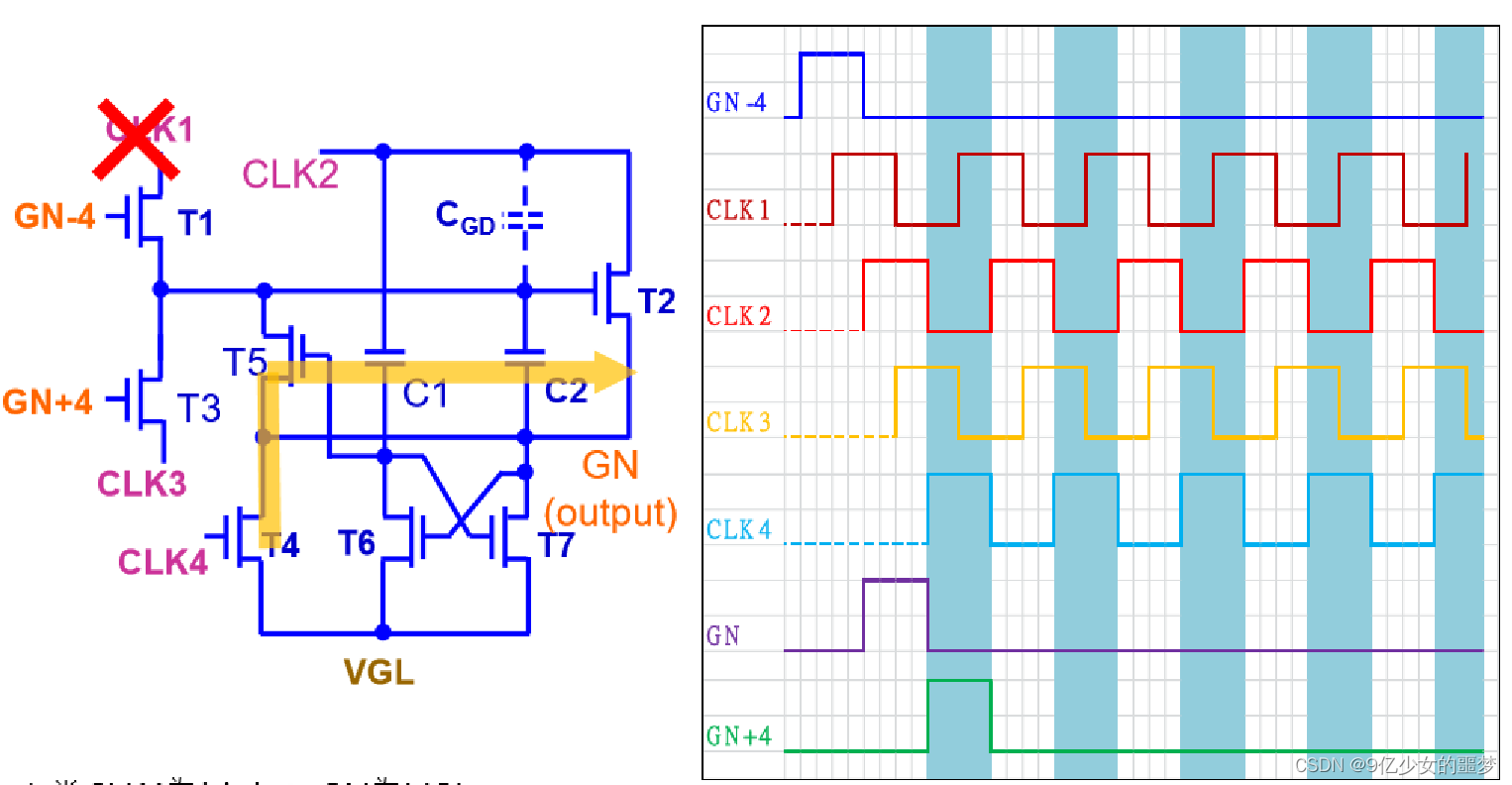

 What is GIP？ GIP（Gate in panel）：将IC Gate电路中的shift register circuit 移至 panel端。 提供控制信号给panel即可达到gate function Why use GIP？ GIP技术就是把扫描芯片集成在显示面板上，达到节省扫描芯片，降低材料成本，减少工艺步骤并缩短工艺时间，从而降低面板成本、实现更窄边框的目的。  GIP Panel Structure   Gip timing GIP timing的设定是根据客户的需求来的，[不同的](https://so.csdn.net/so/search?q=%E4%B8%8D%E5%90%8C%E7%9A%84&spm=1001.2101.3001.7020)面板厂设计可能不同 驱动的方式分为左右两边 输入:STV&CLK 输出:gate waveform  以IVO的GIP设计为例： 输入信号(GN-4)与CLK1搭配控制GN 拉高的时间。 下两级的Gate(GN+4)与CLK4控制GN 拉低的时间。  对以上电路进行推导  输入为GN-4，输出为GN
