PPPoE原理及华为路由器拨号案例

用户5921339

发布于 2026-04-13 11:25:09

790

一、什么是PPPoE？

PPPoE，全称 Point-to-Point Protocol over Ethernet，即“以太网上的点对点协议”。它是在以太网基础上，将点对点协议（PPP）封装的一种网络协议，常用于宽带上网，尤其是家庭和小型企业用户通过ADSL或光纤接入互联网的场景。

简单理解：

PPP 是点对点协议，最初用于拨号上网，可实现认证、加密和压缩。
Ethernet 是局域网协议，用于多用户共享网络。
PPPoE通过唯一的Session ID可以很好地保障用户的安全性。
PPPoE 把 PPP 封装在 Ethernet 帧中，实现以太网环境下的拨号式上网

二、PPPoE的报文格式

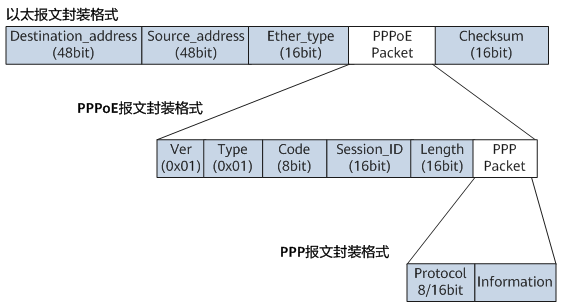

PPPoE的报文格式就是被封装在以太帧中的PPP报文，报文格式如下：

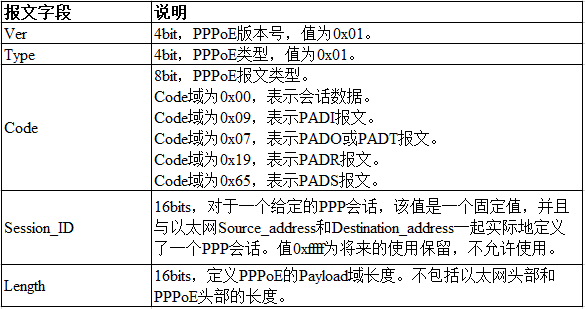

PPPoE报文字段说明

三、PPPoE建立连接过程

PPPoE可分为三个阶段，即Discovery（发现）阶段、Session（会话）阶段和Terminate（终止）阶段。其中会话阶段又分为LCP协商、CHAP/PAP认证、NCP协商、客户端上线四个部分。

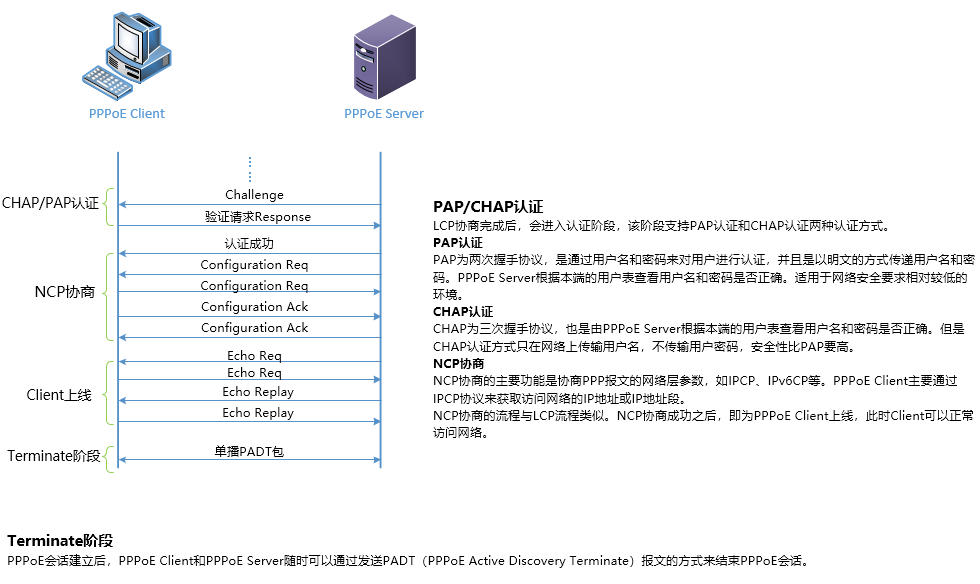

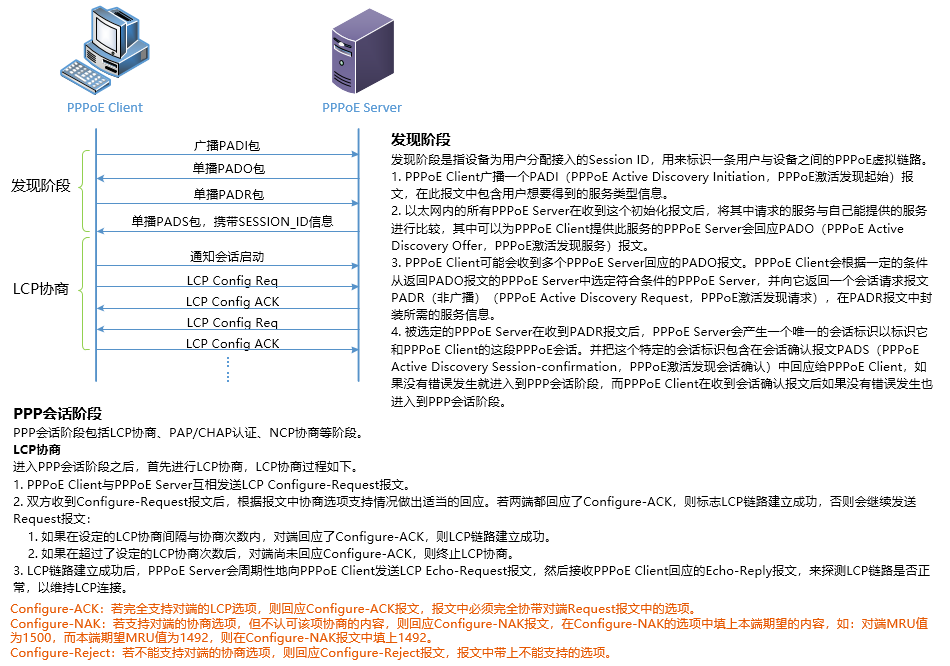

PPPoE各阶段时序如下图所示：

图3.1

图3.2

四、路由器配置案例

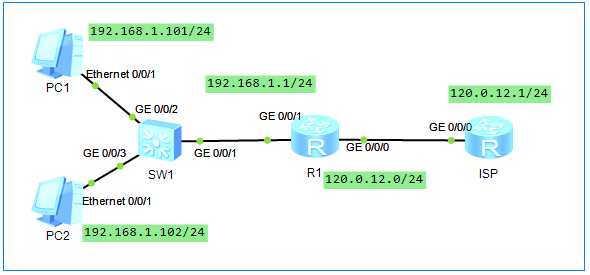

4.1 实验网络拓扑图

说明：

1. 路由器R1是拨号上网的客户端设备，G0/0/0连接运营商设备，通过拨号自动获取IP地址；G0/0/1是内网接口且为内网终端上网的网关。

2. 路由器ISP模拟运营商设备，作为PPPoE的服务端，是路由器R1的默认网关。

3. SW1是傻瓜交换机，无需任何配置。

4. PC1和PC2是内网终端设备。

4.2 实验目标

路由器R1通过PPPoE拨号成功，且PC1和PC2能通过路由访问ISP的IP地址

4.3 设备配置

4.3.1 R1路由器配置

新建acl 2000，匹配局域网段192.168.1.0/24

acl number 2000
 rule 5 permit source 192.168.1.0 0.0.0.255

新建拨号接口并设置相关参数

interface Dialer1
 link-protocol ppp
 ppp chap user user1
 ppp chap password cipher pwd@123
#或使用PAP认证，根据对端配置决定
#ppp pap local-user user1 password cipher pwd@123
 ppp ipcp dns admit-any # 配置PPPoE Client被动地接收PPPoE Server指定的DNS服务器地址
 ppp ipcp dns request # 配置PPPoE Client主动向PPPoE Server请求DNS服务器地址
 mtu 1492
 tcp adjust-mss 1200 # 配置接口的TCP最大报文段长度
 ip address ppp-negotiate
 dialer user user1 # 使能共享DCC功能，指定拨号时使用的用户名
 dialer bundle 1 # 指定Dialer接口使用的Dialer bundle
 dialer-group 1 # 配置接口所属的拨号访问组
 dialer timer idle 0
 dialer timer autodial 60
 nat outbound 2000 # 配置此接口作为 NAT 出接口

配置将物理接口GE0/0/0绑定在配置好的Dialer接口上，并建立PPPoE会话

interface GigabitEthernet0/0/0
 pppoe-client dial-bundle-number 1

为内网接口配置IP地址

interface GigabitEthernet0/0/1
 ip address 192.168.1.1 255.255.255.0

配置拨号规则及规则匹配条件

dialer-rule
 dialer-rule 1 ip permit
 # dialer-rule 1 acl 2000

配置缺省路由

ip route-static 0.0.0.0 0.0.0.0 Dialer1

4.3.2 ISP设备配置

创建IP地址池，指定网关地址、网段及DNS

ip pool pppoe
 gateway-list 120.0.12.1
 network 120.0.12.0 mask 255.255.255.0
 dns-list 8.8.8.8 114.114.114.114

配置aaa认证用户及服务

 aaa
  local-user user1 password cipher pwd@123
  local-user user1 service-type ppp

创建虚拟模板接口，配置认证相关参数

interface Virtual-Template1
 ppp authentication-mode chap
 # ppp authentication-mode pap
 remote address pool pppoe
 ip address 120.0.12.1 255.255.255.0

将虚拟接口Virtual-Template1与物理接口GE0/0/0绑定

interface GigabitEthernet0/0/0
 pppoe-server bind Virtual-Template 1

4.4 结果验证

在R1上查看PPPoE会话：

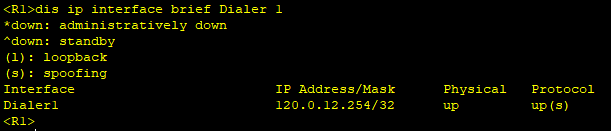

查看R1路由器获取到的公网IP地址：

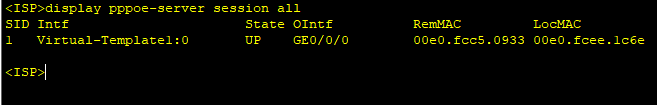

在ISP设备上查看PPPoE会话：

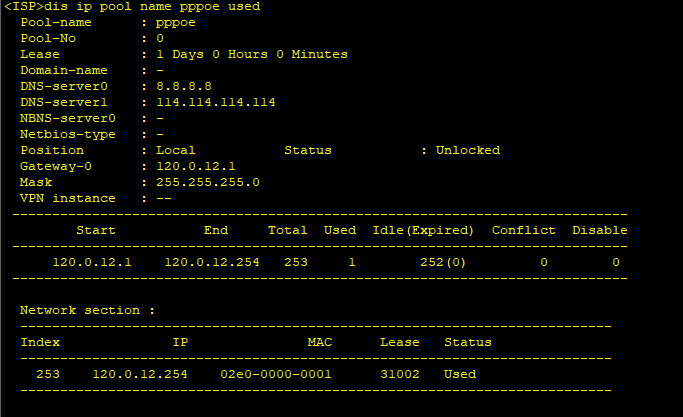

在ISP设备上查看IP地址池IP使用情况：

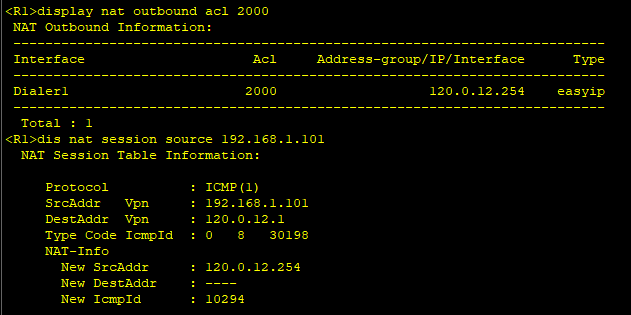

PC1上ping路由器ISP的IP地址，在R1上查看NAT会话：

重置PPPoE会话相关命令：

R1路由器（客户端）

<R1>reset pppoe-client dial-bundle-number 1
<R1>reset pppoe-client all

ISP路由器（服务端）

<ISP>reset pppoe-server virtual-template 1
<ISP>reset pppoe-server interface g0/0/0
<ISP>reset pppoe-server all

此次的分享就到这里了，喜欢的朋友点个关注相互交流学习。
