2026年5月25日,上海,IEEE国际电路与系统研讨会(ISCAS)。华为半导体总裁何庭波登台,没有炫目的灯光秀,没有PPT上密密麻麻的数据——她只讲了一件事:

摩尔定律已经不够用了。我们需要一条新路。

这条新路,就是华为提出的 τ(Tau)缩放定律

一、摩尔定律的困境:缩小尺寸的游戏玩到头了

过去50多年,半导体行业靠一个简单逻辑运转:把晶体管做得更小,就能塞更多,芯片就更快。 这就是摩尔定律—每18到24个月,芯片上的晶体管数量翻一倍。

但现在,这游戏快玩到头了。

当晶体管尺寸缩小到3纳米、2纳米,甚至更小的时候,物理世界开始跟你对着干。量子隧穿效应让电子不受控制地"穿墙",漏电问题越来越严重,散热变得极为困难。更关键的是——每缩小一次,制造成本就指数级上升,但性能提升却越来越小。

用大白话说:投入越来越多的钱,获得越来越少的回报。

对台积电、三星这样的巨头来说,这已经够头疼了。而对华为来说,情况更复杂—美国制裁让华为拿不到ASML的极紫外光刻机(EUV),连缩小尺寸这条路都被堵得七七八八。

所以华为的选择其实很明确:既然不能走别人的路,那就自己开一条。

二、τ缩放定律:不拼尺寸,拼速度

华为的思路转变很巧妙:与其拼命缩小晶体管的几何尺寸,不如缩短信号在晶体管之间传播的时间。

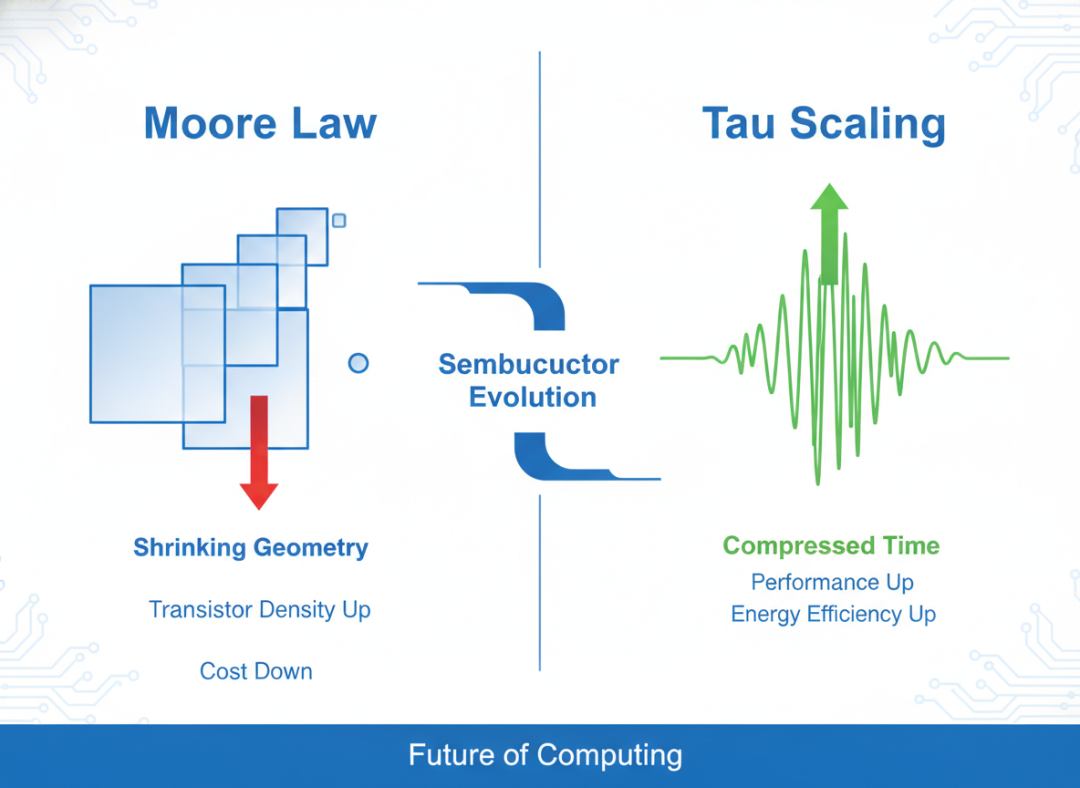

τ(Tau)在物理学中就是时间常数的符号。华为提出,用时间常数τ的缩小来替代几何尺寸的缩小,作为衡量半导体进步的新标尺。

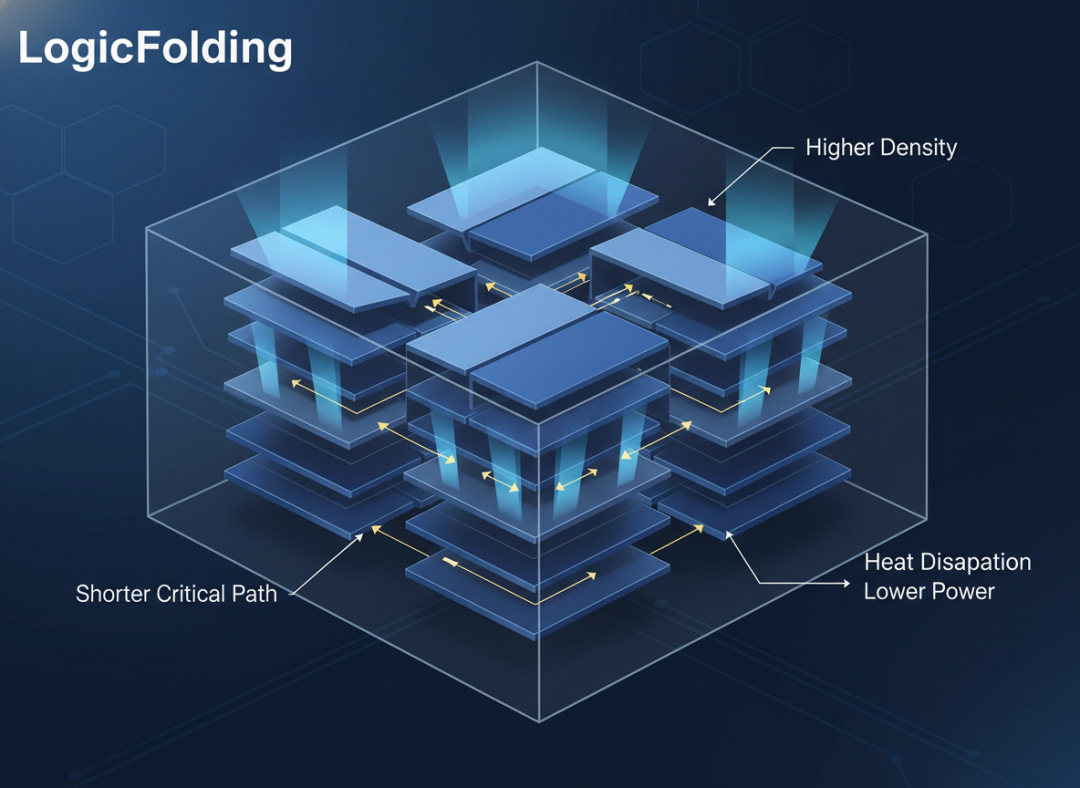

具体怎么做?华为开发了一套叫 LogicFolding(逻辑折叠) 的架构。传统的芯片设计是把逻辑电路平铺在硅片上,信号需要走很长的路。而 LogicFolding 的思路是把逻辑电路像折纸一样折叠起来,让信号的传播路径大幅缩短。

📐 打个比方:以前从北京到上海只能走国道,绕来绕去要开一整天;现在修了直达高铁,两小时就到。路程短了,效率就高了。LogicFolding 就是给芯片内部信号修了"直达高铁"。

这套方案覆盖了四个层面:

🔹 器件层:优化晶体管和互连线的电阻与寄生电容,从物理底层缩短τ

🔹 电路层:用 LogicFolding 架构打破传统平面布局,缩短关键路径

🔹 芯片层:多模块协同优化,整体性能和能效同步提升

🔹 系统层:软硬件协同,让系统级 τ 也持续缩小

三、华为的目标:2031年追平1.4纳米

华为给出了一个具体的时间表:到2031年,通过 τ 缩放定律和 LogicFolding,实现晶体管密度等效于 1.4 纳米制程。

作为对比,台积电目前已经开始量产 2 纳米芯片。华为要追的差距,大约是5到7年。

今年秋天,华为就将发布搭载 LogicFolding 架构的新一代麒麟芯片,用于旗舰 Mate 90 系列手机。这是 τ 缩放定律的第一次实战检验。

⚠️ 但业内并非一片叫好。 DGA Group的技术主管Paul Triolo直言:"堆叠/折叠设计确实能带来密度提升,但并不意味着华为解决了真正的1.4纳米制程所面临的良率、功耗、散热和器件性能问题。" Counterpoint Research的Neil Shah也指出,这种路径"在大规模生产中尚未得到验证",可能面临严峻的热约束和封装复杂度问题。

这些质疑不是没有道理。芯片制造从来不是只有一个维度的问题—密度上去了,散热怎么解决?良率怎么保证?成本能不能控制?每一个都是硬骨头。

四、我的思考:这是一场不得不打的仗

看完整个发布,我的感受是复杂的。

首先,华为确实在解决一个真实存在的问题。 摩尔定律的放缓不是华为一家的焦虑,是全球半导体行业共同的挑战。Intel、台积电、三星都在寻找后摩尔时代的出路—3D堆叠、Chiplet、新材料……华为的 τ 缩放定律,本质上是给这些探索提供了一个统一的理论框架。从这个角度看,它的学术价值是实打实的。

其次,现实语境无法忽视。 华为走这条路,很大程度上是因为被逼到了墙角。没有EUV光刻机,就无法在制程节点上追赶台积电。τ 缩放和 LogicFolding,与其说是弯道超车,不如说是"被堵了一条路后,不得不找另一条路"。这不是贬低—恰恰相反,逆境中的技术突破往往更值得关注。

但最大的风险在于,这条路能不能走通。 LogicFolding 听起来美好,但芯片设计最怕的就是PPT上很美,量产时翻车。散热、良率、成本—这三个硬约束会决定 τ 缩放定律到底是一次真正的范式转换,还是一次乐观的PPT演讲。

今年秋天麒麟芯片的实测表现,将是第一个关键验证点。

五、更大的棋局:全球芯片格局正在重构

华为的 τ 缩放定律,放在更大的格局下看,只是全球芯片战争的一个缩影。

就在同一周,英伟达CEO黄仁勋公开承认,英伟达已经让出了中国市场给华为。台积电量产2纳米,继续推进先进制程。ASML的EUV光刻机依然是全球最精密的人造机器,但中国被排除在买家名单之外。

芯片行业的竞争正在分化成两条路线:

🔵 路线A(台积电/Intel/三星):继续推进先进制程,2nm → 1.4nm → 1nm,拼的是光刻技术和制造工艺

🔴 路线B(华为等):在受限的制程条件下,通过架构创新(LogicFolding、3D堆叠等)实现等效性能提升

两条路线最终谁胜谁负,现在下结论还太早。但有一点是确定的:芯片行业的好戏,才刚刚开始。

📌 关键时间线 • 2026年秋:华为发布搭载 LogicFolding 的新麒麟芯片(Mate 90 系列) • 2026年:台积电 2nm 量产 • 2031年(目标):华为实现等效 1.4nm 晶体管密度
