DesignCon 2026 :PCIe 7.0高速互连PCB技术突破性进展

作者头像
光芯
发布2026-06-17 20:04:00
发布2026-06-17 20:04:00
1370
举报

2026年2月24日至26日,全球顶级高速设计盛会DesignCon在美国圣克拉拉会议中心盛大举行。来自Synopsys、新华三、阿里巴巴和深南电路的联合团队带来了题为《Breakthroughs in PCB Technology for PCIe 7.0 Interconnects》的重磅报告,系统阐述了支撑下一代高速互连的关键PCB技术突破,并通过详实的信号完整性测试数据验证了技术方案的有效性。

一、PCIe 7.0时代的PCB技术挑战

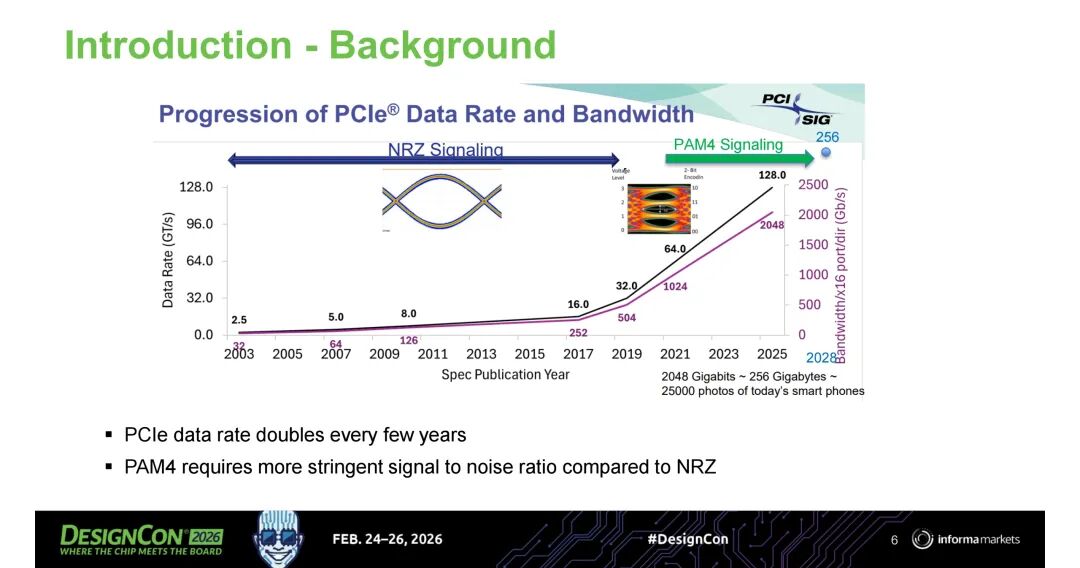

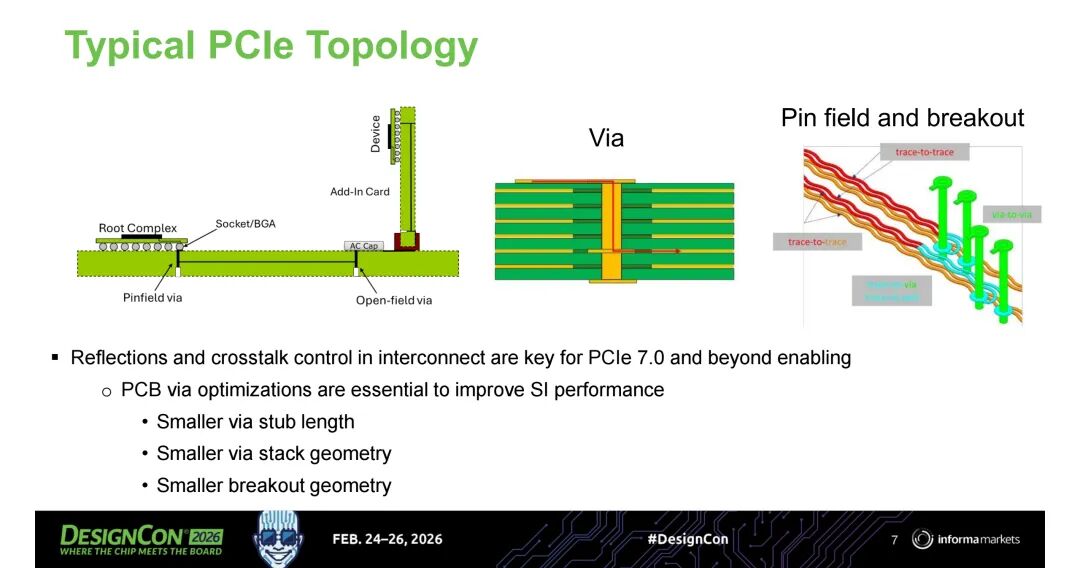

PCIe标准的数据速率每隔几年就会实现翻倍增长,而PCIe 7.0采用的PAM4调制方式相比传统的NRZ调制,对信噪比提出了更为严苛的要求。在典型的PCIe系统拓扑中,从根复合体Root complex到附加卡插座或BGA封装的互连路径上,pin脚场、出线区和过孔是信号完整性劣化的主要来源。

反射和串扰控制已成为PCIe 7.0及更高速率互连能否成功实现的核心问题,而PCB过孔优化则是改善信号完整性性能的关键所在。行业普遍认为,要满足PCIe 7.0的性能要求,必须实现更小的过孔残桩长度、更小的过孔堆叠几何尺寸以及更小的出线区几何尺寸。

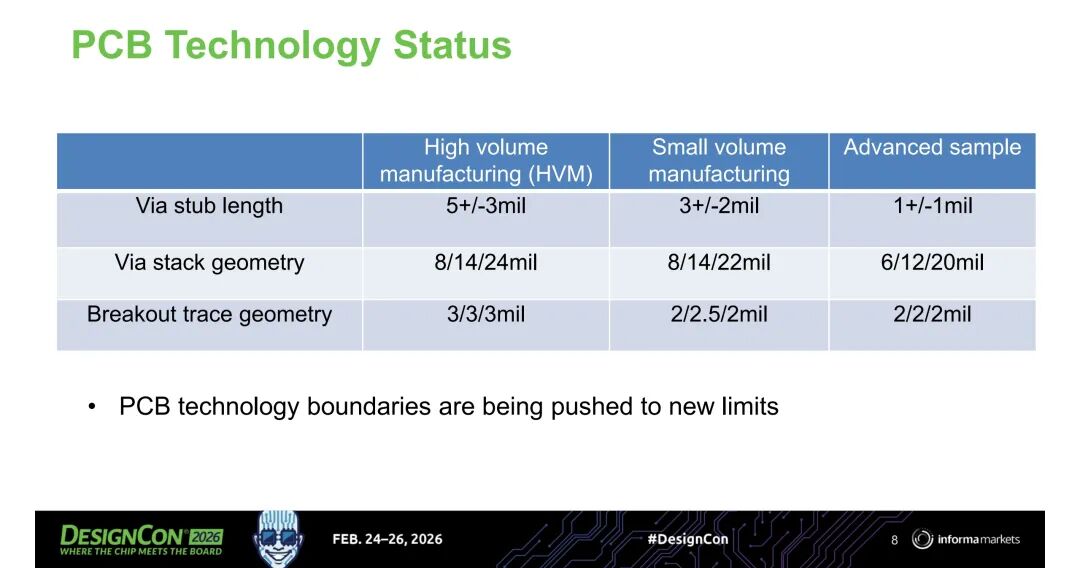

当前PCB技术的发展水平呈现出明显的梯度差异。在大批量生产阶段,过孔残桩长度通常为5±3mil,过孔堆叠几何尺寸为8/14/24mil(钻孔尺寸/焊盘尺寸/反焊盘尺寸),出线区走线几何尺寸为3/3/3mil(线宽/线距/线宽);小批量生产阶段可将过孔残桩长度控制在3±2mil,过孔堆叠几何尺寸优化至8/14/22mil,出线区走线几何尺寸达到2/2.5/2mil;而在先进样品阶段,已经能够实现1±1mil的过孔残桩长度、6/12/20mil的过孔堆叠几何尺寸以及2/2/2mil的出线区走线几何尺寸。这些技术边界正在被不断推向新的极限。

二、三大核心PCB技术突破

为了满足PCIe 7.0的严苛要求,联合团队在三大关键PCB制造技术上取得了突破性进展。

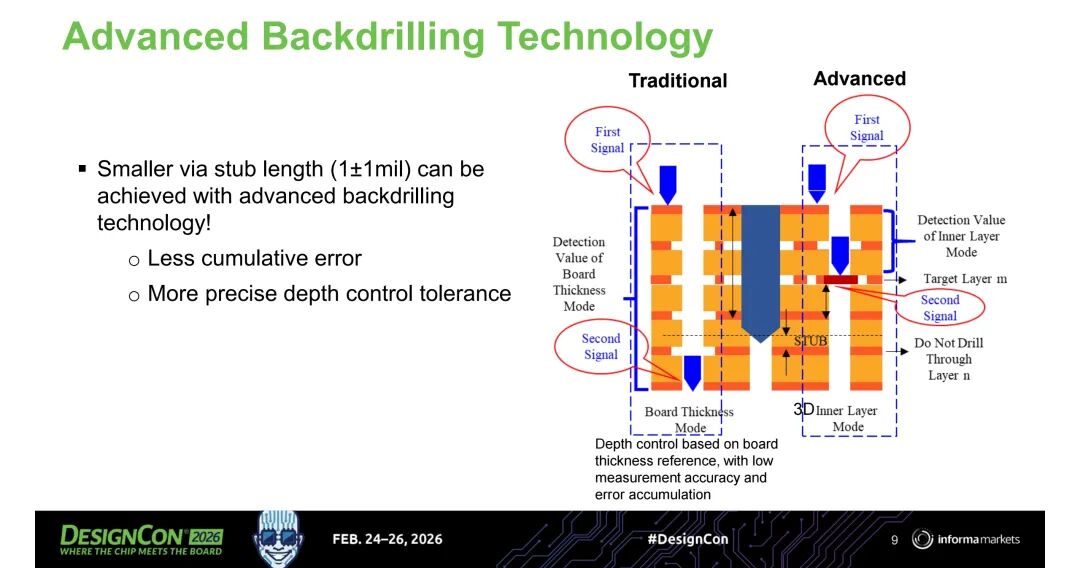

1. 先进背钻技术

通过先进背钻技术,现在已经能够稳定实现1±1mil的过孔残桩长度。这一突破主要得益于两个方面的改进:一是显著降低了工艺过程中的累积误差,二是实现了更为精确的深度控制公差。

与传统背钻技术相比,先进背钻技术采用了基于板上测量的深度控制方法,能够更准确地检测目标层的位置,从而避免了传统方法中因多层板厚度偏差和层间对准误差导致的背钻深度不准确问题。

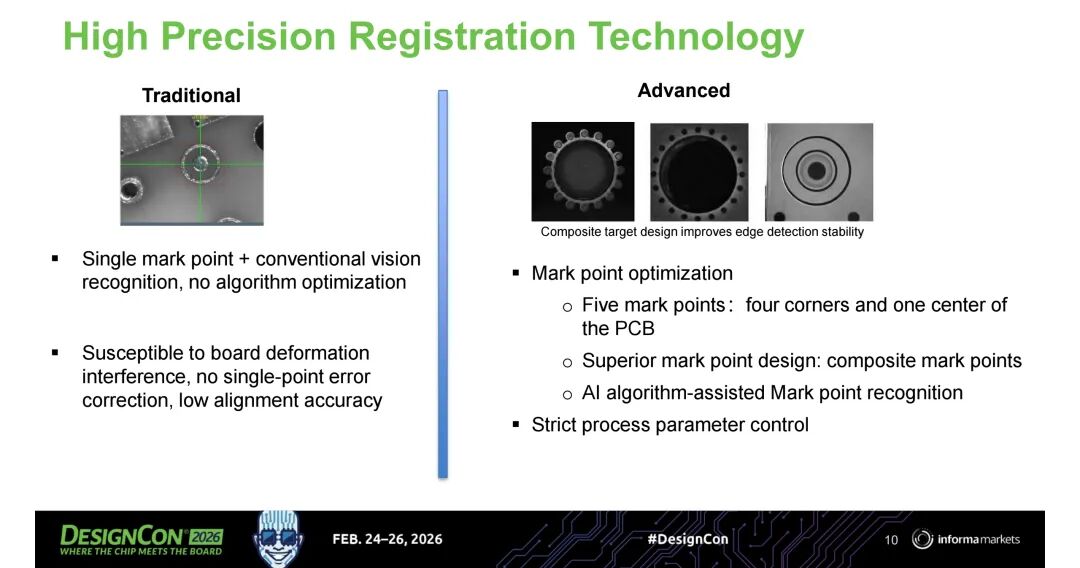

2. 高精度对位技术

高精度对位技术的进步主要体现在标记点优化和严格的工艺参数控制两个方面。传统的对位技术采用单点标记结合常规视觉识别,没有算法优化,容易受到板材变形的干扰,也无法进行单点误差校正,因此对准精度较低。

先进的高精度对位技术采用了五点标记方案,即在PCB的四个角和中心各设置一个标记点,同时使用了设计更为优越的复合标记点,并引入了AI算法辅助标记点识别。这些改进显著提高了边缘检测的稳定性,大幅降低了板材变形对对准精度的影响。

3. 高密度细线蚀刻技术

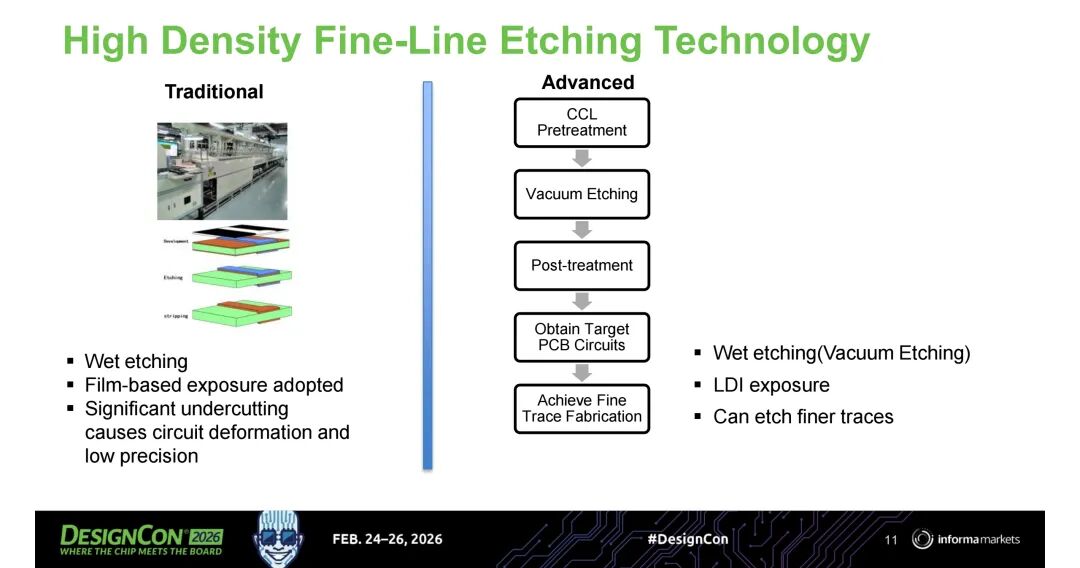

高密度细线蚀刻技术的突破使得更精细的走线制造成为可能。传统的蚀刻工艺采用CCL预处理、湿法蚀刻和后处理的流程,存在明显的侧蚀问题,会导致电路变形和精度降低,并且通常采用基于胶片的曝光方式。

先进的高密度细线蚀刻技术则采用了真空蚀刻工艺和LDI曝光技术。真空蚀刻能够有效减少侧蚀现象,提高蚀刻的均匀性和精度;而LDI曝光技术则能够实现更高的分辨率,为精细走线的制造提供了基础。

三、PCB设计信号完整性与物理测量验证

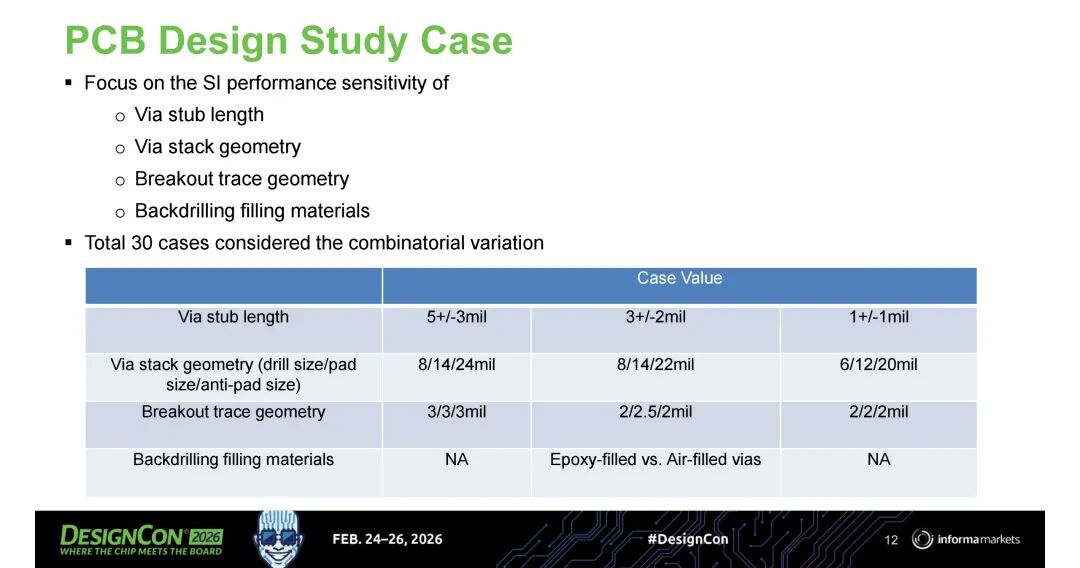

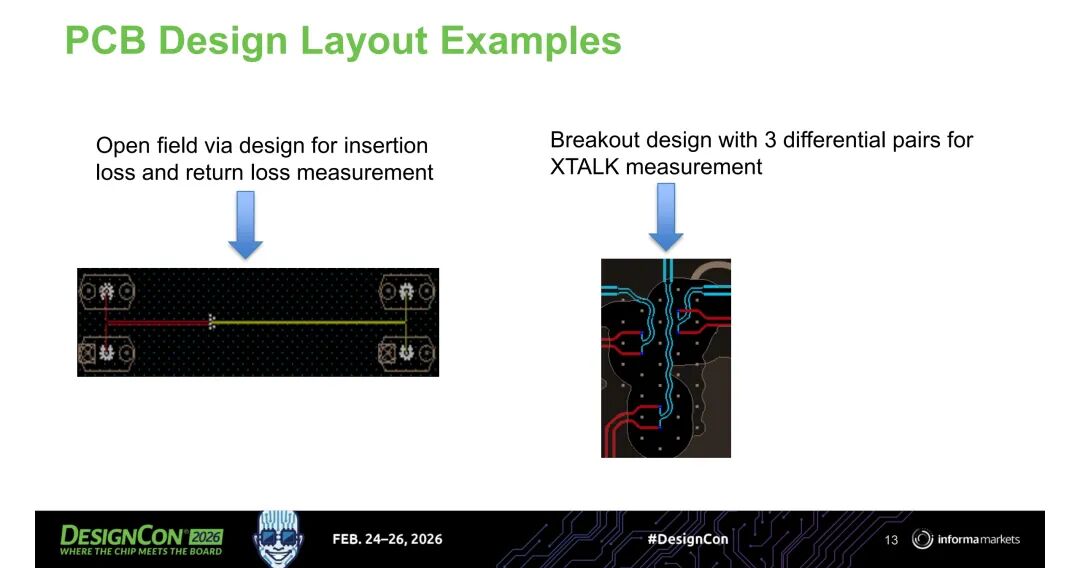

为了量化评估上述技术进步对信号完整性性能的影响,联合团队开展了全面的设计研究和测试验证工作。研究重点关注了过孔残桩长度、过孔堆叠几何尺寸、出线区走线几何尺寸以及背钻填充材料这四个关键因素对信号完整性的影响,总共考虑了30种不同参数组合的情况。

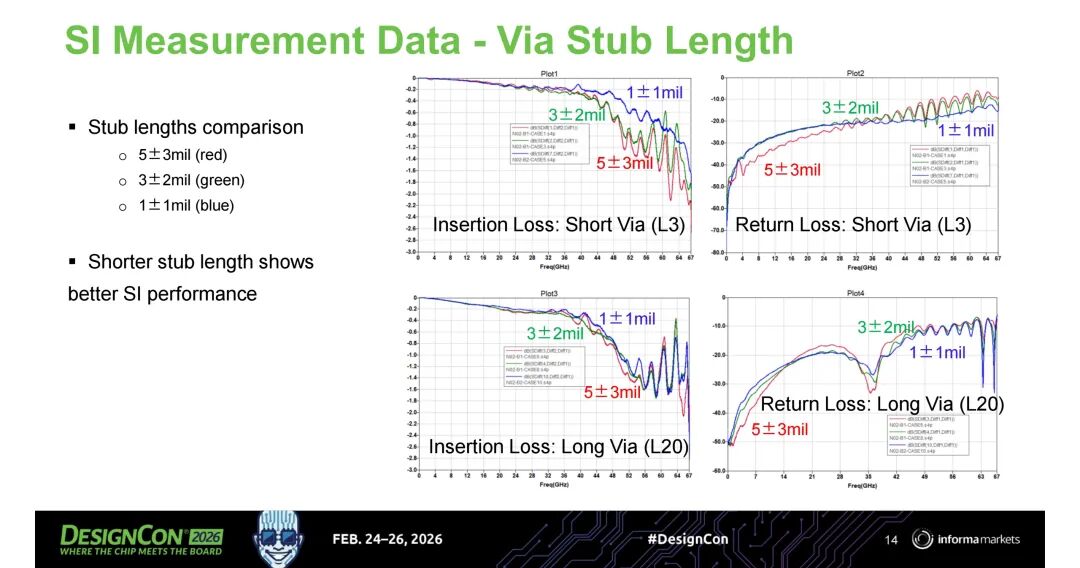

1. 过孔残桩长度的影响

测试对比了5±3mil、3±2mil和1±1mil三种不同过孔残桩长度的信号完整性性能。结果清晰地表明,更短的残桩长度能够带来显著更好的信号完整性表现。无论是插入损耗还是回波损耗,1±1mil残桩长度的过孔都明显优于另外两种情况,尤其是在高频段,这种优势更为突出。

2. 过孔堆叠几何尺寸的影响

研究对比了8/14/24mil、8/14/22mil和6/12/20mil三种不同的过孔堆叠几何尺寸。测试结果显示,采用更小的过孔堆叠几何尺寸能够实现一致的4~5dB的串扰降低,这一效果在短过孔和长过孔、5mil残桩和8mil残桩的情况下都得到了验证。

3. 出线区走线几何尺寸的影响

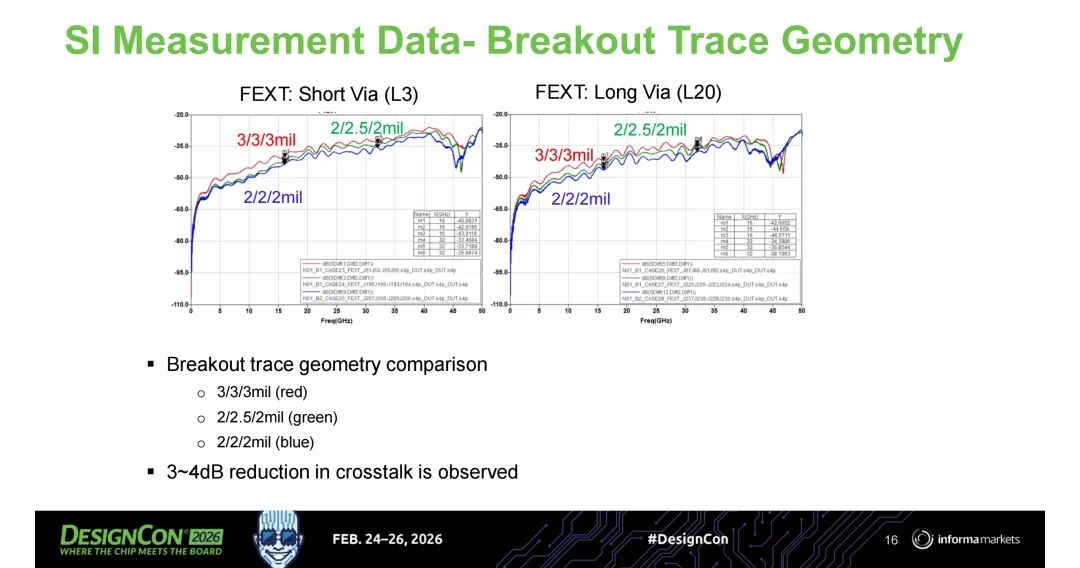

出线区走线几何尺寸的测试对比了3/3/3mil、2/2.5/2mil和2/2/2mil三种情况。结果表明,更精细的出线区走线几何尺寸能够带来3~4dB的串扰降低,这对于改善高密度引脚场区域的信号完整性至关重要。

4. 背钻填充材料的影响

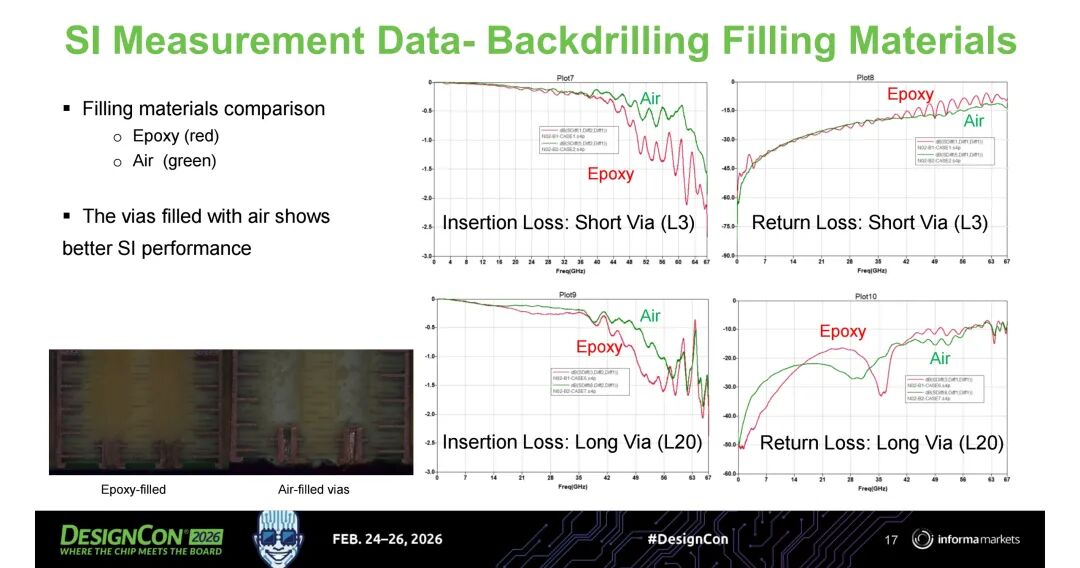

研究还对比了环氧树脂填充和空气填充两种背钻过孔的信号完整性性能。测试结果显示,空气填充的过孔表现出更好的信号完整性性能,在插入损耗和回波损耗方面都优于环氧树脂填充的过孔。

5. 物理测量验证

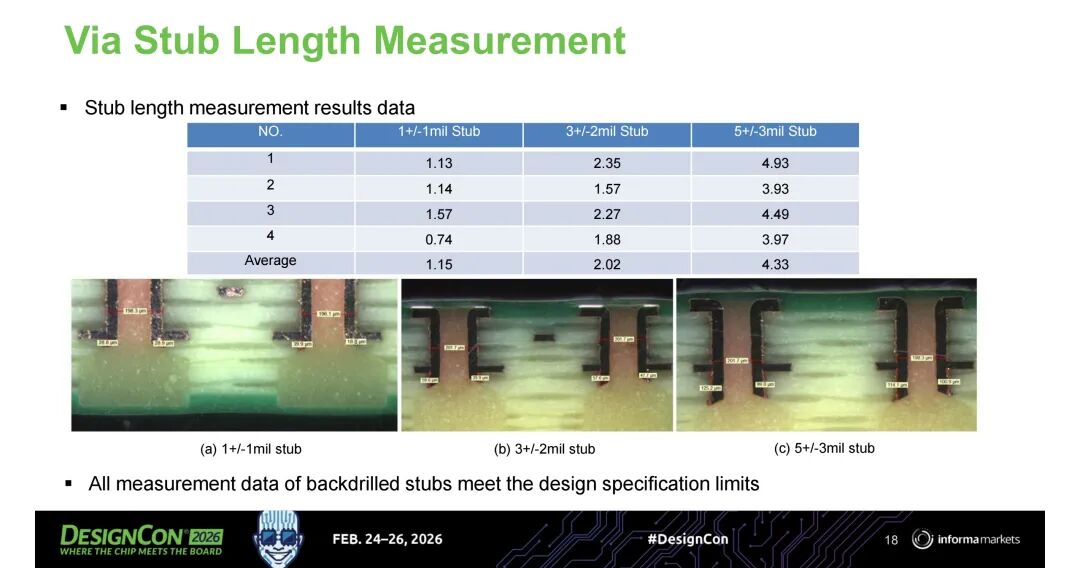

除了信号完整性测试外,联合团队还对所有关键几何参数进行了精确的物理测量验证。过孔残桩长度的测量结果显示,1±1mil残桩的平均长度为1.15mil,3±2mil残桩的平均长度为2.02mil,5±3mil残桩的平均长度为4.33mil,所有测量数据都满足设计规范的要求。

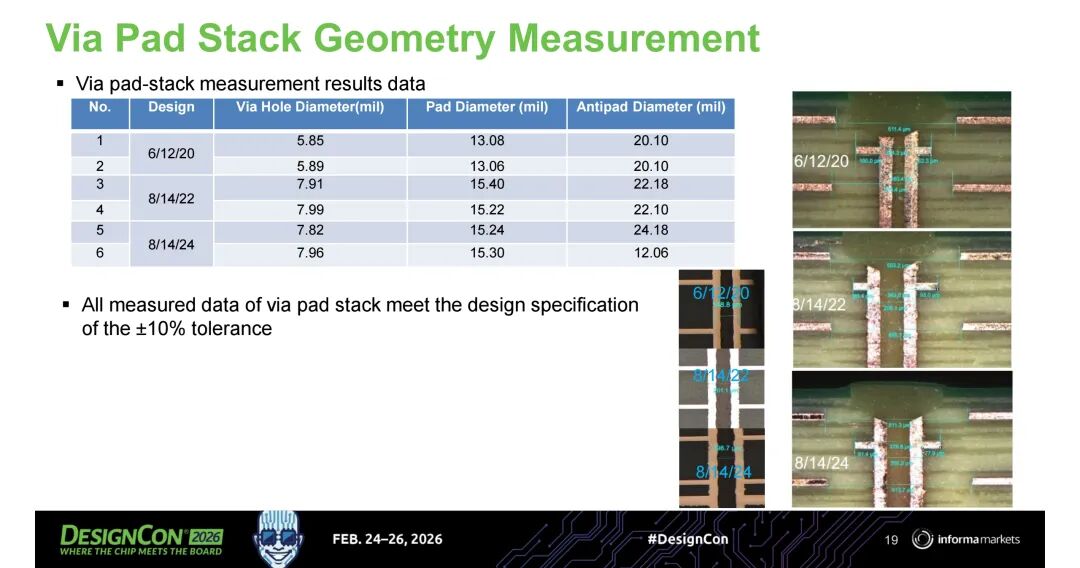

过孔焊盘堆叠几何尺寸的测量结果表明,所有被测过孔的钻孔直径、焊盘直径和反焊盘直径都在±10%的公差范围内,符合设计规格。

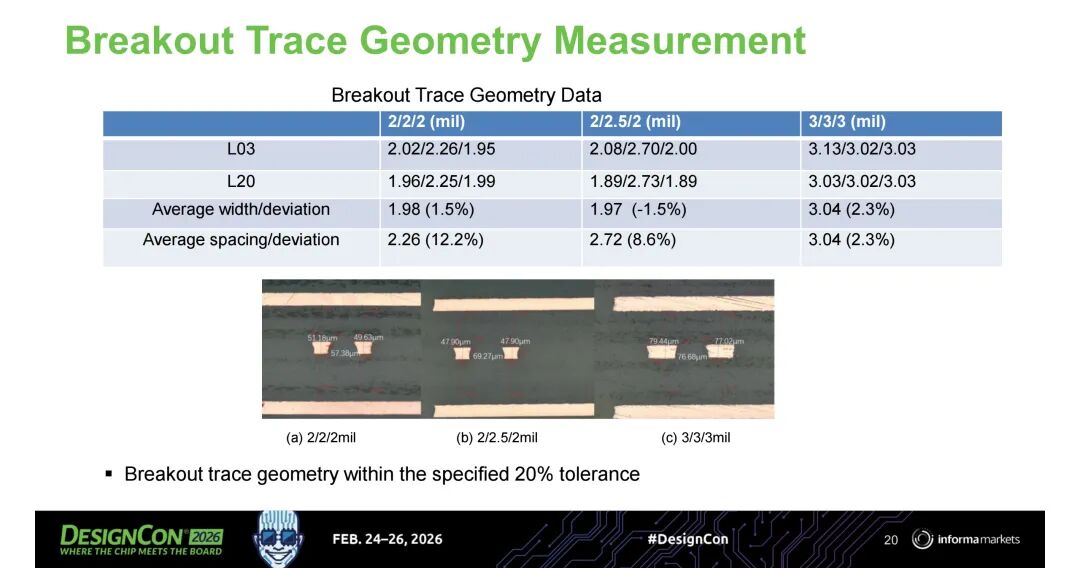

出线区走线几何尺寸的测量结果显示,2/2/2mil、2/2.5/2mil和3/3/3mil三种走线的平均宽度和间距都在规定的20%公差范围内,验证了高密度细线蚀刻技术的可靠性。

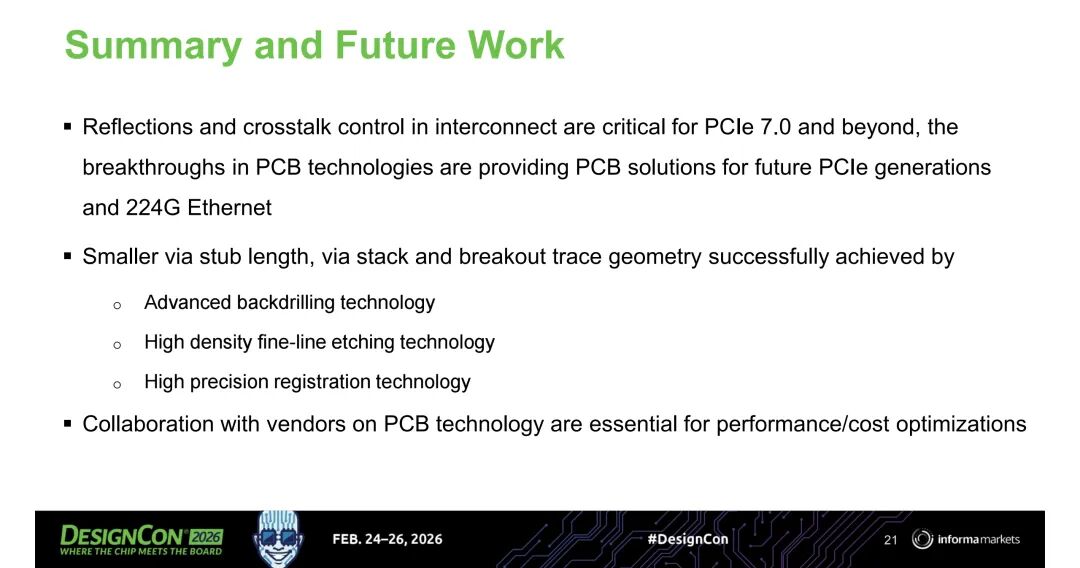

四、总结与展望

互连系统中的反射和串扰控制对于PCIe 7.0及未来更高速率的实现至关重要。本次报告中介绍的PCB技术突破,为下一代PCIe标准和224G以太网提供了可行的PCB解决方案。

通过先进背钻技术、高密度细线蚀刻技术和高精度对位技术的综合应用,已经成功实现了更小的过孔残桩长度、过孔堆叠几何尺寸和出线区走线几何尺寸,显著改善了高速互连的信号完整性性能。

报告最后强调,与PCB供应商的紧密合作对于实现性能和成本的最优化至关重要。未来,随着高速互连技术的不断发展,还需要在材料、工艺和设计方法学等方面进行更深入的研究和创新,以支撑更高速率的互连需求。
