地铁车厢内自动化清洁技术路线

每晚停运入库后的标准化清洁流程（SOP）
─────────────────────────────────────────────
Step 1  地面打磨清洁     智能立式洗地机辅助，深度清洁打磨地面
Step 2  喷雾消毒         背负式充电超低容量喷雾器，雾化粒径可调
                         （10μm / 30μm / 50μm，适配不同区域）
Step 3  全方位擦拭清洁   人工擦拭座椅、门窗、立柱、扶手等
         ├─ 座椅面、靠背
         ├─ 车门及玻璃
         ├─ 立柱/扶手杆
         ├─ 墙壁
         └─ 死角：灭火器盖板、紧急解锁小盖板等

人力投入：15人 × 90分钟 = 完成1列车标准清洁
作业时间：每晚23:00待命 → 次日凌晨4:00结束
验收要求：检修人员严格验收，合格方可发车
规模：深圳14个车辆段+14个停车场，800余名保洁员，累计完成19.94万车次

路线A：消毒自动化（最简）
─────────────────────────────────────────────
移动底盘 + 雾化/UV消毒模块
→ 无需处理复杂结构，只需空间导航
→ 深圳地铁已落地（唯一案例）
→ TRL（技术成熟度）：6–7级

路线B：地面清洁自动化（中等）
─────────────────────────────────────────────
移动底盘 + 洗地/吸尘模块 + 窄空间导航
→ 需处理座椅腿、立柱等障碍物
→ 目前无成熟产品，技术可行
→ TRL：4–5级

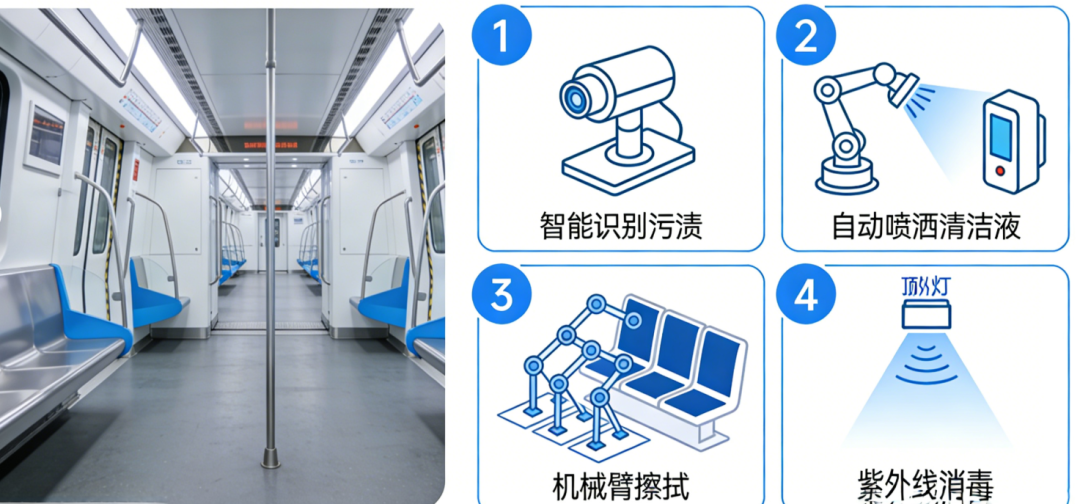

路线C：全面清洁自动化（最复杂）
─────────────────────────────────────────────
移动底盘 + 多自由度机械臂 + 多功能末端执行器
→ 需处理座椅面、扶手、立柱、门窗等立面
→ 技术挑战最大，处于研究阶段
→ TRL：2–3级

座椅清洁需求分解：
├─ 座椅面（水平面）→ 小型滚刷/擦拭模块
├─ 座椅靠背（垂直面）→ 需要垂直方向的擦拭能力
├─ 座椅腿（细杆结构）→ 需要包裹式清洁或高压气吹
└─ 座椅下方地面 → 需要超低底盘或伸缩式清洁头

扶手/立柱清洁需求分解：
├─ 圆形截面 → 需要环绕式擦拭机构
├─ 高度变化 → 需要升降机构
└─ 材质多样（不锈钢/塑料）→ 需要适配不同清洁介质

传感器配置（汤恩TN70-Pro）：
├─ 360° 深度相机
├─ 360° 超声波传感器
├─ 270° 激光雷达
└─ 自研融合算法，20ms内响应避障

技术特征：
├─ 类型：移动底盘 + 雾化消毒模块
├─ 导航：自主导航（具体方案未公开）
├─ 消毒介质：过氧化氢，三档粒径可调
├─ 灭杀效率：21s→99.9%，60s→99.999%
├─ 研发周期：1年
├─ 专利：2项
└─ 局限：仅消毒，不含地面清洁和立面清洁

技术特征：
├─ 类型：专用车厢清扫设备（非移动机器人）
├─ 目标：敞篷货车车厢余料清扫
├─ 功能：清扫 + 收集 + 回收一体
├─ 操作：一键启动，全方位清扫（底部+四壁+边沿）
├─ 专利：多项核心专利
└─ 局限：针对货运敞车，非客运地铁车厢；
         结构固定，非自主移动机器人

技术特征（Scrubber 50）：
├─ 导航：SLAM + AI算法，厘米级建模
├─ 避障：动态避障，多传感器融合
├─ 清洁效率：1000㎡/h
├─ 认证：ISO9001 + UL + CE + CR
└─ 迁移挑战：机身宽度需缩减，需适配车厢低矮空间

技术特征：
├─ 续航：6–12小时
├─ 单次清洁：4000㎡（夏洛特火车站案例：30000㎡/充电）
├─ 节水：比传统洗地机节省80%
├─ 自主程度：无人监督连续作业，自动回充
└─ 迁移挑战：机身尺寸需大幅缩减以适应车厢

挑战1：座椅下方清洁
─────────────────────────────────────────────
问题：座椅下净高仅250–350mm，标准移动机器人无法进入
方案探索：
  ├─ 超薄底盘设计（类似扫地机器人，但需更强清洁力）
  ├─ 伸缩式清洁头（机器人停在通道，伸出清洁臂）
  └─ 高压气流吹扫（将污物吹出后再统一清洁）
当前TRL：2–3级

挑战2：立面多结构清洁（扶手、立柱、座椅靠背）
─────────────────────────────────────────────
问题：需要多自由度机械臂，且需适配不同材质和形状
方案探索：
  ├─ 6DOF机械臂 + 柔性末端执行器
  ├─ 专用扶手清洁模块（环绕式）
  └─ 软体机器人（柔性适应不同形状）
当前TRL：2–3级

挑战3：时间窗口约束
─────────────────────────────────────────────
问题：2–4小时内完成6–8节车厢，时间极度压缩
解决方向：
  ├─ 多机协同（每节车厢1台机器人并行作业）
  ├─ 清洁+消毒流水线作业（分工协作）
  └─ 优先级清洁策略（高频接触区域优先）

挑战4：车厢内窄空间导航
─────────────────────────────────────────────
问题：通道宽约1.0–1.4m，机器人需在乘客座椅间穿行
解决方向：
  ├─ 机身宽度控制在580mm以内（汤恩TN70-Pro已实现）
  ├─ 专用车厢地图预建（停运后固定环境，SLAM更容易）
  └─ 车厢间过渡（需处理车厢连接处的高度差和间隙）

挑战5：清洁质量验证
─────────────────────────────────────────────
问题：深圳地铁要求检修人员严格验收，机器人需达到同等标准
解决方向：
  ├─ 清洁前后图像对比（AI视觉质检）
  ├─ 污渍检测传感器（清洁完成度量化）
  └─ 数字化清洁报告（汤恩TN10已有类似功能）

TRL等级说明：
1–2  基础研究 / 概念提出
3–4  概念验证 / 实验室原型
5–6  技术验证 / 相关环境测试
7–8  系统原型 / 实际环境验证
9    成熟商业部署

技术组合：
├─ 底盘：宽度 ≤ 580mm，超低底盘（≤ 150mm）
├─ 导航：2D激光SLAM + 深度相机辅助
├─ 清洁模块：小型滚刷洗地 + 真空吸尘（通道区域）
├─ 消毒模块：过氧化氢雾化（复用深圳成熟方案）
├─ 感知：360°激光雷达 + 深度相机 + 超声波
└─ 管理：数字化清洁报告 + 远程监控

预期效果：
├─ 覆盖：车厢通道地面（约60%地面面积）
├─ 效率：单节车厢 ≤ 15分钟
└─ 局限：座椅下方、立面清洁仍需人工

技术组合：
├─ 主机：地面清洁机器人（覆盖通道+座椅间隙）
├─ 辅机：消毒机器人（并行作业）
├─ 新增：伸缩式清洁臂（处理座椅下方）
├─ 新增：扶手专用清洁模块（环绕式擦拭）
└─ 调度：多机协同调度系统

预期效果：
├─ 覆盖：地面 90%+ 面积 + 扶手/立柱
└─ 效率：单节车厢 ≤ 10分钟（多机并行）

技术组合：
├─ 移动底盘 + 6DOF机械臂
├─ 多功能末端执行器（擦拭/吸尘/消毒快换）
├─ AI视觉污渍识别 + 清洁质量自动验收
├─ 与地铁运营系统深度集成（调度联动）
└─ 数字孪生管理平台

预期效果：
├─ 覆盖：全车厢所有区域（地面+立面+顶部）
└─ 效率：单节车厢 ≤ 8分钟，替代90%人工
