关节模组的 MIT 模式里的力矩环

作者头像
索旭东
发布于 2026-09-15 21:13:46
发布于 2026-09-15 21:13:46
1590
举报
文章被收录于专栏:具身小站具身小站

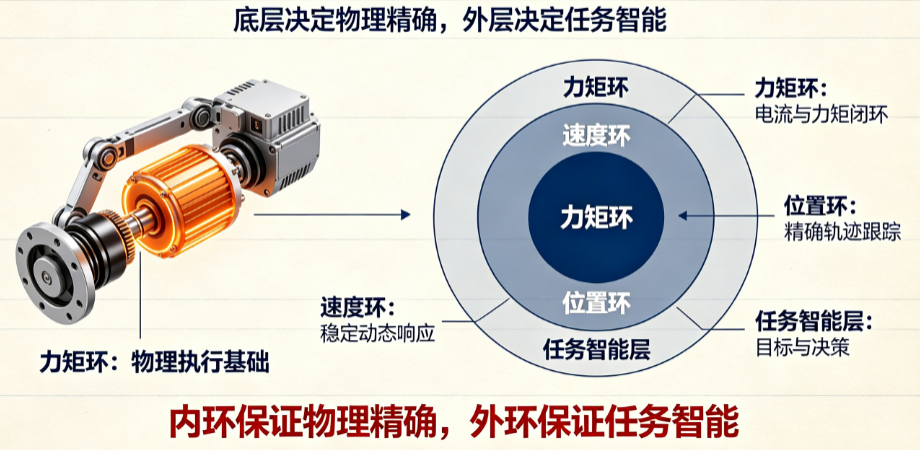

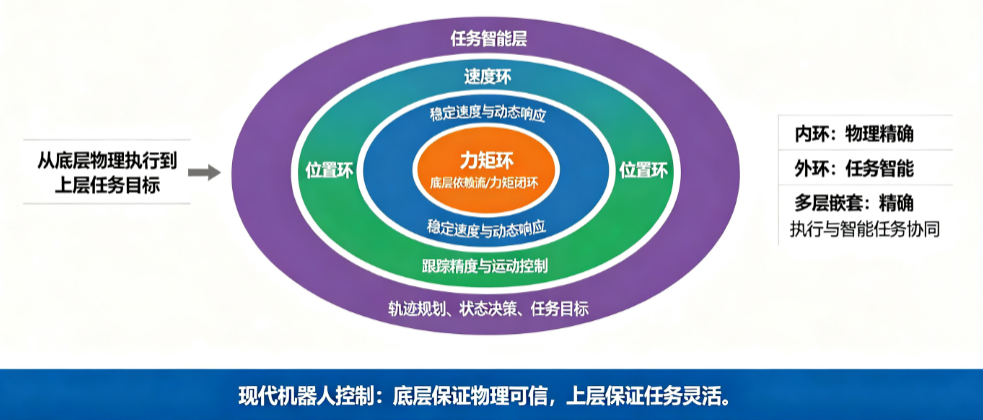

MIT 模式底层依赖力矩环,通过多层环嵌套的设计,作为现代机器人控制,通过内环保证物理精确,外环保证任务智能 ,MIT 模式适合没有控制工程师的团队,下面把 MIT 模式的内部结构、环的层级关系讲透。

一、MIT 模式的力矩环

MIT 模式的黑盒拆开后,内部结构如下:

代码语言:javascript
复制
你发的指令(q_des, dq_des, Kp, Kd, Tff)
            ↓
[驱动器内部微控制器]
            ↓
计算目标力矩:τ_cmd = Kp*(q_des - q) + Kd*(dq_des - dq) + Tff
            ↓
        [力矩环 / 电流环] ← 这是 MIT 模式的底座
            ↓
      PWM电压 → 电机
            ↓
   实际位置 q, 实际速度 dq (编码器反馈回传)

结论:MIT 模式并不是凭空产生了力矩,是在电流(力矩)环外面包了一层PD控制器,并把 PD 算出的结果当作电流环的目标值。所以,MIT 模式 = 阻抗/PD计算 + 底层力矩环。


二、MIT 模式的闭环

可以把 MIT 模式的控制器拆成两个层面的环路:

1. 固件层(驱动器内部)
  • 电流环(最内层):测三相电流,控制 PWM 斩波,频率最高(10kHz~20kHz),这是物理世界的执行力所在。
  • MIT 阻抗环(中间层):这是驱动器固件算好的虚拟关节阻抗(PD项),替代了传统的速度环和位置环。
2. 应用层(工控机)
  • 笛卡尔导纳环(最外层):力控算法,根据六维力传感器算出 ΔX,通过逆运动学变成 qdes,发给驱动器。

三、工程的内外环

确定内外环只有一个标准:谁的物理响应速度快,谁就在里面,慢的在外面。

环的层级和响应频率对照表:

环

典型频率

角色

类比

电流/力矩环

10kHz+

最内层,执行者

肌肉纤维

速度环

1kHz

中层(传统模式)

小脑

位置环

100~500Hz

外层(传统模式)

大脑皮层

MIT/关节阻抗环

1kHz(驱动器内)

替代传统速度+位置环

小脑+高级反射

笛卡尔导纳/力环

100~1000Hz(工控机)

最外层,任务层

意识决策

原则:内环必须比外环快 5~10 倍以上,如果电流环的响应速度比 MIT 的 PD 环还慢,电机会失控;如果导纳外环(1ms周期)跑得比 MIT 内环快,机械臂会抖动。

四、不同环作用

1. 电流/力矩环(内层):产生实际的物理力矩,克服反电动势和线圈阻抗,当 MIT 环算出需要 0.5Nm 来托住 J5 的重力时,电流环负责在 50 微秒内让电机确实输出这 0.5Nm。
2. MIT 阻抗环(中层):建立虚拟的“弹簧-阻尼”系统,不需要发纯力矩指令,发位置+刚度即可。比如让 J5 到 30°,设定 Kp=100,如果重力把 J5 压到了 29°,误差 1°会让 MIT 环自动算出补足力矩,拉回 30°,让位置控制不那么“死硬”,同时又把电机的力矩控制隐藏在了底层。
3. 笛卡尔导纳环(外层):根据末端接触力,决定末端该往哪动,贴合釉面时,法向力达到 3N,导纳环算出需要后退 0.1mm,于是把 q_des 稍微调整。这个新的 q_des 发送下去,MIT 环再去执行它。

如果拿到一套机器人代码或驱动器手册,可以通过以下特征判断它是哪一层在起作用:

1. 看输入输出接口(最直接)
  • 发的是电压/电流值(如 ±10V 或 mA) -> 电流环(或直接力控)。
  • 发的是速度(如 rpm 或 deg/s) -> 速度环。
  • 发的是位置(如 deg 或 counts) -> 位置环(CSP 或 PP)。
  • 发的是“位置 + 刚度 + 阻尼 + 前馈” -> MIT 模式(关节阻抗环)。
2. 看控制方程
  • 如果代码:tau = Kp*(pos_des - pos_act) + Kd*(vel_des - vel_act) -> 这是阻抗/PD控制,可能运行在驱动器(MIT)或上位机。
  • 如果代码:delta_pos = M_inv * (Force_err - D * delta_vel) -> 这是笛卡尔导纳控制(外环)。
3. 看物理接线/反馈
  • 闭环极快(几微秒),只能发生在驱动器 DSP/FPGA里,一定是内环(电流环)。
  • 闭环需要经过总线(CAN/EtherCAT)传输数据,毫秒级,一定是外环(导纳/规划)
代码语言:javascript
复制
[任务:清洁马桶]
      ↓
[笛卡尔导纳环](工控机,1ms)
    感知力 -> 计算末端位移修正 ΔX -> 逆运动学 -> 修正后的 q_des
      ↓ (通过CAN 2.0发送)
[MIT关节阻抗环](驱动器,100us)
    收到 q_des -> PD计算 -> 得出需要的关节力矩 τ_cmd
      ↓
[电流/力矩环](驱动器,20us)
    收到 τ_cmd -> 控制PWM -> 电机输出实际力矩
      ↓
[物理世界]:机械臂运动 -> 接触釉面 -> 产生接触力
      ↑
      └── 六维力传感器采集力,反馈给最外层的笛卡尔导纳环 (闭全环)
