2026年5月25日，上海。一场国际学术会议上，华为发布了一个让整个半导体行业侧目的新概念——"韬（τ）定律"。

人民日报的评价是：中国在全球半导体领域首次提出指导产业发展的新原则。

这不是一次简单的技术发布，而是一次产业范式的切换。我们从头说起。

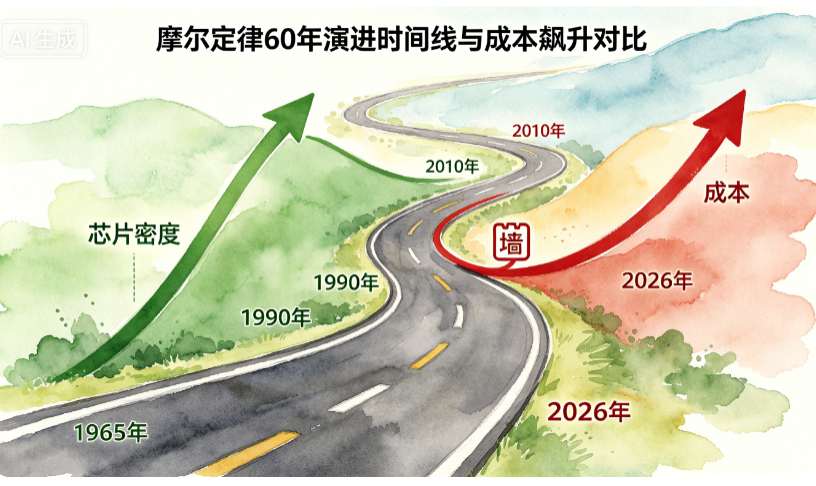

摩尔定律的黄昏：物理和经济同时撞墙

1965年，英特尔创始人戈登·摩尔提出了那条统治半导体行业60年的铁律：集成电路上可容纳的晶体管数目，大约每两年翻一番，性能也同步提升一倍。

60年来，整个行业按照这个节拍器运转——芯片越做越小，性能越来越强，价格越来越低。你的手机比30年前的超级计算机还强大，就是这条定律的功劳。

但这条定律正在失效。

物理学不会无限让步。当晶体管尺寸逼近1纳米——差不多就是几个原子的宽度——量子隧穿效应开始作祟：电子不受控制地穿越晶体管的"墙壁"，让开关变得不可靠。

更致命的是经济账。华为半导体总裁何庭波在演讲中指出：前沿芯片的设计预算已超过每颗10亿美元，而在最先进的制程节点上，每个晶体管的成本非但没有下降，反而不再下降。继续缩小尺寸，已经不再"划算"了。

韬定律横空出世：换一条赛道

何庭波提出的思路，用一个类比就很容易理解：

如果把芯片比作一座城市，晶体管是楼房，信号是穿行的车辆。摩尔定律的做法，是不断把楼房建得更小、更密，从而缩短车辆的通行距离。但楼已经小到极限了，再缩就塌了。

韬定律的做法，是不改变楼的大小，而是重新设计路网——把平铺的单层城市，变成立体多层的摩天大楼，让车辆走快速通道，缩短的不是"距离"，而是"时间"。

这就是"时间缩微"的核心思想。韬定律用希腊字母 τ（时间常数）命名，目标只有一个：系统性压缩信号在芯片内部的传播时延。用户关心的从来不是晶体管有多小，而是任务完成得有多快——韬定律正是从需求本质出发设定的优化方向。

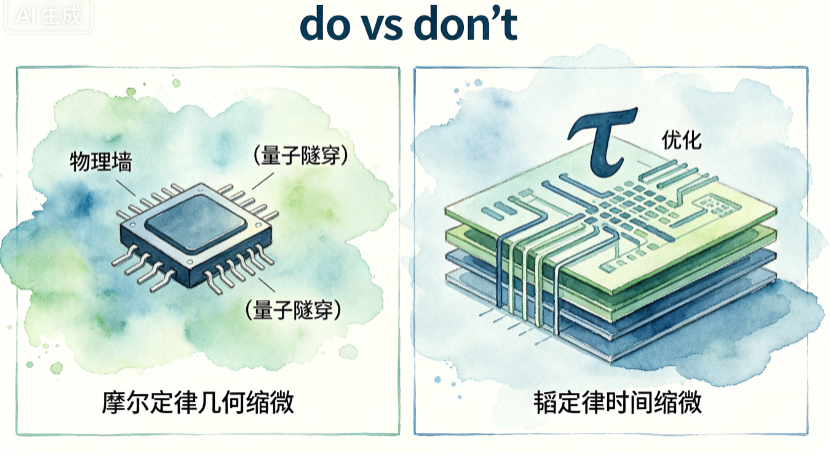

核心论点：从几何标度到时间标度

半导体行业过去 60 年事实上优化的目标——晶体管面积——并不是端用户真正感受到的指标。真正的指标是时间。 几何缩小只是过去缩短时间的一种手段；当几何缩小遇到物理与经济双重瓶颈时，时间应当被显式地提升为"第一优化目标"。

核心公式

τ的分层分解

代际缩微规则

α缩微因子（非通用常数，场景相关）

晶体管密度公式

密度总晶体管数芯片面积面积利用率

麒麟SoC设计的面积利用率为68%。

逻辑折叠有效性判定式

折叠带来的τ缩减量必须大于垂直互连引入的开销。

四层τ优化目标

τ的工作空间：时间上横跨约12个数量级，空间上覆盖从纳米到千米。

公式论文来源：He, Tingbo. “A Time Scaling Theory for Multi-Layer Electronic Systems.” ChinaXiv:202605.00224v1, posted 2026-05-25. https://chinaxiv.org/abs/202605.00224

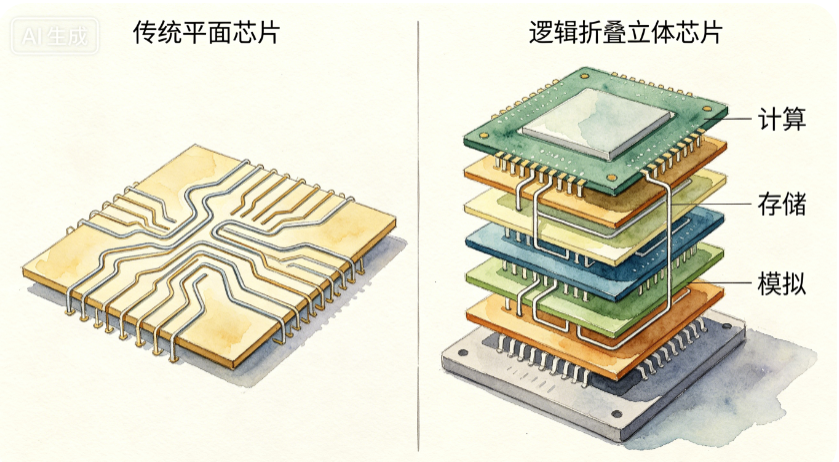

逻辑折叠：让芯片从平房变摩天大楼

韬定律落地最核心的技术，叫"逻辑折叠"。

传统芯片设计是平面布局——计算单元、存储单元、模拟电路全部铺开在同一层。信号从一个模块传到另一个模块，要走很长的"走廊"，就像单层平房里部门之间传文件，得穿过整条走廊。

逻辑折叠的做法，是把不同功能的电路垂直堆叠起来，把频繁通信的模块放在相邻的"楼层"。路径大幅缩短，RC延迟（电阻和寄生电容造成的信号传输等待时间）大幅降低。

华为已经用实际产品验证了这个技术的威力：在相同的7纳米制程下，使用逻辑折叠技术的芯片，晶体管密度提升了53.5%，能效提升了41%，最高频率提升了12.7%。

通俗地说：不需要更先进的光刻机，在成熟制程上就能做出接近下一代工艺的性能。过去六年，华为已基于相关技术成功设计并量产了381款芯片。这就是韬定律最大的"破局点"。

一张表看懂：韬定律 vs 摩尔定律

两个定律到底有什么区别？我们整理了一张对比表：

两者的关系不是替代，而是互补。摩尔定律在物理极限面前逐渐失效，韬定律开辟了第二战场——不靠缩小尺寸，靠优化时间。

上海交通大学研究员景乃锋评价说：韬定律并非物理定律，而是经过实践验证的芯片性能提升工程路线。它覆盖了近存计算、存算一体、三维芯片、芯粒等学术和工业界热点方向，核心都是解决"存储墙"问题，提升芯片能效。

对中国半导体意味着什么？

韬定律的发布，意义远超技术本身。

过去几十年，全球半导体行业的游戏规则由西方制定。从摩尔定律到国际器件与系统路线图（IRDS），整个产业的方向盘一直不在中国人手里。

韬定律的提出，是中国第一次在全球半导体领域制定产业级的演进原则。这体现了中国集成电路产业从"跟随"到"引领"的历史性转变。

更重要的是，这条技术路线不依赖先进光刻机。在外部限制持续存在的背景下，韬定律为中国芯片产业找到了一条"换道超车"的路径——在7纳米、14纳米等成熟制程上，通过架构创新实现等效于先进制程的性能。

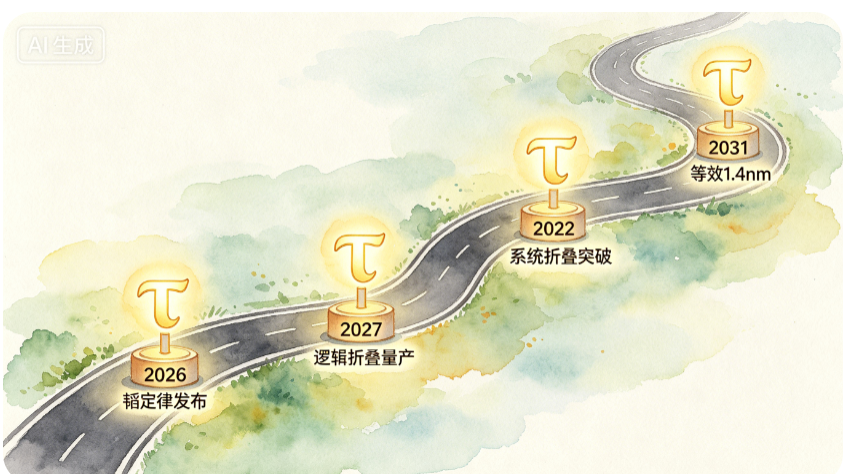

华为给出的时间表是：到2031年，基于韬定律的高端芯片，晶体管密度将达到等效1.4纳米制程的水平。

当然，这条路也面临挑战：三维堆叠带来的散热和应力问题、EDA工具的适配迭代、多芯片互连的信号一致性——都需要学术界和工业界持续投入。但方向对了，剩下的就是工程问题。

"韬"这个字选得很讲究。一重意思是"韬光养晦"——华为过去十年累计研发投入超9700亿元，韬定律不是灵光一现，而是长期积累后的集中爆发。另一重意思是"文韬武略"——何庭波说："韬定律不是终点，而是新起点。"

好的产业定律，关键不在于谁来定义，而在于它能否真正推动产业向前走。
