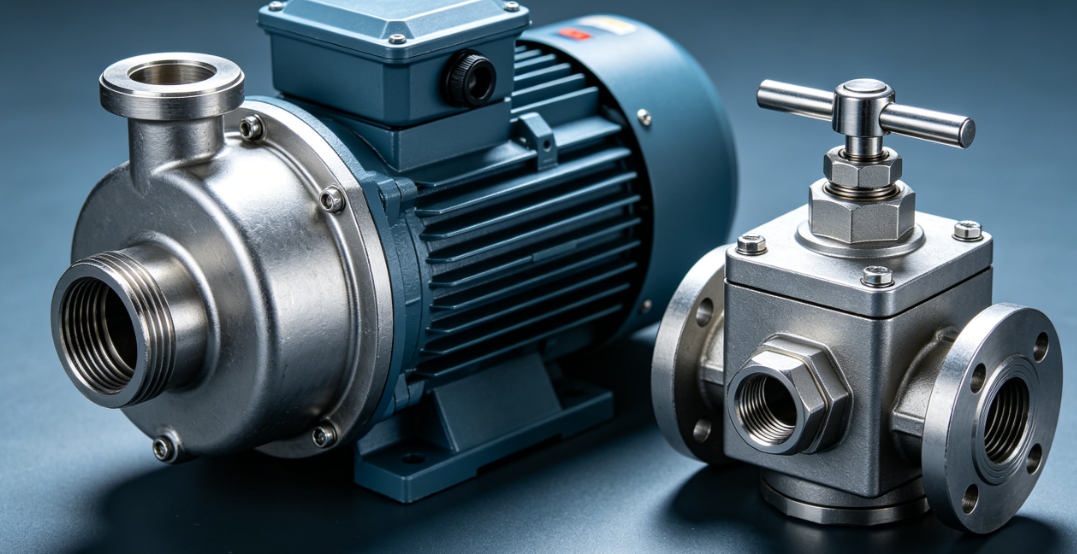

流体控制元件的泵和阀的关系

索旭东

发布于 2026-07-06 12:40:11

450

一、先建立分类框架

泵 = 动力源，阀 = 控制器；两者协同工作，缺一不可。

流体控制元件
├── 动力元件（泵）：给流体提供能量，驱动流体运动
│ ├── 蠕动泵
│ ├── 离心泵
│ └── ...其他泵
└── 控制元件（阀）：控制流体的通断、方向、流量、压力
 ├── 单向阀（被动）
 ├── 电磁阀（主动）
 ├── 气动阀（主动）
 └── ...其他阀

二、泵类详解

2.1 蠕动泵

工作原理：

柔性管道被滚轮/滑块周期性挤压
→ 管内流体被"挤"向出口
→ 滚轮离开后管道弹性恢复，产生局部负压吸入新流体
→ 类似人用手指挤牙膏

特点：

优点	缺点
流体只接触管道内壁，不接触泵体	流量小，压力低（通常 <2bar）
可输送腐蚀性/含颗粒/高黏度流体	管道寿命有限，需定期更换
自吸能力强，可抽空气	流量脉动明显
反转即可反向输送	不适合大流量场合
易于精确计量

适用场景： 医疗输液、实验室精密计量、含颗粒污水输送、清洁机器人小流量抽液

2.2 离心泵

工作原理：

电机驱动叶轮高速旋转
→ 叶轮中心产生低压（流体被甩出）
→ 流体从入口被吸入叶轮中心
→ 被叶轮加速后从出口甩出
→ 动能转化为压力能

特点：

优点	缺点
流量大，效率高	无自吸能力（启动前需灌泵）
结构简单，运行平稳	不能输送高黏度流体
适合大流量低压场合	含大颗粒时叶轮易磨损
成本低	流量与压力相互制约

适用场景： 自来水供水、空调循环水、工业大流量输送、洗碗机/洗衣机排水

其他常见泵类型（扩展）

泵类型	原理简述	特点	典型场景
齿轮泵	两个齿轮咬合旋转，齿槽携带流体	高压、高黏度、流量稳定	液压系统、润滑油输送
活塞泵	活塞往复运动压缩流体	超高压、精密计量	高压清洗机、液压站
隔膜泵	隔膜往复变形输送流体	耐腐蚀、可干运转、自吸强	化工、污水处理
螺杆泵	螺杆旋转形成密封腔推进流体	高黏度、低脉动、低噪音	原油输送、食品工业
真空泵	抽出气体制造负压	产生真空，不输送液体	真空包装、医疗吸引

三、阀类详解

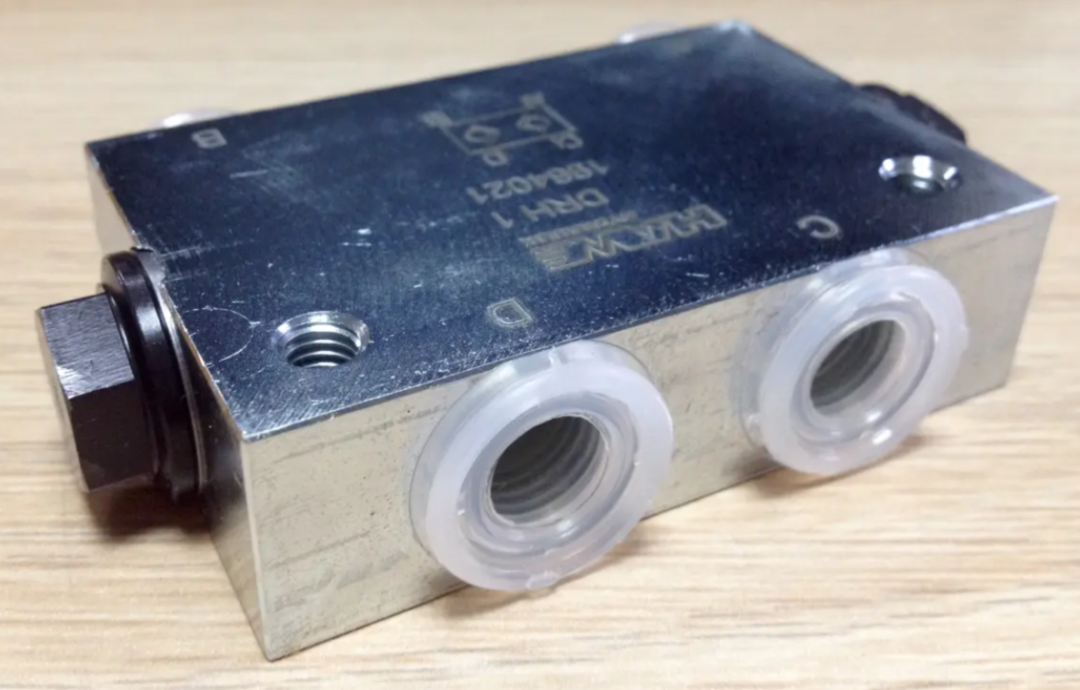

3.1 单向阀（止回阀）

工作原理：

正向流体压力 → 推开阀芯（弹簧/重力/流体压差）→ 流体通过
反向流体压力 → 阀芯被压紧密封面 → 流体截止
完全被动，无需外部控制信号

特点：

被动元件，无需电气控制
只能防止偶发倒流，不能承受持续高反向压差
结构简单，成本极低
响应速度取决于弹簧刚度和阀芯质量

适用场景： 管道防回流、泵出口保压、排污管末端防臭气倒灌

3.2 电磁阀

工作原理：

线圈通电 → 产生电磁力 → 吸引铁芯（阀芯）移动 → 阀口打开/关闭
线圈断电 → 弹簧复位 → 阀口恢复初始状态

分类：

常闭型：断电关闭，通电打开（最常见）
常开型：断电打开，通电关闭（用于安全场合，断电自动放流）

特点：

优点	缺点
响应速度快（毫秒级）	需要持续供电保持状态
电气控制，易于自动化	线圈长期通电发热
结构紧凑	不适合大口径（电磁力有限）
成本适中	对流体清洁度有要求（颗粒易卡阀芯）

适用场景： 自动化设备流体通断控制、洗衣机进水阀、清洁机器人清水/污水管路切换

3.3 气动阀

工作原理：

压缩空气进入气缸 → 推动活塞 → 带动阀杆移动 → 阀口开/关
气源切换方向 → 活塞反向运动 → 阀口反向动作
需要独立的气源系统（空压机+储气罐+气管）

特点：

优点	缺点
输出力大，可驱动大口径阀	需要独立气源系统
本质安全（无电火花，适合防爆）	系统复杂，成本高
动作速度快且可调	气源需要维护（过滤、干燥）
耐高温高压环境	不适合小型设备

适用场景： 化工厂、石油管道、大型工业设备、需要防爆的场合

其他常见阀类型（扩展）

阀类型	控制方式	特点	典型场景
手动球阀	人工旋转	简单可靠，全开全关	管道检修截断
电动阀	电机驱动	可调节开度，适合大口径	楼宇自控、暖通
减压阀	自动（弹簧）	维持出口压力恒定	供水系统稳压
安全阀	自动（弹簧）	超压自动泄放	锅炉、压力容器保护
比例阀	电气信号	连续调节流量/压力	精密流量控制
隔膜阀	手动/气动/电动	耐腐蚀，适合污水	化工、污水处理

四、相互关系与协同工作

┌─────────────────────────────────────────────────────┐
│ 清洁机器人 │
│ ▼ │
│ [蠕动泵] ←── 抽取污水（自吸，含颗粒无压力） │
│ ▼ │
│ [单向阀] ←── 防止污水箱液体倒流回清洁区域 │
│ ▼ │
│ [污水箱] ←── 常压储液，顶部通气+活性炭过滤 │
│ [液位传感器] ←── 满液报警 │
│ ▼ │
│ [电磁阀] ←── 控制排污时机（机器人回基站时开启） │
│ ▼ │
│ [离心泵] ←── 大流量快速排出污水 │
│ ▼ │
│ [单向阀] ←── 防止地漏气体/污水倒灌 │
│ ▼ │
│ 地漏/排污管道 │
└─────────────────────────────────────────────────────┘

各元件分工：

元件	在系统中的角色
蠕动泵	抽取含颗粒污水，自吸能力强，保护管路
离心泵	大流量快速排污，效率高
单向阀（进水侧）	防止污水箱液体倒流污染清洁区域
电磁阀	自动控制排污时机，响应快
单向阀（出水侧）	防止地漏气体/污水偶发倒灌

五、选型决策逻辑

需要驱动流体运动？
├── 是 → 选泵
│ ├── 含颗粒/腐蚀性/需精确计量 → 蠕动泵 或 隔膜泵
│ ├── 大流量/清洁液体/低成本 → 离心泵
│ ├── 高压/高黏度 → 齿轮泵 或 柱塞泵
│ └── 需要制造真空 → 真空泵
│
└── 否 → 需要控制流体通断/方向？→ 选阀
 ├── 只需防回流，无需主动控制 → 单向阀
 ├── 需要自动控制，小口径，有电 → 电磁阀
 ├── 需要自动控制，大口径/防爆 → 气动阀
 ├── 需要调节流量/压力 → 比例阀 或 减压阀
 └── 只需手动截断 → 球阀
