电机伺服系统的三环级联控制结构

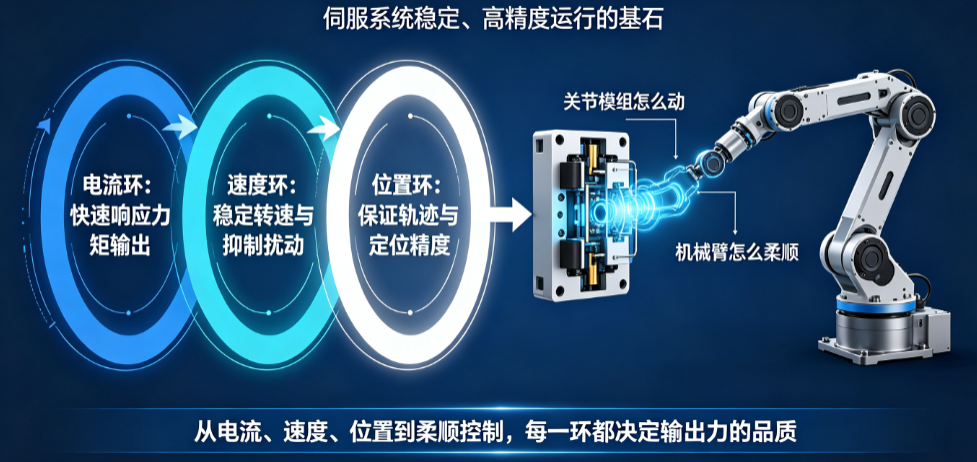

电机控制的三环级联结构是伺服系统稳定、高精度运行的基石，是理解从“关节模组怎么动”到“机械臂怎么柔顺”的关键。

下面从物理实现、协同原理、布局逻辑和调整可能性四个层面，详细拆解。

一、三环分别是什么？如何实现？

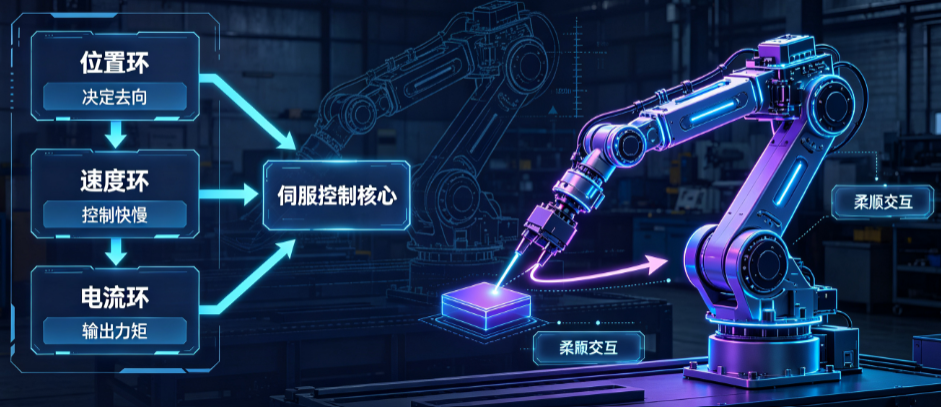

三环对应着三个物理量的闭环控制，从内到外分别是：

1. 电流环（最内层）
   • 被控量：电机绕组中的电流（直接正比于力矩）。
   • 实现：驱动器通过霍尔传感器或采样电阻实时检测三相电流，与目标电流比较，经过PI控制器（通常只用P和I，不用D）输出PWM占空比给电机供电。
   • 特点：电气时间常数极小（毫秒级），响应最快，带宽可达数千Hz。
   • 作用：直接控制力矩，是力矩模式的物理基础。
2. 速度环（中间层）
   • 被控量：电机转子的角速度。
   • 实现：从编码器或霍尔信号计算出实际速度，与目标速度比较，经过PI控制器（有时加D）输出电流环的给定值（即目标电流/力矩）。
   • 特点：受机械惯性影响，带宽通常在几十到几百Hz。
   • 作用：阻尼振荡，让速度平稳，是速度模式和位置模式的内环。
3. 位置环（最外层）
   • 被控量：电机转子的角位置（最终角度）。
   • 实现：从编码器累计脉冲得到实际位置，与目标位置比较，经过P或PI控制器（一般不加D）输出速度环的给定值（即目标速度）。
   • 特点：受机械传动链所有惯性、间隙和弹性影响，带宽最低，通常在几Hz到几十Hz。
   • 作用：保证最终定位精度，是位置模式的外环。

二、级联控制的工作流程

以一个位置指令为例（如CSP模式下，控制器发出目标角度30°）：

1. 位置环计算：
   • 当前位置：0°。
   • 误差：30°。
   • 位置P控制器输出一个目标速度，例如1000 rpm。意思是“为了追上这个角度，我命令电机以这个速度转”。
2. 速度环执行：
   • 当前速度：0 rpm。
   • 误差：1000 rpm。
   • 速度PI控制器输出一个目标电流，例如5A。意思是“为了达到这个速度，我需要电机出这么大的力”。
3. 电流环执行：
   • 当前电流：0A。
   • 误差：5A。
   • 电流PI控制器输出相应的PWM电压，驱动电机开始加速。
   • 随着电机速度上升，速度误差减小，电流环的给定也会减小。
   • 当位置快到时，位置环输出的目标速度降为0，甚至反向，使电机减速，最终精确停在30°。

协同要点：

• 内环为外环的“执行器”：位置环不直接控制电流，而是把速度作为“中间指令”；速度环不直接控制电压，而是把力矩作为“中间指令”。这种逐级抽象，让每一层都只需要处理本层物理量，调试简单。
• 内环必须快于外环：电流环必须在1ms内完成响应，否则速度环的输出（电流指令）就无法被准确跟踪。如果内环带宽不够，外环会因相位滞后而振荡。

三、核心原理

这个位置在外、速度在中、电流在内的顺序是物理规律的必然要求，不能随意调换。原因有二：

1. 物理本质与时间常数：
   • 电流变化最快（电感小），力矩控制必须最内层，否则任何控制指令都无法快速克服扰动。
   • 速度是力矩对时间积分除以惯量（ω˙=τ/J），本身带有惯性滞后，所以速度环只能包围在电流环外面。
   • 位置是速度对时间的积分，滞后更大，所以位置环只能在最外层。
2. 稳定性与抗扰性能：
   • 内环能快速抑制自身扰动（如电网波动、摩擦力突变），不让其影响外环。
   • 如果强行把位置环放进内层，比如位置误差直接控制电流，那么任何微小位置偏差都会产生巨大电流冲击，导致强烈振荡。速度环的作用就是提供“阻尼”，将位置误差平滑地转化为速度指令，避免过冲。

一个比喻：

• 电流环像你的肌肉纤维，直接产生力。
• 速度环像你的小脑，协调肌肉让肢体平稳运动。
• 位置环像你的大脑皮层，决定手要伸到哪个位置。 你不能让大脑直接控制肌肉纤维（会痉挛），必须经过小脑的协调（速度环）才能平滑运动。

四、模式切换与省环

虽然级联顺序不能颠倒，但你可以根据需求选择启用哪几个环，这正是关节模组不同控制模式的由来：

1. 力矩模式（CST）：仅启用电流环。控制器直接发目标电流/力矩，此时位置和速度都是开环的，外力或惯性会导致电机旋转。适用于零力拖动、直接力控、阻抗控制。
2. 速度模式（CSV）：启用电流环+速度环。控制器发目标速度，驱动器内部维持该速度。位置由外部积分决定，不闭环。适用于传送带、搅拌或需外部位置闭环的场合。
3. 位置模式（CSP）：启用全部位置环+速度环+电流环。控制器发目标位置，驱动器自己完成位置闭环。适用于绝大多数精确运动控制。

能否调换位置环和速度环？ 不能。物理上没法先位置后速度，因为速度是位置的导数，速度环的带宽决定了位置环的带宽上限。

能否只用位置环+电流环，跳过速度环？ 理论上可以用PD控制实现（位置误差的P对应比例力矩，D对应速度负反馈），实际上现代伺服把速度环做成PI，效果更好。跳过速度环会使阻尼不足，系统容易振荡，所以工业驱动器通常不提供这种模式。

五、在机械臂中的对应关系

• 关节模组工作于CSP模式（位置同步），即位置环在驱动器内，速度环和电流环也在驱动器内。
• 控制器（工控机）通过逆运动学计算出目标关节角度，周期性地（如1ms）发送给驱动器，驱动器自行完成三环闭环，这就是位置模式。
• 导纳控制介入：导纳控制器输出的笛卡尔位置修正量，经逆运动学转换为关节角度修正量，叠加到原始关节指令上，一并发送给驱动器。因为位置环在驱动器内部，这对控制器来说是透明的，所以能在不接触底层三环的情况下实现柔顺力控。

如果未来需要直接力矩控制，需要将驱动器切换到CST模式，此时电流环依然在驱动器，但速度环和位置环被旁路，由控制器来实现外部的速度/位置闭环（或直接开环力矩控制），这时对建模和控制频率要求就高多了。

总结

• 三环级联结构是物理最优解：电流环最快（ms级），速度环次之（10ms级），位置环最慢（100ms级），内环响应时间必须为外环的1/5~1/10。
• 顺序不可调：调换将导致失稳，但可以裁剪——力矩模式只留电流环，速度模式留速度环+电流环，位置模式全留。
• 最佳实践：继续使用CSP位置模式，将导纳控制的修正量叠加到位置指令上，这是最成熟、最可靠的工程方案。电流环和速度环的高速闭环由驱动器保证，只需关注运动学和力控外环。
