台积电COUPE技术进展及演进路线 | SEMICON Taiwan 2026

2026年8月31日，SEMICON Taiwan现场，台积电发表主题为"How COUPE Redefines AI Interconnects"的技术演讲。这场演讲从AI算力的指数级增长切入，到铜线互连的物理极限，再到台积电COUPE的架构细节与性能数据，勾勒出台积电在AI时代光I/O路线上的最新进展和完整图景。

01 AI算力狂奔，互连成了新瓶颈

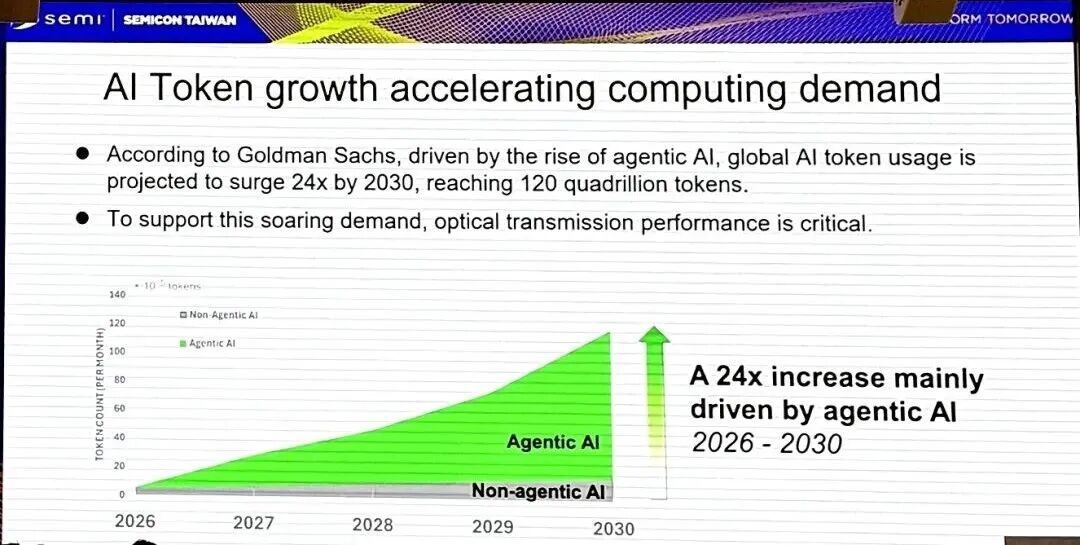

演讲开篇即给出一组关键预测：据高盛数据，受智能体AI（agentic AI）崛起的驱动，全球AI Token使用量从2026年到2030年预计将激增24倍，达到每月120千万亿（120 quadrillion），要支撑如此庞大的算力需求，光传输性能是关键前提。

AI增长背后的I/O之墙

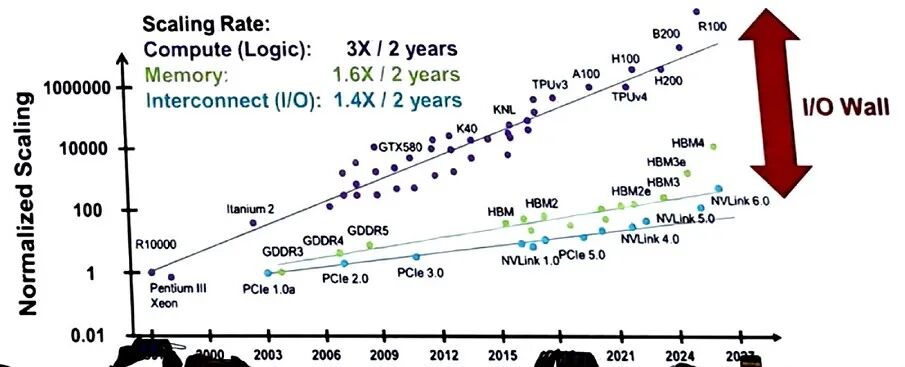

台积电用归一化趋势曲线图点破真正瓶颈：AI算力（logic）每两年增长3倍，内存带宽每两年增长1.6倍，而互连I/O带宽每两年仅增长1.4倍，三者之间持续扩大的剪刀差形成所谓了的"I/O Wall"——算力跑得越快，数据搬运越跟不上。如何提升I/O传输性能已成为AI系统继续扩展的关键命题。

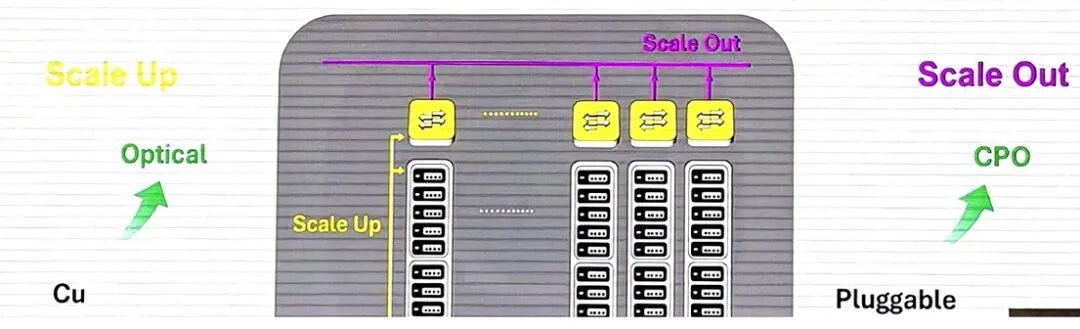

传统铜互连在高频工作下受短距离限制，无法同时满足scale-up（单机柜内GPU互连）和scale-out（跨机柜集群互连）的需求。光传输则可以扩展信号传输距离，为两种扩展场景都提供了可行路径。

从铜到光：四代互连的能效跃迁

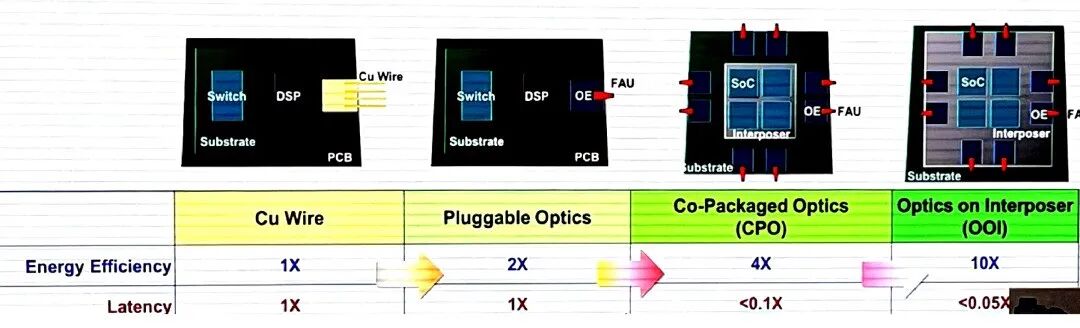

台积电给出了从铜互连到光互连的四代演进路径，以及每一代的能效与延迟对比：

• 铜线（Cu Wire）：能效基准1倍，延迟基准1倍
• 可插拔光模块（Pluggable Optics）：能效2倍，延迟1倍
• 共封装光学（CPO, Co-Packaged Optics）：能效4倍，延迟降至0.1倍以下
• 中介层上光学（OOI, Optics on Interposer）：能效10倍，延迟降至0.05倍以下

相比传统铜线，CPO与OOI可实现4到10倍的能效提升，以及10到20倍的延迟降低。台积电明确指出：高度集成、低损耗的光引擎，是实现这一跃迁的关键。

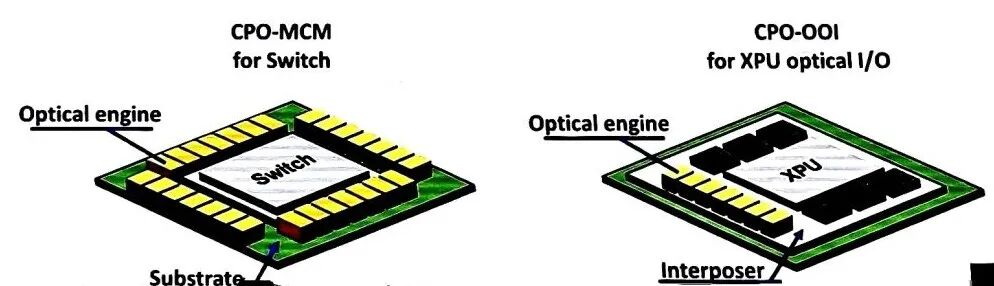

CPO的两种实现形式

在集成方式上，台积电区分了两条技术路线：

• CPO-MCM采用多芯片模块（MCM）方案，将光引擎集成在基板上，主要面向交换机（Switch）场景。
• CPO-OOI则将光引擎直接集成到XPU的中介层（Interposer）上，面向XPU光I/O场景，集成度更高。
• 两者的共同目标是缩短电信号传输路径、降低功耗，但在集成层级和目标器件上各有侧重。

02 COUPE是什么：台积电的硅光子集成方案

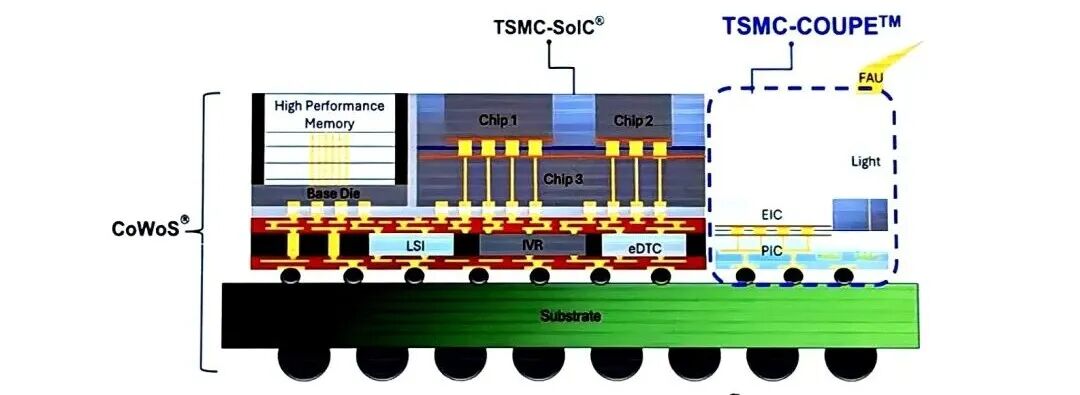

1. 台积电AI集成平台的三层架构

在台积电的AI集成平台中，COUPE作为光引擎模块，与CoWoS封装、SoIC堆叠等先进封装技术协同工作：

• CoWoS：提供高性能内存与逻辑芯片的集成封装基础。
• SoIC：通过Chip 1/2/3与Base Die的堆叠，实现LSI、MR、eDTC等有源元件的三维集成。
• COUPE：在封装底部集成EIC与PIC，通过FAU（光纤阵列单元）实现光信号进出。

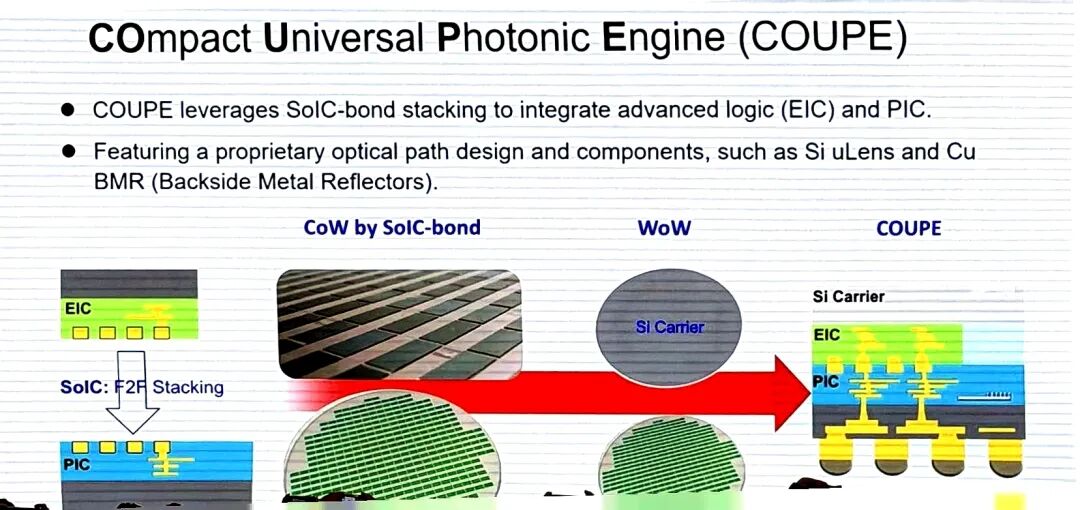

2. COUPE堆叠结构

COUPE全称为Compact Universal Photonic Engine（紧凑型通用光子引擎）。其核心技术特征包括：

• 利用SoIC键合堆叠（F2F Stacking），将先进逻辑芯片EIC与光子芯片PIC面对面堆叠。这一堆叠方式从到CoW（Chip on Wafer）再到WoW（Wafer on Wafer），最终形成COUPE的完整路径。
• 采用专有的光路设计与组件，包括硅微透镜（Si uLens）和背面金属反射器（Cu BMR, Backside Metal Reflectors）。

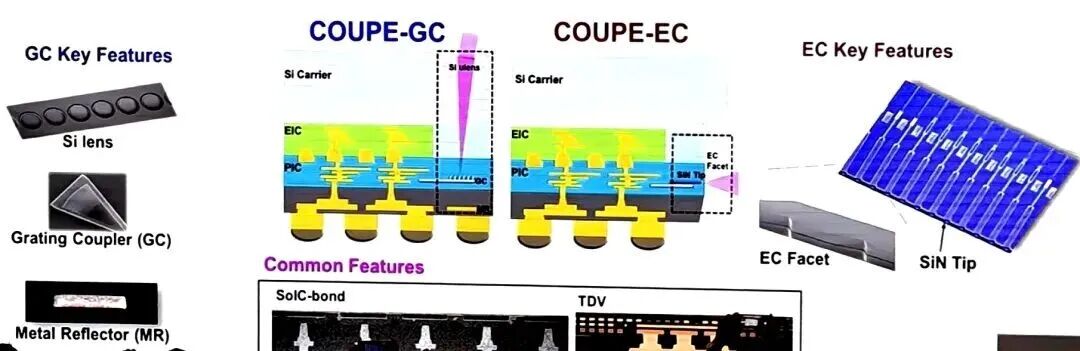

3. Coupe耦合方式：GC与EC

COUPE提供两种光耦合方案，对应不同的应用需求：

• 光栅耦合（GC）：采用Si微透镜、铜背面金属反射器（Cu BMR）以及Si/SiN光栅耦合器等关键组件；
• 边缘耦合(EC）：采用耦合端面（EC facet）和SiN尖端（SiN tip）等关键组件。
• 两种方案共享SoIC-bond和TDV（Through Dielectric Via）等基础特征。

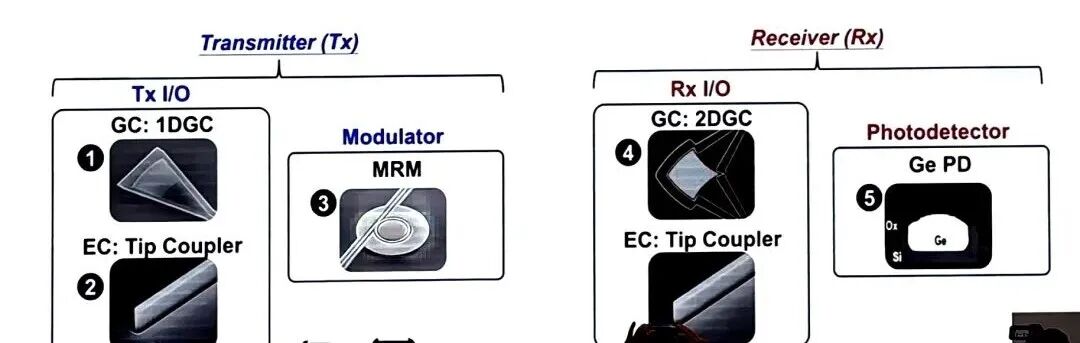

4. 收发关键器件

在收发链路的关键器件上，COUPE的配置如下：

• 发射端Tx： 1D GC（一维光栅耦合器）或EC Tip Coupler（尖端耦合器）、微环调制器（MRM）
• 接收端Rx：2DGC（二维光栅耦合器）或EC Tip Coupler、锗光电探测器（Ge PD）

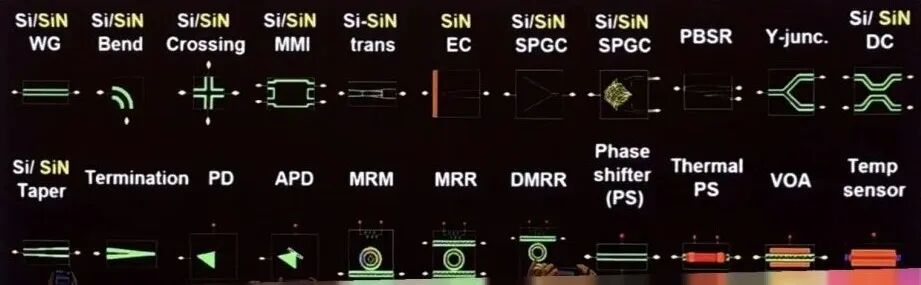

5. 完整光子器件PDK

台积电同时提供完整的光子器件工艺设计套件（PDK, Process Design Kit），覆盖Si和SiN两大材料体系，帮助客户设计硅光子（SiPh）产品并缩短上市时间。PDK包含的器件类型包括：

• 无源器件：波导（WG）、弯曲波导（Bend）、交叉波导（Crossing）、多模干涉仪（MMI）、Si-SiN转换（trans）、边缘耦合器（EC）、单偏振光栅耦合器（SPGC）、偏振分束旋转器（PBSR）、Y型分束器（Y-junc）、定向耦合器（DC）、锥形波导（Taper）、终端（Termination）。
• 有源器件：光电探测器（PD）、雪崩光电二极管（APD）、微环调制器（MRM）、微环谐振器（MRR）、双微环谐振器（DMRR）、相移器（PS）、热相移器（Thermal PS）、可变光衰减器（VOA）、温度传感器（Temp sensor）。

03 Coupe带宽扩展路径及路线

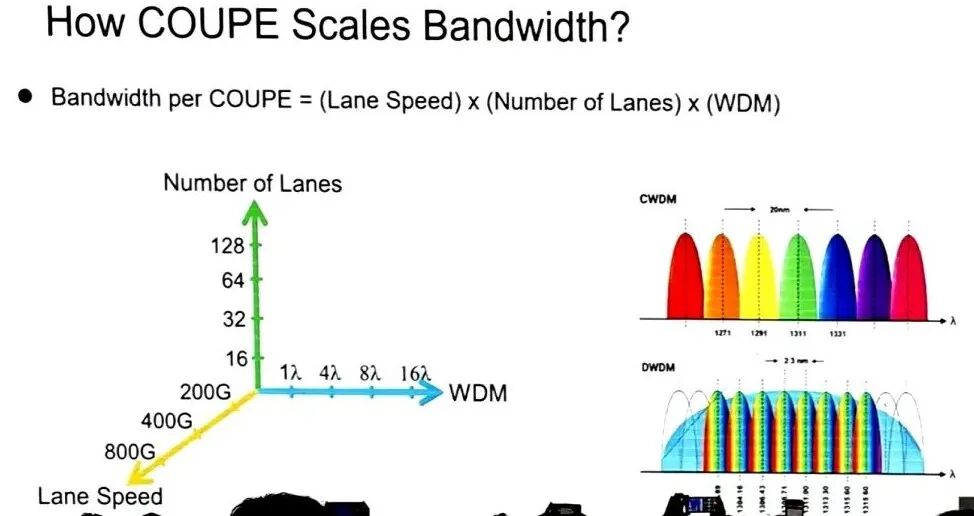

演讲用一个简洁的公式概括了单COUPE的带宽扩展逻辑：

带宽 = 通道速率× 通道数量× 波分复用

基于这个公式，台积电提出了两条互补的扩展路径：

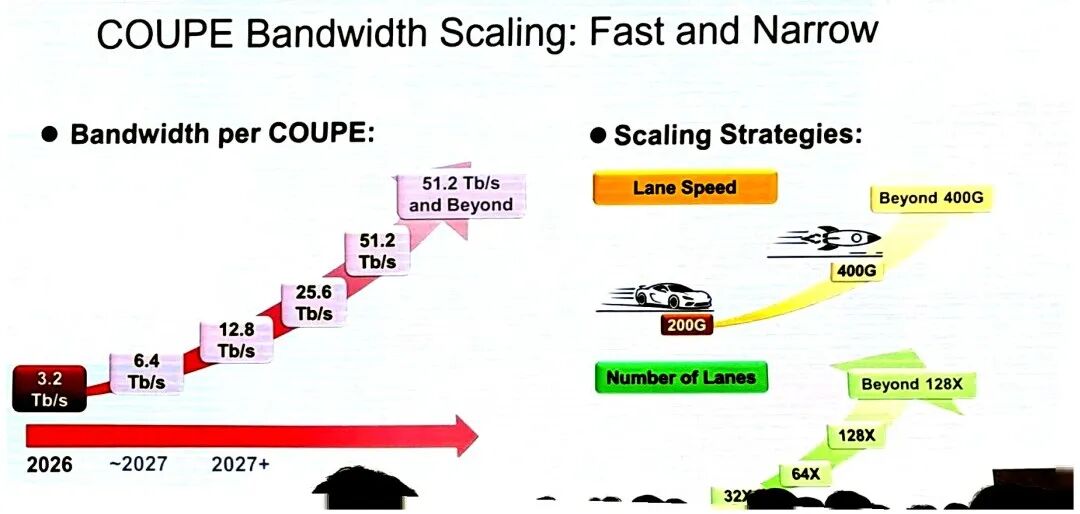

路径一：Fast and Narrow（快而窄）——主攻通道速率和数量

• 通道速率（Lane Speed）从200G提升至400G，并向400G以上演进。
• 通道数量（Number of Lanes）从32通道扩展至64、128通道，并向128通道以上演进。
• 这条路径的代价是撞上400G/lane的材料瓶颈，需要更高速的调制器、探测器和500GHz fT的SiGe工艺。

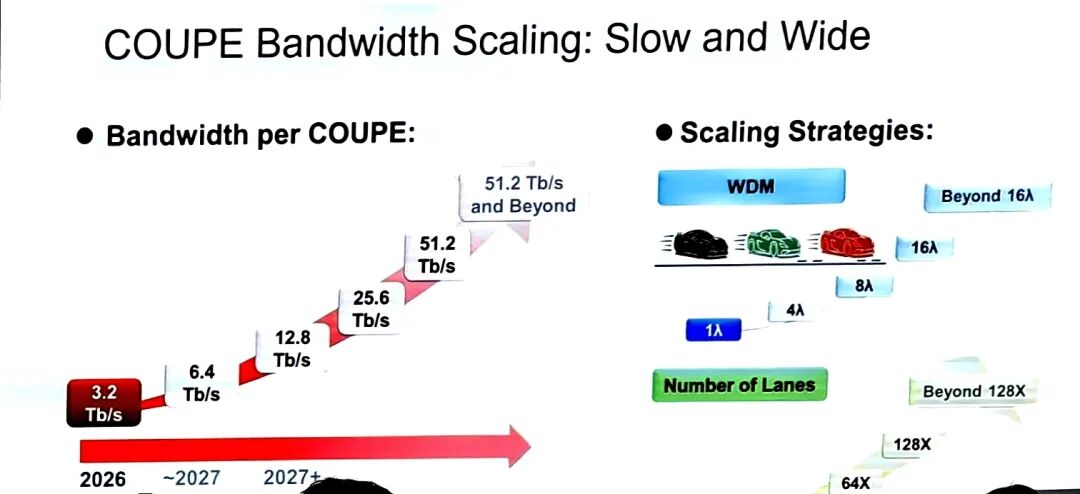

路径二：Slow and Wide（慢而宽）——主攻WDM波长数

• 波分复用（WDM）：波长数从1波长（1λ）扩展至4λ、8λ、16λ，并向16波长以上演进。
• 通道数量：同样从64通道扩展至128通道及以上。
• 这条路径的代价是微环对温度敏感，且需要更多波长的梳状光源。

COUPE单引擎带宽的明确路线图

• 2026年：3.2 Tb/s
• 约2027年：6.4 Tb/s
• 2027年及以后：12.8 Tb/s、25.6 Tb/s、51.2 Tb/s及以上
• 在波分复用方案上，COUPE同时支持CWDM（粗波分复用，20nm间距）和DWDM（密集波分复用，2.3nm间距），以适配不同的应用场景。

04 Coupe性能进展及规划

台积电在演讲中公布了多项具体的性能改进数据，展示了COUPE从2025到2026年的工程进展。

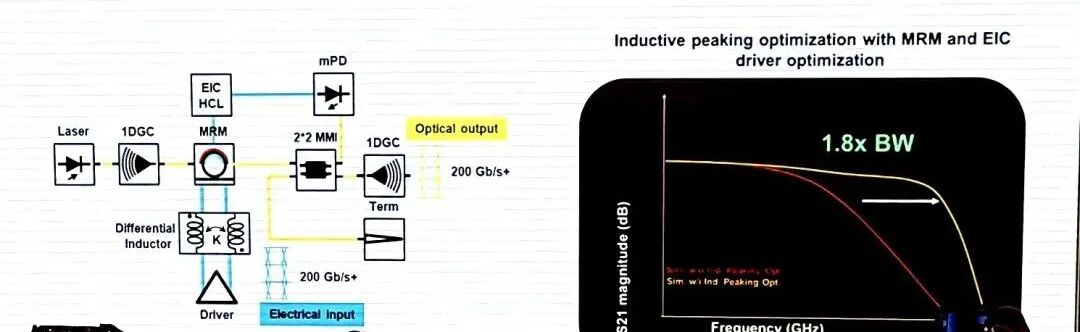

1. 微环调制器（MRM）带宽

通过电感峰化（inductive peaking）优化，以及MRM与EIC驱动器的共同优化，模拟结果显示微环调制器的带宽可提升约1.8倍，支持200 Gb/s以上的传输速率。

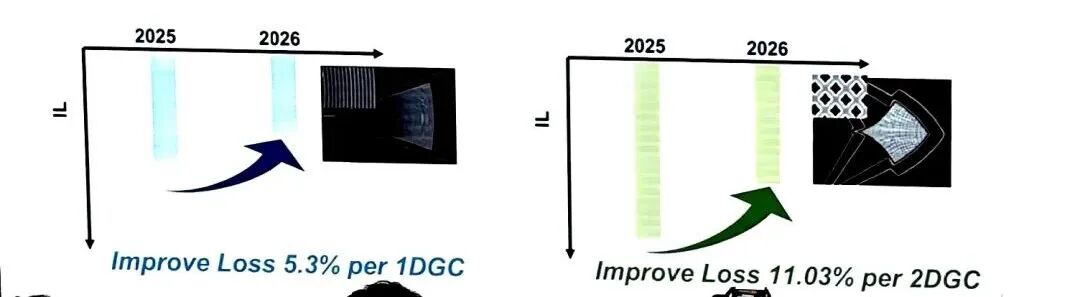

2. 光栅耦合（GC）效率

从2025到2026年，COUPE的1DGC插入损耗改善5.3%(推测＜1dB)，2DGC插入损耗改善11%(推测＜1.8dB)。这两项改进直接降低了光链路的整体损耗预算。突破电互连极限：台积电ISSCC 2026硅光子学平台与400G+光链路技术全解析

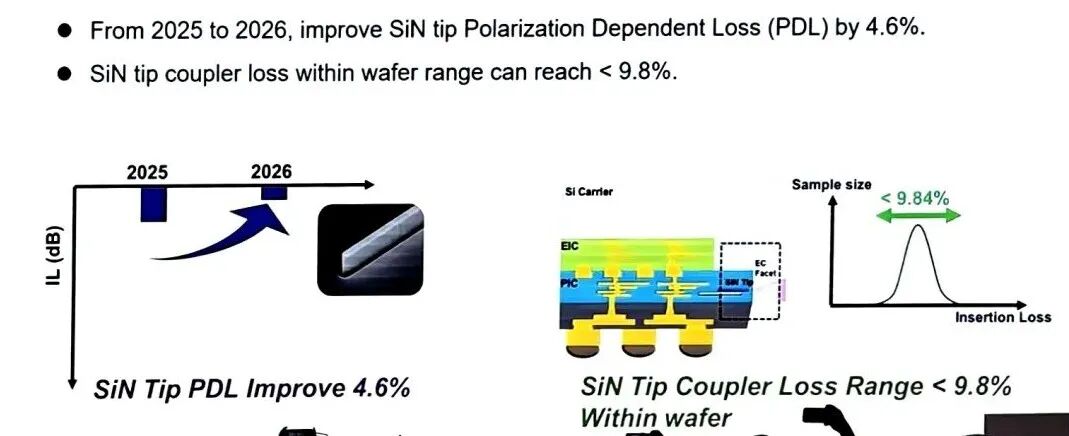

3. 端面耦合（EC）效率

• SiN尖端耦合器的偏振相关损耗（PDL）改善了4.6%。 注：25年ofc报道的是1dB@小模场光纤耦合，3σ＜0.5dB，这里报道的估计是提升到了0.73dB左右。OFC 2025：TSMC低损耗PECVD氮化硅平台
• SiN尖端耦合器的片内损耗分布可控制在9.8%以内——这一数字的意义不在于能效，而在于制程一致性：一片晶圆上所有裸片的耦合损耗差异压在10%以内，是良率语言而非研发语言。

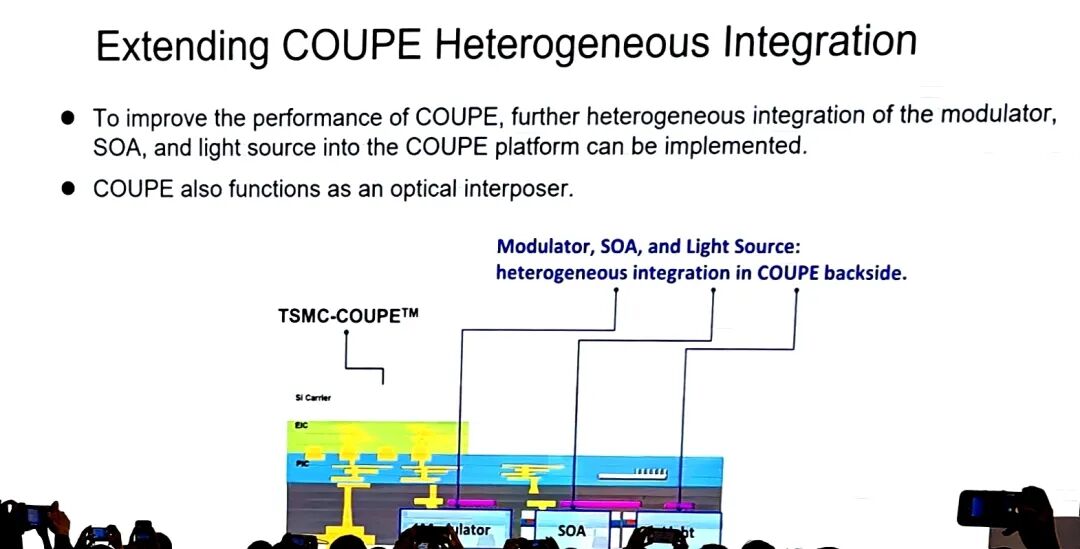

4. 异质集成的下一步：将调制器、SOA和光源做到背面

为进一步提升COUPE性能，台积电提出了异质集成的扩展方向：在COUPE背面进一步集成调制器（Modulator）、半导体光放大器（SOA）和光源（Light Source）。此外，COUPE本身也可作为光中介层（optical interposer）使用，为更复杂的光电混合系统提供基础。

05 结论：光I/O是AI与HPC的必选项

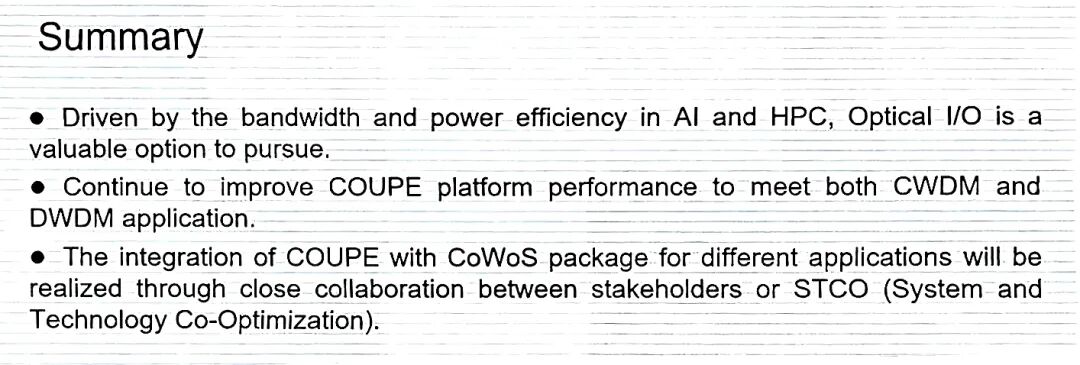

演讲最后的总结部分给出了三个核心判断：

1. 受AI与高性能计算（HPC）对带宽和能效的双重需求驱动，光I/O是一个值得持续投入的有价值方向。
2. 台积电将持续提升COUPE平台性能，以同时满足CWDM和DWDM两类应用需求。
3. COUPE与CoWoS封装的集成面向不同应用场景，将通过产业链利益相关方的密切协作，或以STCO（System and Technology Co-Optimization，系统与技术协同优化）的方式实现。
